InfiniBand / šviesolaidinis kabelis BlueOptics Q28-4S28-DAC-3M-PS-BL 3 m QSFP28 4x SFP28 kištukas/kištukas

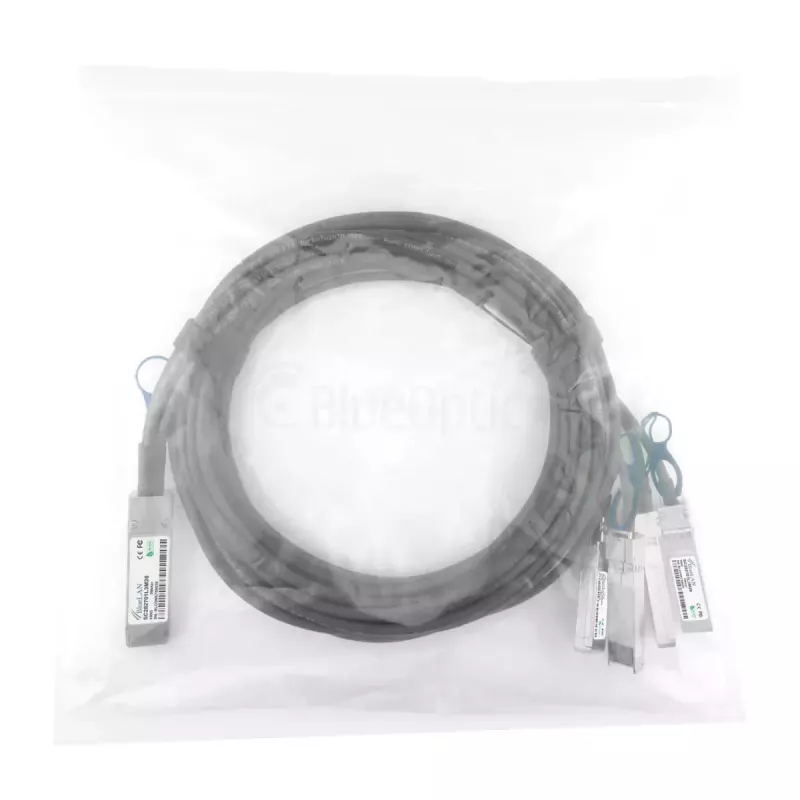

BlueOptics Q28-4S28-DAC-3M-PS-BL yra 3 m tiesiogiai prijungiamas kabelis su QSFP28 kištuku viename gale ir keturiais SFP28 kištukais kitame. Sukurtas trumpojo nuotolio elektriniam junglumui stelažuose ir gretimuose stelažuose, šis 26 AWG dviejų ašių kabelis palaiko agreguotas 100GBase-CR4 arba 4x25GBASE-CR jungtis ir yra skirtas naudoti su įranga, kuri priima QSFP28 į 4xSFP28 išskaidymo jungtis. Kabelis tinka sparčiajam Ethernet, Fibre Channel, FCoE ir InfiniBand tinklams, kur pasyvus DAC sprendimas yra tinkamas.

Privalumai

Šis pasyvus QSFP28 į 4xSFP28 tiesiogiai prijungiamas kabelis užtikrina mažą delsą ir mažą energijos suvartojimą trumpųjų nuotolių jungtims. Jis pagamintas pagal MSA reikalavimus atitinkančias elektrines ir mechanines specifikacijas, naudojant aukštos kokybės komponentus, kad būtų užtikrintas pastovus signalo vientisumas ir ilgas tarnavimo laikas. Pasyvi konstrukcija sumažina gedimo taškų skaičių, nes kabelis neturi aktyvios elektronikos, ir supaprastina montavimą tankioje stelažų aplinkoje.

Tinka

• Komutatorių ir maršrutizatorių sujungimui tame pačiame stelaže arba gretimuose stelažuose
• Saugojimo sistemų prijungimui prie stelažo viršuje esančių komutatorių, palaikančių 100G išskaidymą
• Trumpojo nuotolio InfiniBand arba Ethernet jungtims, kuriose palaikomi pasyvūs DAC
• Didelio tankio serverių ir modulinių diegimų, reikalaujančių išskaidymo junglumo, atveju

Pagrindinės specifikacijos

• Ilgis: 3 metrai

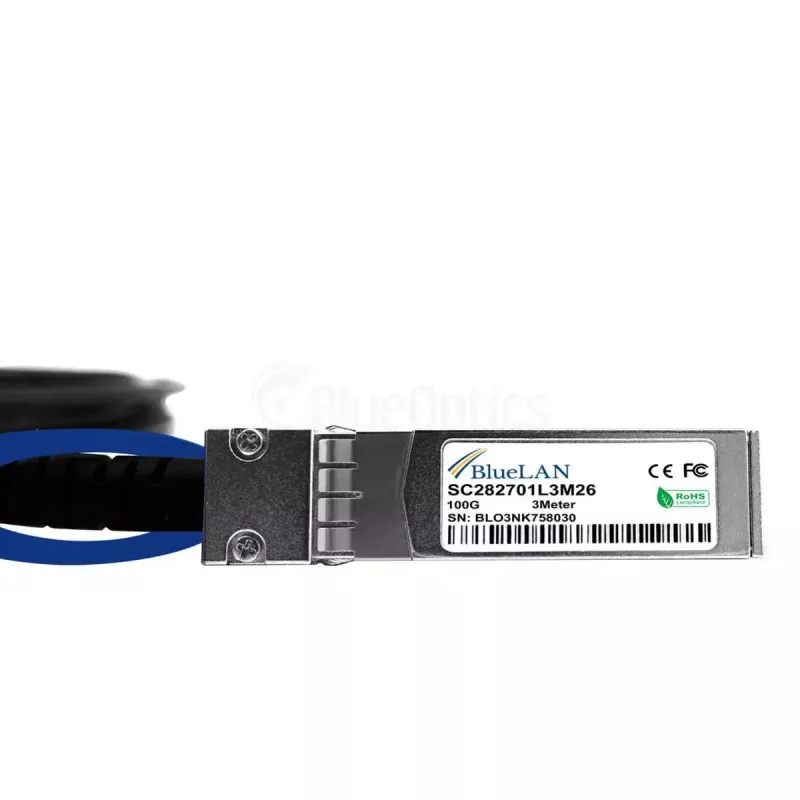

• Jungtis A: QSFP28 kištukas
• Jungtis B: 4 × SFP28 kištukas (išskaidymas)
• Kabelio tipas: Pasyvus dviejų ašių varinis (DAC), 26 AWG
• Palaikomi protokolai: 100GBase-CR4, 4×25GBASE-CR, Ethernet, FCoE, Fibre Channel, InfiniBand
• Energijos suvartojimas: pasyvus (paprastai labai mažas)
• Atitiktis: MSA QSFP28 išskaidymo suderinamumas; atitinka bendrąsias pramonės direktyvas (CE/RoHS/FCC, kur taikoma)

Kaip naudoti

Įsitikinkite, kad abu įrenginiai palaiko pasyvius QSFP28 į 4xSFP28 išskaidymo kabelius ir numatytą perdavimo protokolą. Įkiškite QSFP28 galą į QSFP28 prievadą, o SFP28 galus – į atitinkamus paskirties įrenginio SFP28 prievadus. Patikrinkite jungties derybas ir greičio nustatymus abiejuose galuose per komutatorių ar serverių valdymo sąsają. Venkite per didelio lenkimo prie jungčių ir nutieskite kabelį taip, kad būtų išvengta mechaninio įtempimo perkeliant stelažą ar atliekant įrangos techninę priežiūrą.

Rekomendacijos

Naudokite šį 3 m DAC trumpoms jungtims stelažų viduje arba tarp gretimų stelažų; patvirtinkite tiekėjo palaikymą pasyviems DAC jūsų aparatinėje įrangoje ir, jei reikia, prieš didelio masto diegimą paprašykite bandomojo pavyzdžio, kad patikrintumėte suderinamumą.
