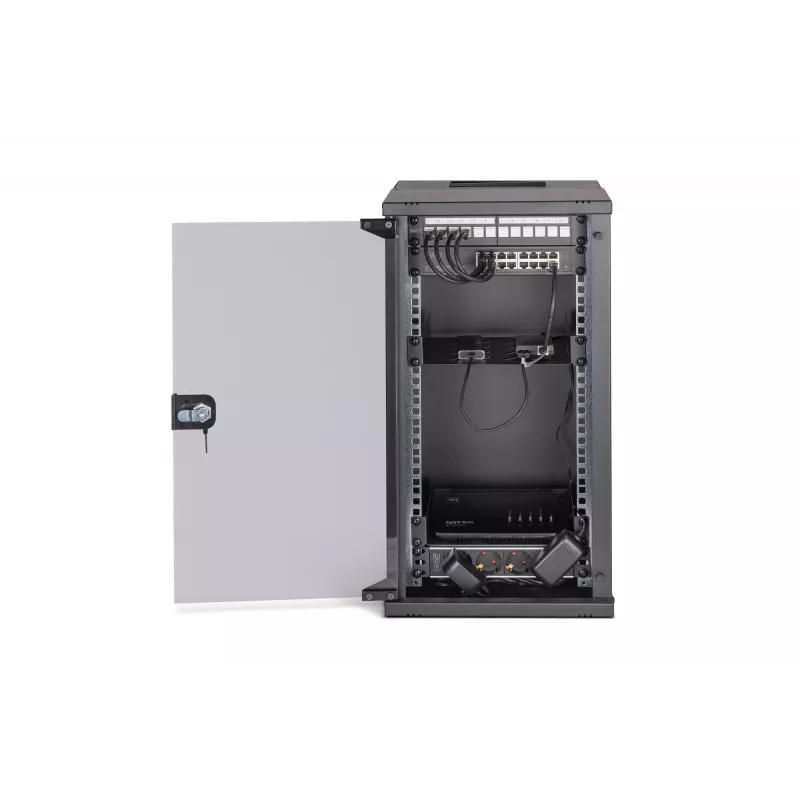

Prie sienos montuojamas stovas Digitus DN-49105-SET 12U 60 kg IP20

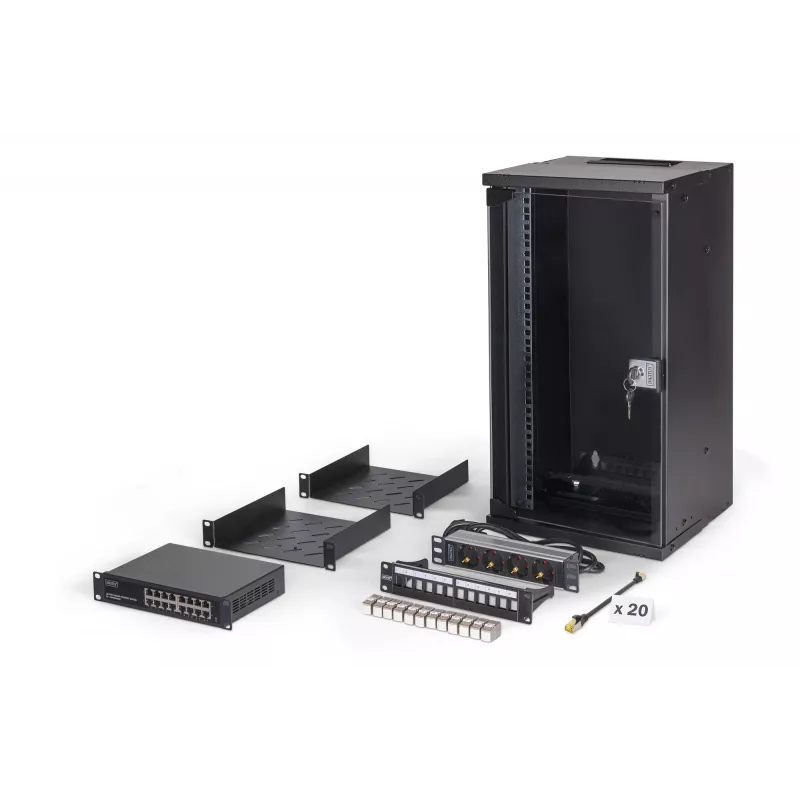

Visas komplektas kompaktiškam 254 mm (10") tinklui įrengti, įskaitant prie sienos montuojamą SOHO PRO korpusą (12U, 595 x 315 x 300 mm), pristatomą nesumontuotą, dvi 1U lentynas, 1U kištukinę juostą su įžeminimo kontaktu, 16 prievadų Gigabit Ethernet komutatorių, 12 prievadų modulinį pataisų skydą, dvylika ekranuotų CAT 6A keystone modulių ir dvidešimt 0,25 m CAT 6A S/FTP pataisų kabelių. Komponentai yra suderinti greitam įrengimui ir tiekiami kompaktiškoje kartoninėje dėžutėje, kad būtų lengva transportuoti ir laikyti.

Privalumai

SOHO Pro 10" sprendimas – tai erdvę taupanti tinklo spinta, sukurta namams, mažiems biurams ar ankštoms paskirstymo erdvėms. Visi pagrindiniai aktyvūs ir pasyvūs komponentai yra įtraukti ir iš anksto parinkti, jog būtų suderinami, supaprastinant kabelių sujungimą ir sutrumpinant įrengimo laiką. Korpusas pristatomas nesumontuotas, siekiant sutaupyti siuntimo vietos, o „žingsnis po žingsnio“ instrukcijos palengvina surinkimą.

Pagrindinės specifikacijos

• Prie sienos montuojamo korpuso matmenys (A x P x G): 595 x 315 x 300 mm (tiekiamas nesumontuotas)
• Korpuso aukštis: 12U; apkrovos galia: iki 60 kg
• Rėmo tipas: uždaras; medžiaga: plienas; spalva: juoda
• Kištukinė juosta: 1U su 4 įžemintais lizdais, 250 V kintamoji srovė 50/60 Hz, 16 A, 4000 W; maitinimo kabelis H05VV-F 3G 1,5 mm², 2 m, su įžeminimo kontakto kištuku
• Komutatorius: Gigabit Ethernet, 16 prievadų; suderinamas su IEEE 802.3, 802.3u, 802.3ab ir 802.3x
• Pataisų skydas: modulinis, 12 prievadų
• Keystone moduliai: 12 × CAT 6A ekranuoti (10GBase-T, 500 MHz), tinkami PoE/PoE+/4PPoE (IEEE 802.3af/at/bt), GHM-T laidų sujungimas
• Pataisų kabeliai: 20 × CAT 6A S/FTP, varis, LSZH, AWG 26/7, ilgis 0,25 m, spalva juoda

Kaip naudoti

Išpakuokite dėžėje esančius komponentus ir vadovaukitės pridėtomis „žingsnis po žingsnio“ instrukcijomis, kad surinktumėte ir pritvirtintumėte prie sienos korpusą. Sumontuokite 1U lentynas ir pritvirtinkite modulinį 12 prievadų pataisų skydą norimame aukštyje. Įstatykite ekranuotus CAT 6A keystone modulius į pataisų skydą ir prijunkite pataisų kabelius prie atitinkamų prievadų pataisų skyde ir Gigabit komutatoriuje. Sumontuokite komutatorių spintos viduje ir prijunkite kištukinę juostą prie elektros tinklo naudodami pridedamą 2 m kabelį. Tvarkingai išdėstykite kabelius, kad išvengtumėte įtempimo, ir užtikrinkite tinkamą ekranuotų komponentų įžeminimą.

Rekomendacijos

Siekiant patikimo tinklo veikimo, naudokite ekranuotus kabelius ir įsitikinkite, kad korpusas ir keystone moduliai yra tinkamai įžeminti. Įrenkite spintą sausoje, vėdinamoje vietoje ir neperkraukite stovo daugiau nei nurodyta 60 kg galia. Prieš integruodami, patikrinkite komutatoriaus ir keystone modulių programinės įrangos bei standartų suderinamumą su esama įranga.
