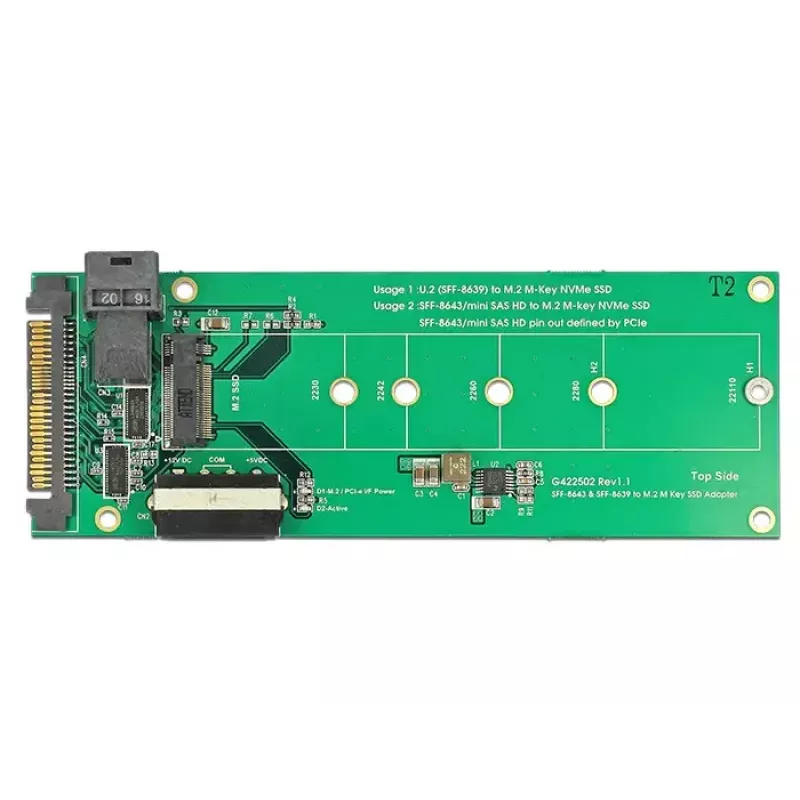

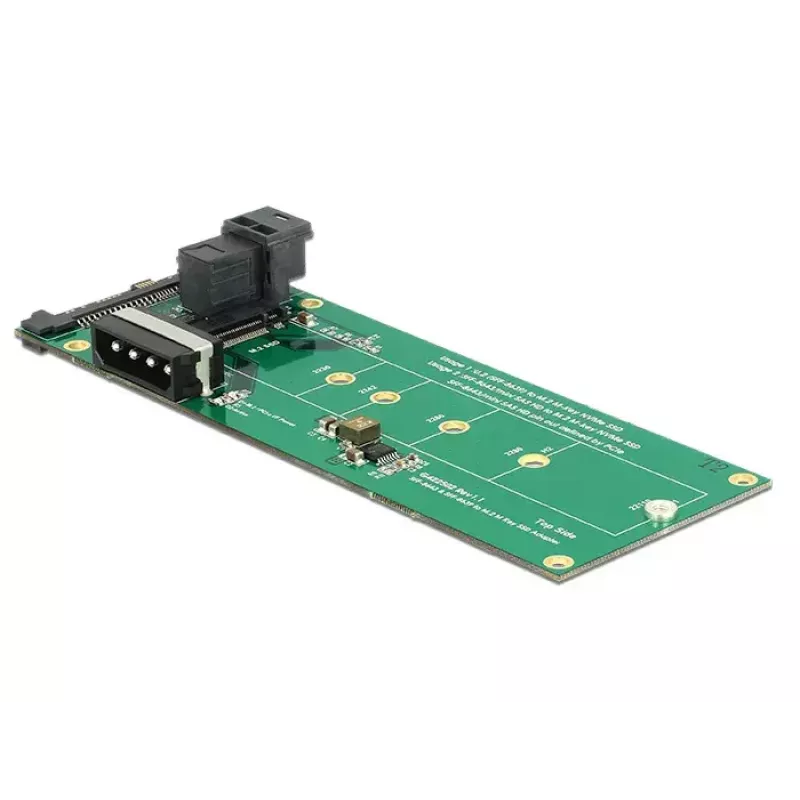

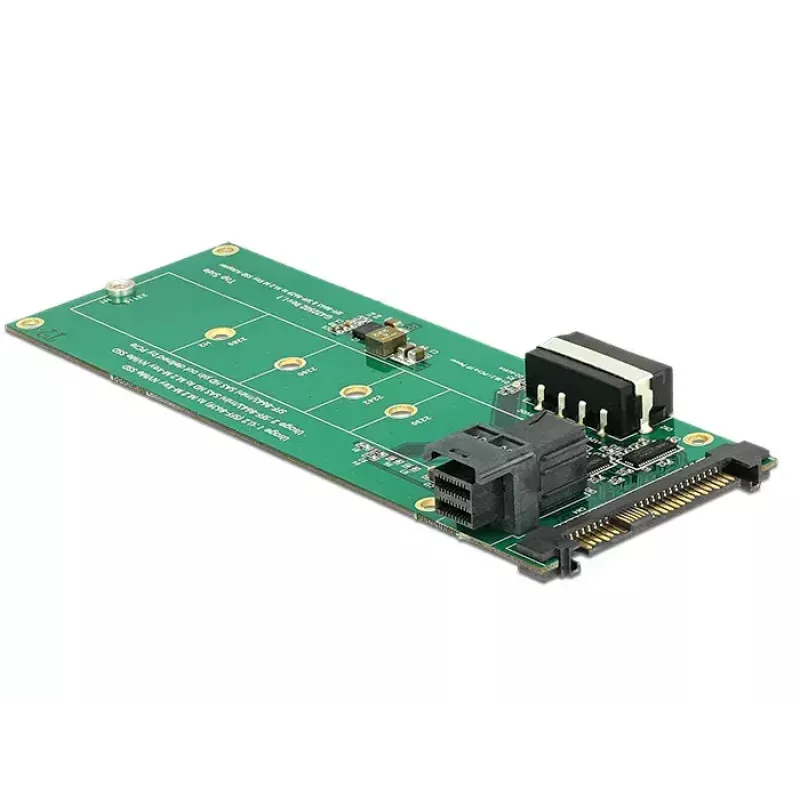

Sąsajos plokštė DeLOCK 62945 vidinė M.2 PCIe adapteris

DeLOCK 62945 vidinis M.2 PCIe adapteris leidžia į sistemą per U.2 sąsają įdiegti M.2 SSD, kurio dydžiai 22110, 2280, 2260, 2242 ir 2230. Plokštė montuojama viduje ir suteikia M.2 išvestį, naudojant pagrindinę PCIe sąsają. Kompaktiška PCB konstrukcija (52 mm × 145 mm × 16 mm) ir standartinė dėžutės pakuotė daro jį tinkamu M.2 ryšio pridėjimui prie suderinamų sistemų.

Privalumai

Adapteris palaiko įvairius M.2 modulių ilgius (22110, 2280, 2260, 2242, 2230), naudoja PCIe pagrindinę sąsają didelės spartos duomenų perdavimui ir jungiasi per U.2 SFF-8639 arba U.2 SFF-8643 prievadus vidiniam montavimui. Produktas yra kompaktiškas, montuojamas viduje ir tiekiamas dėžutės pakuotėje.

Tinka

• M.2 SSD pridėjimui prie sistemos su U.2 (SFF-8639 / SFF-8643) vidiniais prievadais
• Sistemoms, kurioms reikia vidinio PCIe į M.2 konvertavimo
• Saugyklos parinkčių atnaujinimui serveriuose ar darbo stotyse su turimomis PCIe ir U.2 sąsajomis

Pagrindinės specifikacijos

• Modelis: DeLOCK 62945
• Pagrindinė sąsaja: PCIe
• Išvesties sąsaja: M.2
• Palaikomi M.2 ilgiai: 22110, 2280, 2260, 2242, 2230
• Palaikomos U.2 sąsajos: SFF-8639 ir SFF-8643
• Matmenys: 52 mm (P) × 145 mm (G) × 16 mm (A)
• Vidinis montavimas: Taip
• Spalva: Žalia
• Pakuotė: Dėžutė

Kaip naudoti

Sumontuokite adapterį viduje sistemoje ir prijunkite prie pagrindinės sistemos per PCIe lizdą arba U.2 vidinę jungtį, atsižvelgiant į tai, kas taikoma. Įdėkite pasirinktą M.2 SSD (22110, 2280, 2260, 2242 arba 2230) į M.2 lizdą ant adapterio ir pritvirtinkite pagal modulio ilgį. Užtikrinkite tinkamą sulygiavimą su M.2 raktu ir pritvirtinkite diską pridedama atramine veržle arba varžtu. Vėl surinkite sistemą ir patikrinkite, ar diskas atpažįstamas operacinėje sistemoje.

Rekomendacijos

Prieš montavimą išjunkite sistemą ir atjunkite nuo maitinimo. Naudokite antistatinę apyrankę ar kitas ESD atsargumo priemones dirbdami su adapteriu ir M.2 SSD. Patvirtinkite pagrindinės plokštės ir korpuso suderinamumą su vidinėmis U.2/PCIe jungtimis ir patikrinkite, ar tvarkyklės ar programinė įranga yra atnaujintos optimaliam veikimui.
