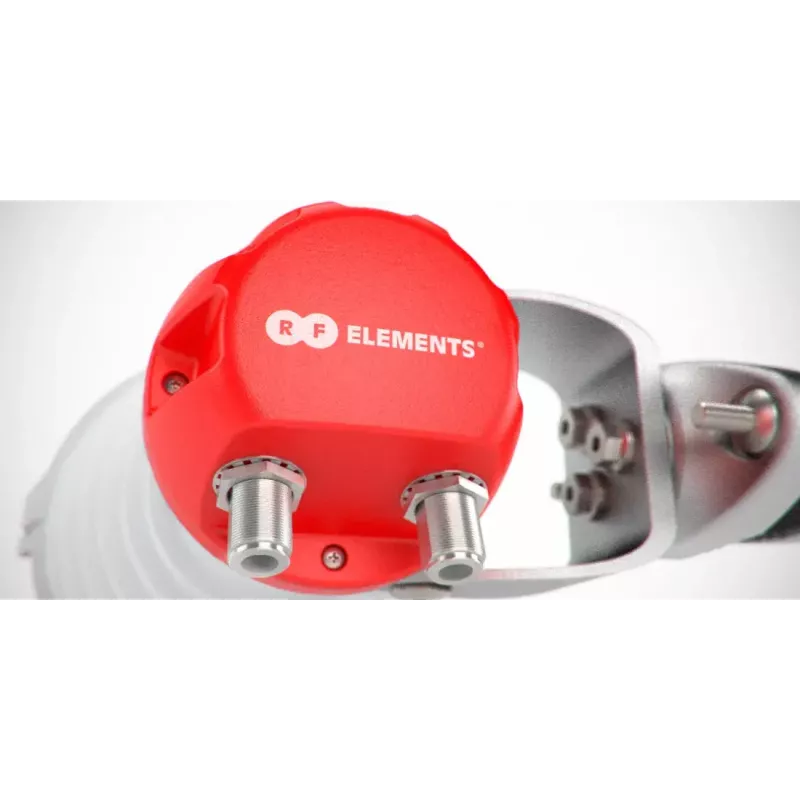

RF Elements SH-CC-5-90 tinklo antena 10 dBi N-tipo 5,18–6,1 GHz

„RF Elements SH-CC-5-90“ yra operatorinės klasės simetrinė ruporinė tinklo antena, kurios stiprinimas 10 dBi, skirta veikti 5,18–6,10 GHz juostoje. Turinti dvigubą tiesinę poliarizaciją, 50 Ω varžą ir N-tipo kištukinį lizdą, ji palaiko prijungimą prie įvairių radijo įrenginių su jungtimis. Kompaktiška metalinė konstrukcija (apie 260 × 130 × 160 mm) užtikrina patvarią, oro sąlygoms atsparią sprendimą, skirtą sektorių ir taškiniam padengimui, kai reikalingas stabilus, simetriškas spindulys ir maža šoninė spinduliuotė.

Privalumai

Simetrinė ruporinė konstrukcija sukuria apskritą, dažnio požiūriu stabilų spindulį, faktiškai be šoninių skilčių, koncentruodama energiją į vieną pagrindinį spindulį ir sumažindama jautrumą už sektoriaus esantiems triukšmams bei trukdžiams. Plačiajuostis veikimas 5,18–6,10 GHz diapazone išsaugo subalansuotą stiprinimą visoje juostoje. Kompaktiškas, patikimas metalinis korpusas ir standartizuotas N-tipo kištukinis lizdas užtikrina paprastą integravimą ir ilgalaikį patikimumą lauke. Iš anksto surinkta konstrukcija supaprastina montavimą ir sutrumpina diegimo laiką.

Tinka

• Sektorių padengimui belaidžio interneto tiekėjų tinkluose
• Didelio tankio bendro išdėstymo vietose, kuriose reikia minimalių abipusių trukdžių
• Radijo įrenginiams su jungtimis ir integruotoms sistemoms, veikiančioms 5,18–6,10 GHz diapazone
• Aplinkose, kuriose yra aukštas triukšmo lygis, kur svarbus šoninių skilčių slopinimas
• Įrenginiams, kur reikalingas kompaktiškas dydis ir patvari techninė įranga

Pagrindinės specifikacijos

• Dažnių diapazonas: 5,18–6,10 GHz
• Stiprinimas: 10 dBi
• Poliarizacija: dviguba tiesinė poliarizacija
• Varža: 50 Ω
• Jungtis: N-tipo kištukinis lizdas
• Spinduliuotės diagrama: simetrinis ruporas, apskritas spindulys su minimaliomis šoninėmis skiltimis
• Spindulio pločio parinktys: suprojektuotas kaip 90° sektoriaus modelis (simetrinė diagrama)
• Medžiagos: lieti / štampuoti / ekstruduoti aliuminio komponentai, ABS plastiko dalys, nerūdijančio plieno techninė įranga
• Matmenys (apytiksliai): 260 mm × 130 mm × 160 mm

Kaip naudoti

Sumontuokite anteną ant tinkamo stiebo ar bokšto, naudodami pridedamą laikiklį ir nerūdijančio plieno techninę įrangą; galutiniam priveržimui reikia tik vieno bendro įrankio. Prijunkite 50 Ω bendraašį kabelį su tinkama N-tipo kištukine jungtimi prie antenos N-tipo kištukinio lizdo ir nutieskite kabelį iki radijo įrenginio. Sureguliuokite anteną, kad pasiektumėte norimą sektoriaus padengimą – naudokite simetrinę apskritą spindulio diagramą, kad aprėptumėte netoliese esančius abonentus be spragų. Patikrinkite radijo įrenginio nustatymus 5,18–6,10 GHz veikimo diapazonui ir po įrengimo patikrinkite ryšio kokybę. Įsitikinkite, kad visi oro sąlygų sandarikliai ir kabelių sandarinimo riebokšliai yra tinkamai uždėti, kad būtų išlaikytas patikimumas lauke.

Rekomendacijos

Norint pasiekti geriausių rezultatų triukšmingose ar perpildytose juostose, SH-CC-5-90 pastatykite taip, kad būtų išnaudota jos minimali šoninė spinduliuotė, ir naudokite radijo įrenginius su jungtimis, suderinamus su N-tipo sąsajomis. Diegdami kelis sektorius, užtikrinkite pakankamą atstumą ir kruopštų bendro išdėstymo planavimą, kad būtų maksimaliai padidinta talpa ir sumažinti abipusiai trukdžiai. Periodiškai tikrinkite montavimo techninę įrangą ir kabelių galus, kad išlaikytumėte ilgalaikį veikimą.
