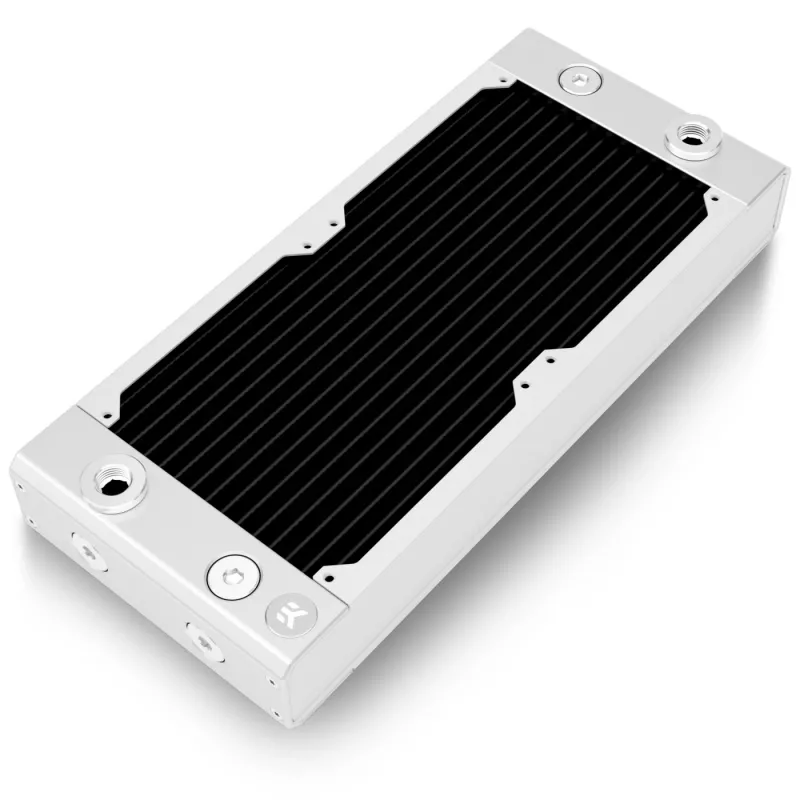

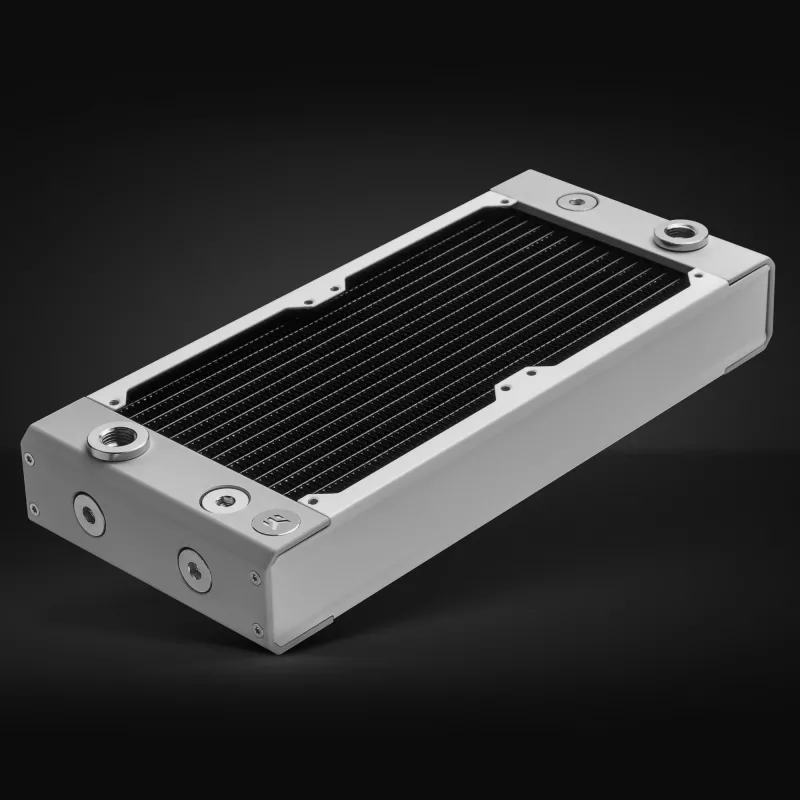

Radiatorius EK Water Blocks 3831109839188 žalvaris varis nerūdijantis plienas baltas 130x300x44mm

EK Water Blocks 3831109839188 radiatorius yra 130 x 300 x 44 mm EK-Quantum Surface P serijos X-Flow radiatorius, sukurtas nestandartinėms kompiuterių skysčio aušinimo sistemoms. Jis derina žalvario, vario ir nerūdijančio plieno konstrukciją su ekstruzinio aliuminio galinių dangtelių dizainu ir pusiau matine balta šoninių plokščių apdaila. Radiatoriaus šerdyje naudojama šešiolika 2 mm varinių vamzdelių ir ne žaliuzinės varinės briaunos su 18 FPI tankiu, kad būtų subalansuotas šilumos perdavimas ir oro srauto pasipriešinimas, o aštuoni G1/4" srieginiai prievadai (po keturis kiekviename gale) užtikrina lankstų kryžminio srauto maršrutą ir daugybę įleidimo / išleidimo konfigūracijų. 44 mm storis užtikrina efektyvų aušinimą plačiame ventiliatorių greičio diapazone ir palaiko standartinius 120 mm ventiliatorius su 25 mm storiu.

Privalumai

Surface P šerdis užtikrina iki 10 % geresnį šiluminį našumą, palyginti su ankstesne karta, dėl optimizuotos briaunų struktūros ir patobulinto šerdies dizaino. Mažas vidinių vamzdelių trasavimo srauto pasipriešinimas sumažina siurblio apkrovą ir leidžia naudoti kelis radiatorius su vienu siurbliu. Aukštos kokybės medžiagos ir mechaninis dizainas užtikrina standumą ir suderinamumą su korpuso montuojamomis 120 mm ventiliatorių konfigūracijomis. Modulinis X-Flow daugiaportis dizainas ir EK-Matrix7 suderinamumas supaprastina švarių vamzdžių trasavimą ir sistemos plėtrą, o pridedama įranga siūlo paprastą montavimą ir ventiliatorių įdiegimą.

Tinka

• Nestandartinėms kompiuterių skysčio aušinimo sistemoms vidutinio ir pilno bokšto korpusuose
• Kelių radiatorių aušinimo sąrankoms, kai reikalingas mažas srauto pasipriešinimas
• Sistemoms, naudojančioms standartinius 120 mm ventiliatorius (25 mm storio) stūmimo, traukimo ar stūmimo/traukimo konfigūracijose
• Kompiuterių rinkėjams ir modifikuotojams, kuriems reikia modulinių, dažymui tinkamų radiatorių ir lengvo išardymo

Pagrindinės specifikacijos

• Matmenys: 130 mm (P) x 300 mm (G) x 44 mm (A)
• Šerdies sudėtis: variniai vamzdeliai ir varinės briaunos
• Vamzdeliai: 16 varinių vamzdelių, kiekvienas 2 mm pločio

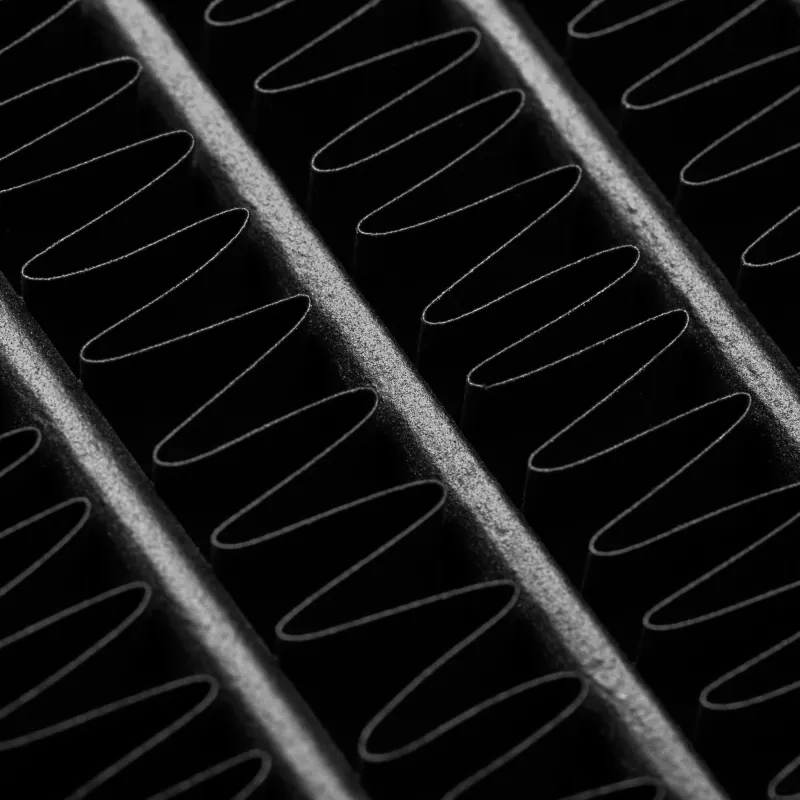

• Briaunų tankis: 18 FPI (briaunų colyje)
• Galiniai dangteliai: ekstruzinis aliuminis su kontrastinga sidabrine apdaila
• Šoninės plokštės: nerūdijantis plienas su pusiau matine balta danga
• Briaunų paviršiaus apdaila: juoda matinė danga su dideliu šilumos laidumu

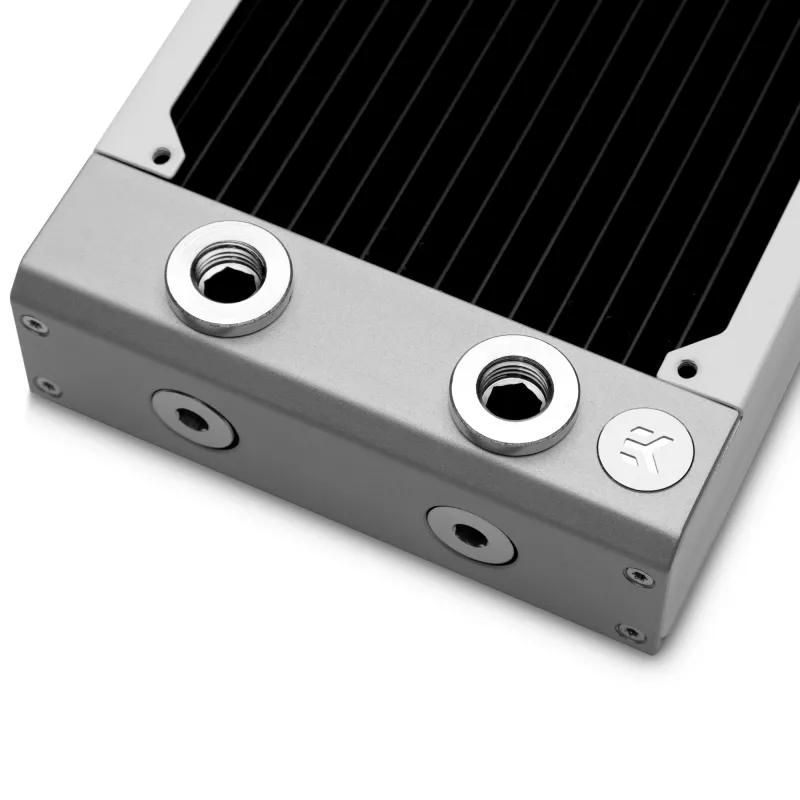

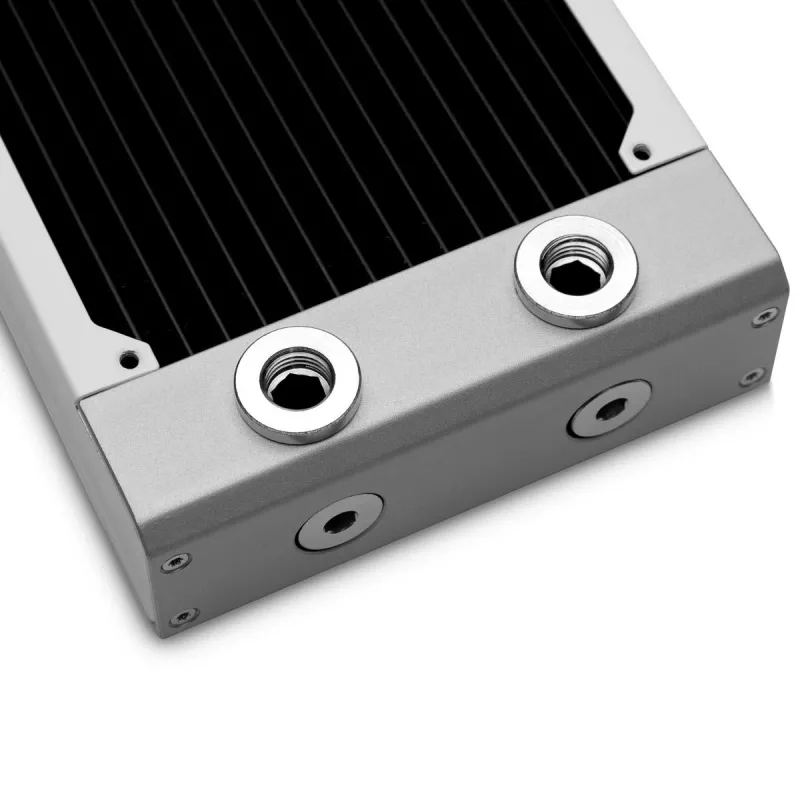

• Prievadai: aštuoni G1/4" srieginiai prijungimo prievadai (po keturis kiekviename gale), palaikantys kryžminio srauto maršrutą
• Ventiliatorių suderinamumas: 120 mm ventiliatoriai, 25 mm storio (palaiko stūmimą, traukimą, stūmimą/traukimą)
• Pridedama montavimo įranga: M4 Phillips varžtai ventiliatoriaus ir korpuso montavimui; šešiabriauniai raktai surinkimui

Kaip naudoti

Sumontuokite radiatorių korpuse tokioje vietoje, kuri užtikrintų tinkamą oro srautą ir atitiktų 130 x 300 x 44 mm dydį. Suplanuokite norimą įleidimo ir išleidimo trasavimą naudodami G1/4" prievadus bet kuriame gale; X-Flow išdėstymas palaiko kelis vamzdelių trasavimo variantus, kad atitiktų jūsų sistemos išdėstymą. Sumontuokite standartinius 120 mm ventiliatorius (25 mm storio), naudodami pridedamus M4 varžtus, ir pasirinkite stūmimo, traukimo arba stūmimo/traukimo konfigūracijas, atsižvelgdami į laisvą vietą ir pageidaujamą šiluminį našumą. Įsitikinkite, kad visos jungtys ir sujungimai priveržti pagal G1/4" standartus, ir patikrinkite, ar nėra nuotėkio, prieš pripildydami sistemą aušinimo skysčiu. Kai pridedate kelis radiatorius, atsižvelkite į siurblio pajėgumą – mažas radiatoriaus srauto pasipriešinimas leidžia naudoti įprastus D5 ar DDC siurblius.

Rekomendacijos

Norint optimalių šiluminių rezultatų, derinkite radiatorių su vidutinio ar mažo greičio aukšto statinio slėgio 120 mm ventiliatoriais ir, kur leidžia vieta, apsvarstykite stūmimo/traukimo išdėstymą. Naudokite koroziją slopinantį aušinimo skystį, suderinamą su mišrių metalų sistemomis, ir po surinkimo laikykitės standartinių nuotėkio tikrinimo procedūrų. Dažant ar modifikuojant, išardykite modulinius dangčius ir apsaugokite šerdies sritį; dizainas palengvina saugius „pasidaryk pats“ modifikavimus, nepakenkiant konstrukcijos vientisumui.
