Microconnect 30 W PoE injektorius – 802.3af/at, UK (POEINJ-30W-UK)

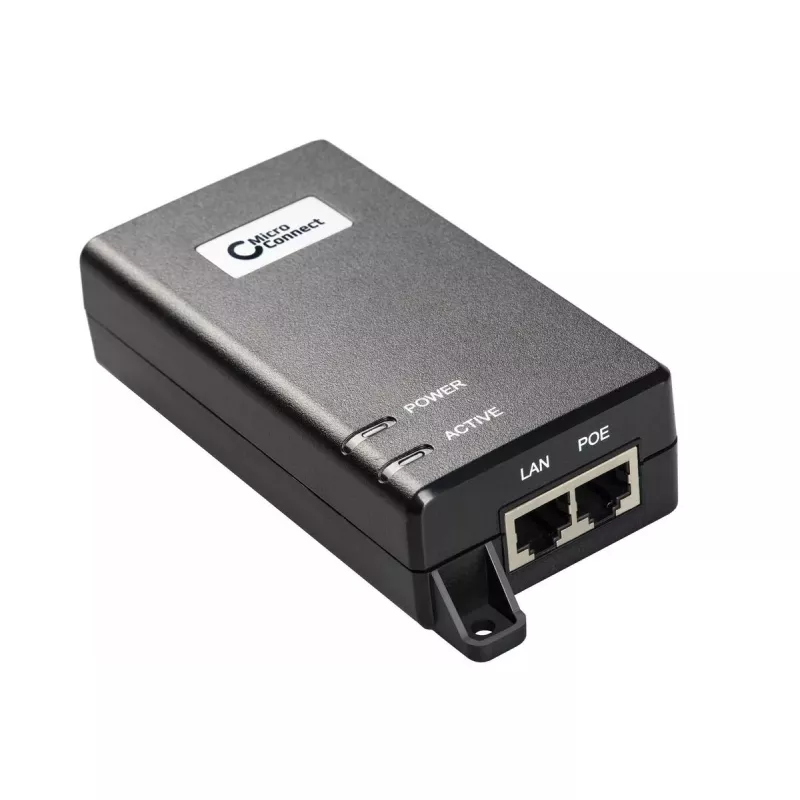

„Microconnect POEINJ-30W-UK“ yra vieno prievado gigabitinio eterneto PoE adapteris su dviem RJ45 prievadais: vienas skirtas eterneto duomenų įvesčiai, kitas – bendrai duomenų ir maitinimo išvesčiai. Jis priima kintamosios srovės įvestį 100–240 V, 50–60 Hz ir teikia nuolatinės srovės PoE išvestę (48 V nominali) iki 30 W. Įrenginys įveda maitinimą į standartinį eterneto kabelį, todėl maitinami įrenginiai, atitinkantys IEEE 802.3af/at, pvz., belaidžiai prieigos taškai, tinklo kameros, VoIP telefonai ir pramoniniai tinklo terminalai, gali gauti tiek duomenis, tiek maitinimą vienu kabeliu. Adapteriui reikalingas atskiras tinklo komutatorius duomenims; jis pats nevykdo komutavimo.

Privalumai

POEINJ-30W-UK sujungia duomenis ir maitinimą viename kabelyje, supaprastindamas įrengimą ten, kur nėra elektros tinklo prie nuotolinio įrenginio. Jo gigabitinio eterneto palaikymas ir suderinamumas su IEEE 802.3af/at standartais užtikrina patikimą maitinimo tiekimą įvairiems tinklo įrenginiams. Kompaktiški matmenys ir standartinės RJ45 jungtys palengvina integravimą į esamas tinklo sąrankas, o CE/FCC sertifikavimas patvirtina atitiktį susijusiems saugos ir EMS reikalavimams.

Tinka

• Belaidžiams prieigos taškams (AP)
• Tinklo / IP kameroms
• VoIP telefonams
• Pramoniniams eterneto terminalams ir jutikliams
• Tinklo įrenginiams, kuriems reikalinga iki 30 W PoE galios

Pagrindinės specifikacijos

• Įvesties įtampa: 100–240 V AC, 50–60 Hz
• PoE išvestis: 48 V DC nominali, iki 30 W
• Duomenų perdavimo sparta: Gigabit Ethernet (iki 1000 Mbps)
• Perdavimo atstumas: iki 100 m eterneto kabeliu

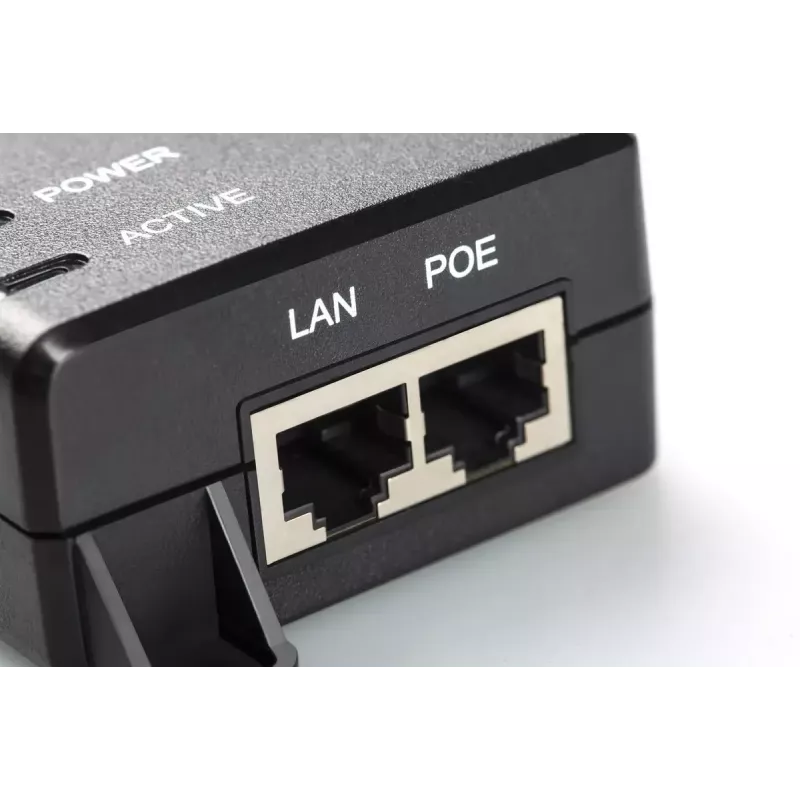

• Prievadai: 2 × RJ45 (1 duomenų įvestis, 1 duomenų+maitinimo išvestis)
• Standartai: IEEE 802.3af/at suderinamas
• Matmenys: 62 × 38,5 × 165 mm
• Svoris: 0,25 kg
• Sertifikatai: CE, FCC

Kaip naudoti

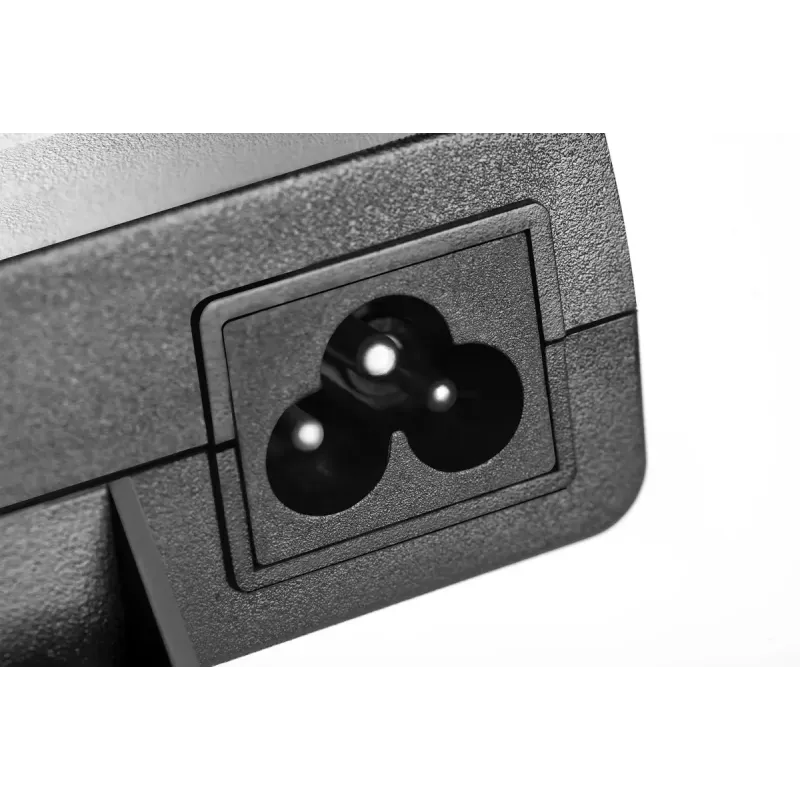

Prijunkite eterneto kabelį nuo savo tinklo komutatoriaus prie duomenų įvesties RJ45 prievado, esančio POEINJ-30W-UK. Įjunkite maitinamą išvesties RJ45 prievadą į PoE palaikantį įrenginį. Prijunkite adapterį prie kintamosios srovės tinklo (100–240 V), naudodami pridedamą maitinimo laidą. Įsitikinkite, kad tinklo komutatorius užtikrina reikiamą duomenų ryšį; adapteris tik įveda maitinimą ir nekomutuoja tinklo srauto. Patikrinkite, ar nuotolinis įrenginys palaiko IEEE 802.3af/at, ir peržiūrėkite įrenginio šviesos diodus arba valdymo sąsajas, kad patvirtintumėte maitinimo ir ryšio būseną.

Rekomendacijos

Naudokite ekranuotus arba geros kokybės Cat5e/Cat6 kabelius atstumui iki 100 m, kad išlaikytumėte gigabitinį našumą. Venkite tiesti eterneto kabelius šalia aukštos įtampos elektros linijų, kad sumažintumėte trikdžius. Įrenginiams su keliais PoE įrenginiais įsitikinkite, kad jūsų tinklo komutatorius ir maitinimo biudžetas atitinka bendrą energijos suvartojimą.
