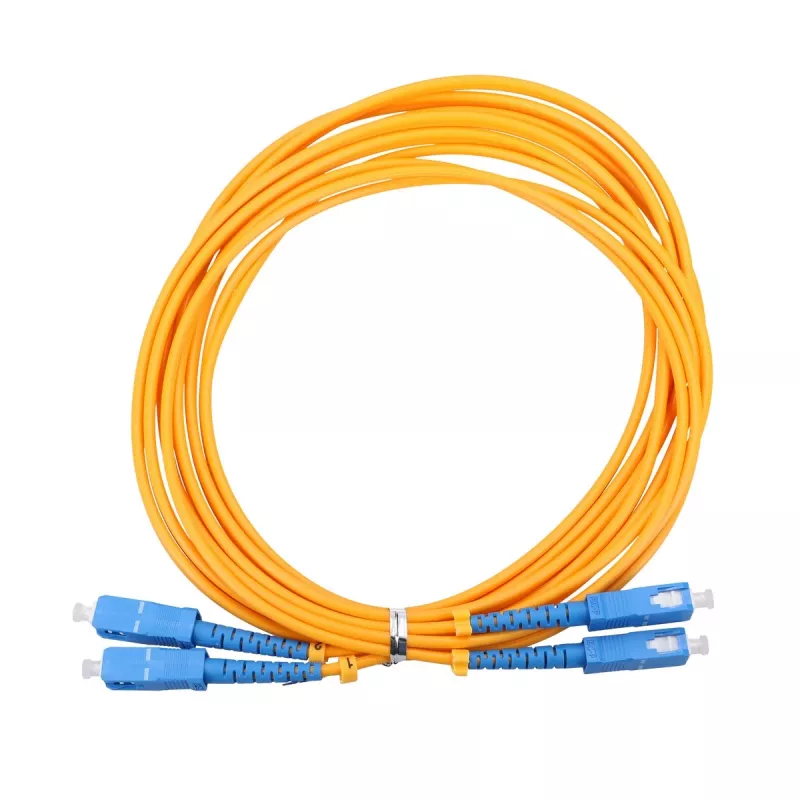

Patchcord Extralink SC/UPC–SC/UPC vienmodis dvigyslis G.652D 3 mm, 5 m

„Extralink“ SC/UPC–SC/UPC vienmodis dvigyslis patchcord'as, 5 m ilgio, naudoja G.652D vienmodį pluoštą ir 3 mm apvalkalo skersmenį. Kabelio abiejuose galuose sumontuotos SC/UPC jungtys dvigyslėje konfigūracijoje, kuri suteikia du atskirus pluoštus siuntimo ir priėmimo kanalams. Sukurtas FTTH, LAN ir telekomunikacijų aplinkai, šis patchcord'as jungia optinę įrangą, pvz., komutatorius, medijos keitiklius, paskirstymo skydus, OLT ir ONU/ONT įrenginius bei kitą galinę įrangą, kur reikalingas vienmodžio pluošto sujungimas.

Privalumai

Patchcord'as sujungia standartizuotas SC/UPC jungtis su G.652D vienmodžiu pluoštu, užtikrindamas mažus įterpimo nuostolius ir stabilų optinį veikimą tolimojo signalo perdavimo metu. 3 mm apvalkalas suteikia lankstų naudojimą ir išlaiko tinkamą apsaugą vidaus instaliacijoms bei kabelių vedžiojimui paskirstymo skyduose. Dvigyslė konfigūracija supaprastina įrengimą dviejų krypčių ryšio linijoms, išlaikant siuntimo ir priėmimo pluoštus suporuotus ir spalviškai atskirtus, kad būtų lengva atpažinti.

Tinka

• FTTH (šviesolaidis iki namų) jungtims tarp OLT ir ONU/ONT įrenginių
• Paskirstymo skydų, optinių skirstomųjų rėmų ir baigimo dėžučių sujungimui
• Optinių komutatorių, medijos keitiklių ir siųstuvų-imtuvų prijungimui LAN ir IPT tinkluose
• Laboratoriniams bandymams ir laikinoms jungtims, kurioms reikalingas vienmodis dvigyslis kabelis

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.652D
• Jungties tipas: SC/UPC–SC/UPC dvigyslis
• Konfigūracija: dvigyslis (2 pluoštai)
• Kabelio skersmuo: 3 mm
• Kabelio ilgis: 5 m
• Apvalkalo tipas: vidinis, lankstus

Kaip naudoti

Nutieskite dvigyslį patchcord'ą per kabelių tvarkymo kanalus arba tiesiai į paskirstymo skydą, vengdami aštrių lenkimų ir įtempimo, kuris galėtų pažeisti pluoštą. Sulygiuokite ir įkiškite SC/UPC jungtis į atitinkamus SC prievadus, kol spragtelės, užtikrindami teisingą siuntimo ir priėmimo kanalų orientaciją. Norėdami išimti, paspauskite jungties fiksatorių ir švelniai ištraukite jungtį. Laikykite jungčių galų paviršius švarius ir, įtarus užteršimą, naudokite pluošto tikrinimo mikroskopą arba valymo priemones.

Rekomendacijos

Laikykite patchcord'ą suvyniotą be tvirtų kilpų ir, kai nenaudojate, apsaugokite jungčių galų paviršius dulkių gaubteliais. Išlaikykite minimalų lenkimo spindulį, rekomenduojamą 3 mm vidiniams kabeliams, kad išsaugotumėte optinį veikimą ir venkite per didelės traukimo jėgos įrengimo metu. Prieš sujungdami nuvalykite jungtis, kad sumažintumėte įterpimo nuostolius ir atgalinį atspindį.
