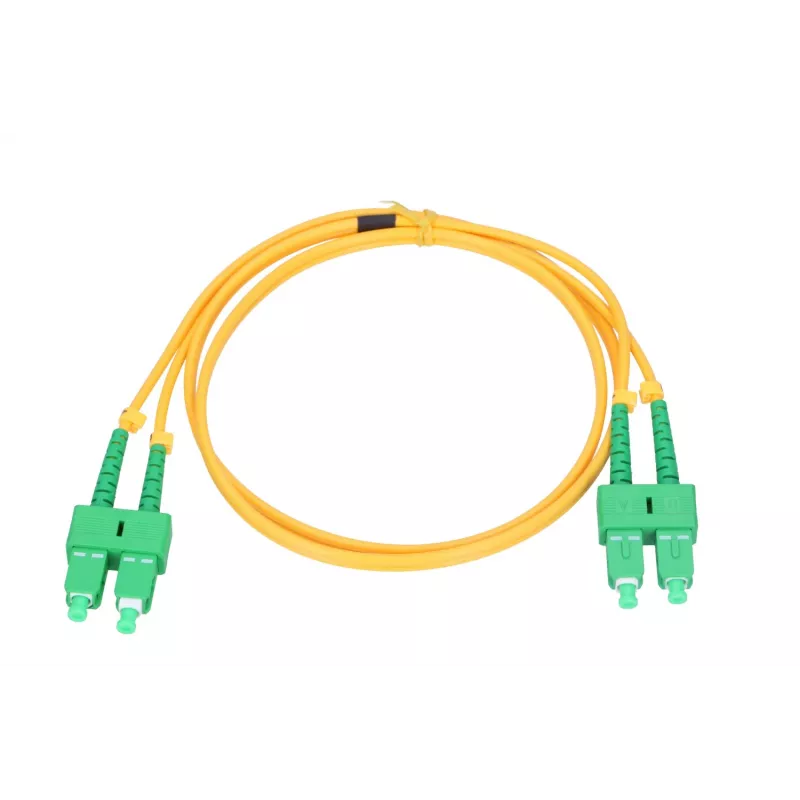

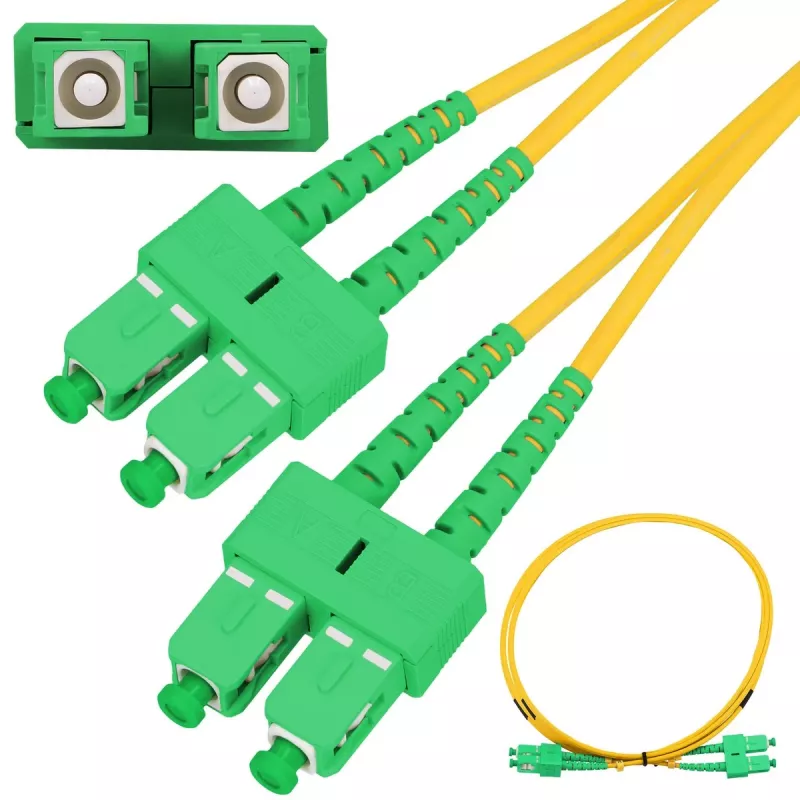

Patchcord Extralink SC/APC–SC/APC Singlemode Duplex G.657.A1 3 mm 1 m

Extralink SC/APC–SC/APC Singlemode Duplex G.657.A1 3 mm 1 m yra gamykloje užbaigtas vienmodis šviesolaidinis pataisų laidas, skirtas trumpiems sujungimams FTTH, telekomunikacijų ir duomenų centrų aplinkoje. Kabelis turi du G.657.A1 lenkimui nejautrius vienmodžius šviesolaidžius kompaktiškame 3 mm apvalkale ir SC/APC jungtis abiejuose galuose, kad būtų užtikrintas mažas atgalinis atspindys ir stabilus vienmodis perdavimas 1 m kanale. Dvipusė konfigūracija užtikrina patikimą, spalviškai nuoseklų ryšį perdavimo / priėmimo poroms ir yra tinkama įrengimams, kur reikia kompaktiškų, aukštos kokybės vienmodžių linijų.

Privalumai

Pataisų laidas naudoja G.657.A1 lenkimui nejautrius šviesolaidžius, kurie sumažina signalo nuostolius esant ankštiems posūkiams ir suvaržytiems maršrutams, pagerindami patikimumą FTTH ir vidaus įrengimuose. SC/APC ferulės ir kampu poliruoti galiniai paviršiai užtikrina mažus grįžtamuosius nuostolius ir stabilų optinį veikimą vienmodėms linijoms. 3 mm apvalkalas subalansuoja mechaninę apsaugą ir lankstumą tvarkant, montuojant ir tiesiant per vamzdynus ar pataisų skydus. Gamyklinis užbaigimas garantuoja nuoseklią jungčių kokybę ir sumažina užbaigimo vietoje laiką.

Tinka

• FTTH abonentų jungtims tarp OLT ir ONU/ONT
• Pataisų skydams ir optinio paskirstymo rėmams telekomunikacijų patalpose
• Trumpiems vienmodžiams sujungimams tarp komutatorių, medijos keitiklių ir siųstuvų-imtuvų
• Vidaus kabelių maršrutams su ribotu lenkimo spinduliu ar ankštomis erdvėmis

Pagrindinės specifikacijos

• Šviesolaidžio tipas: Vienmodis G.657.A1 (lenkimui nejautrus)
• Konfigūracija: Dvipusė (du šviesolaidžiai)
• Jungties tipas: SC/APC į SC/APC (kampu poliruoti)
• Kabelio skersmuo: 3 mm
• Ilgis: 1 m
• Apvalkalas: lankstus išorinis apvalkalas, tinkamas vidaus / FTTH maršrutams
• Grįžtamieji nuostoliai: pagerintas veikimas dėl APC kampu šlifuotų jungčių (mažas atgalinis atspindys)

Kaip naudoti

Išpakuokite pataisų laidą ir patikrinkite, ar jungtys turi apsauginius dangtelius; nuimkite dangtelius prieš pat įkišimą. Įkiškite SC/APC jungtis į atitinkamus SC/APC prievadus įrangoje, pvz., OLT, ONU, komutatoriuose ar medijos keitikliuose, sulygiuodami raktuotus korpusus, kad būtų saugus sujungimas. Venkite aštrių posūkių ir laikykitės gamintojo rekomenduojamo lenkimo spindulio visame kabelio maršrute. Naudokite kabelių valdymo ir pataisų skydus, kad pritvirtintumėte ir sumažintumėte mechaninį įtempimą jungtyse ir šviesolaidžiuose.

Rekomendacijos

Laikykite nenaudojamus pataisų laidus su apsauginiais dangteliais sausoje, nedulkėtoje aplinkoje. Tiesdami per kanalus ar lovelius, išlaikykite švelnius išlinkimus ir venkite gniuždymo jėgų; pakeiskite, jei jungčių galiniai paviršiai užteršti ar pažeisti. Geriausiam optiniam veikimui prieš sujungimą nuvalykite APC galinius paviršius tinkamomis šviesolaidžių valymo priemonėmis ir patikrinkite jungtis optiniu galios matuokliu ar vizualiniu gedimų ieškikliu kaip įrengimo patikros dalį.
