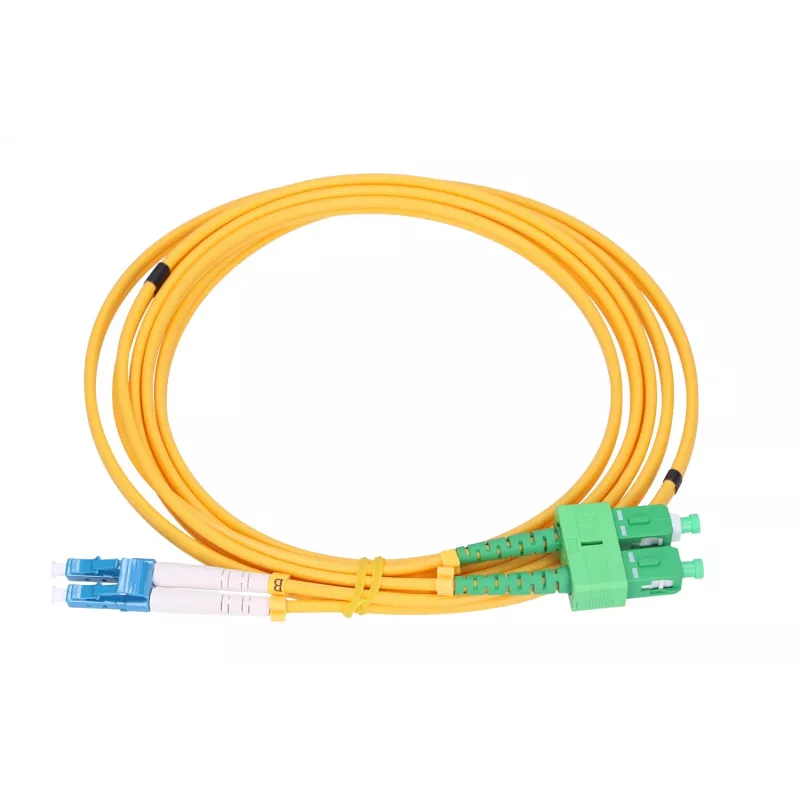

Patchcord Extralink LC/UPC – SC/APC vienmodis dvipusis G.652D PVC 3 mm 1 m

Extralink vienmodis dvipusis komutacinis kabelis su LC/UPC į SC/APC jungtimis ir 1 m ilgiu yra skirtas patikimam optiniam sujungimui telekomunikacijų, duomenų centrų ir FTTH aplinkose. Kabelis naudoja G.652D optinę skaidulą, įvilktą į 3 mm PVC apvalkalą, ir palaiko dvipusį perdavimą. Šis komutacinis kabelis turi kompaktišką LC jungtį viename gale ir SC/APC jungtį kitame, todėl užtikrina suderinamumą tarp įrenginių su skirtingų tipų jungtimis, išlaikant mažus įterpimo nuostolius ir grįžtamojo atspindžio charakteristikas, būdingas vienmodžiams ryšiams.

Privalumai

komutacinis kabelis sujungia kompaktišką LC/UPC sąsają su patikima SC/APC jungtimi, užtikrindamas paprastą prijungimą prie įvairios optinės įrangos. G.652D vienmodės skaidulos naudojimas užtikrina standartizuotas slopinimo ir dispersijos charakteristikas, tinkamas trumpiems ir ilgiems ryšiams. 3 mm PVC apvalkalas suteikia mechaninę apsaugą ir lankstumą montuojant stelažuose ir ant sienų, o dvipusė konfigūracija leidžia vienu metu perduoti ir priimti signalus dvipusėms programoms.

Tinka

• Optinių siųstuvų-imtuvų, komutatorių ir medijos keitiklių sujungimui
• FTTH abonento patalpų jungtims tarp OLT ir ONU/ONT įrenginių
• Pataisos skydams ir skaidulų paskirstymo rėmams duomenų centruose ir telekomunikacijų patalpose
• Bandymams ir laikinoms jungtims montavimo ir priežiūros metu

Pagrindinės specifikacijos

• Skaidulos tipas: ITU‑T G.652D vienmodė
• Konfigūracija: dvipusė (dvi skaidulos)
• Jungtys: LC/UPC viename gale, SC/APC kitame
• Kabelio apvalkalas: PVC
• Kabelio išorinis skersmuo: 3,0 mm
• Ilgis: 1 metras
• Poliškumas: dvipusis A‑B arba pagamintas tiesioginiam Tx/Rx suderinimui

Kaip naudoti

Nutieskite pataisos laidą kabelių loveliais arba kabelių tvarkymo kanalais, kad išvengtumėte staigių lenkimų; montuodami laikykitės minimalaus lenkimo spindulio, nurodyto 3 mm vienmodei skaidulai. Įkiškite LC/UPC jungtį į atitinkamą LC lizdą, o SC/APC jungtį – į SC/APC adapterį, kol užsifiksuos. Patikrinkite teisingą poliškumą, kad siuntimo ir priėmimo kanalai sutaptų su prijungtais įrenginiais. Po prijungimo patikrinkite jungčių švarą ir, jei reikia, nuvalykite galinius paviršius pagal standartines skaidulų valymo procedūras, kad sumažintumėte įterpimo nuostolius.

Rekomendacijos

Laikykite pataisos laidą laisvai suvyniotą ir saugokite jungčių galus dulkių gaubteliais, kai nenaudojate. Kad užtikrintumėte geriausią optinį veikimą, prieš sujungdami nuvalykite jungtis, venkite stiprių lenkimų ir mechaninio įtempimo, rinkitės šį pataisos laidą vidaus FTTH, pataisos skydų ir įrangos tarpusavio jungtims, kai reikalingas LC prie SC/APC sąsajos sujungimas.
