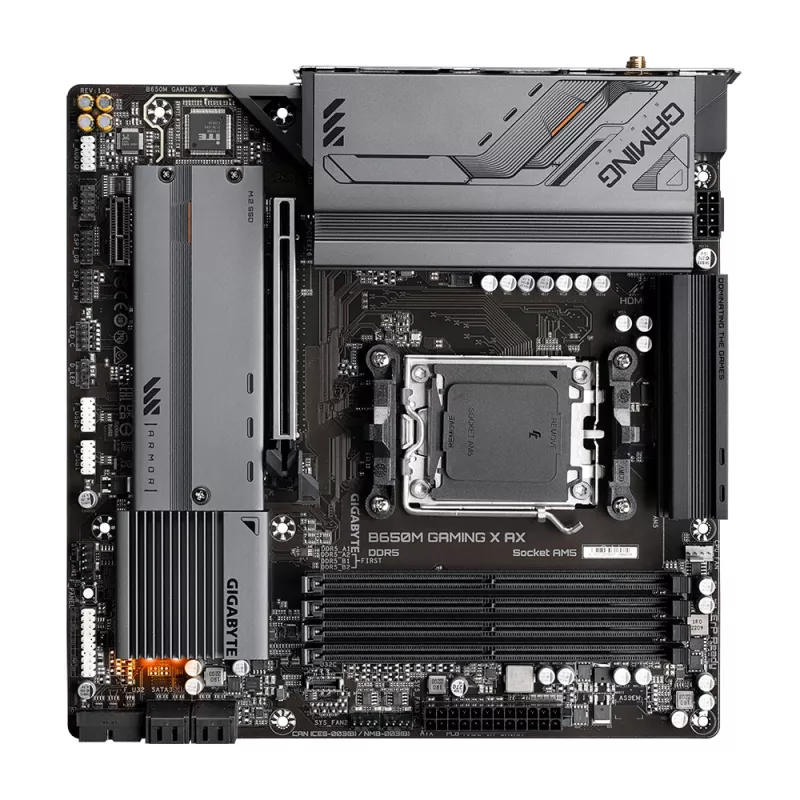

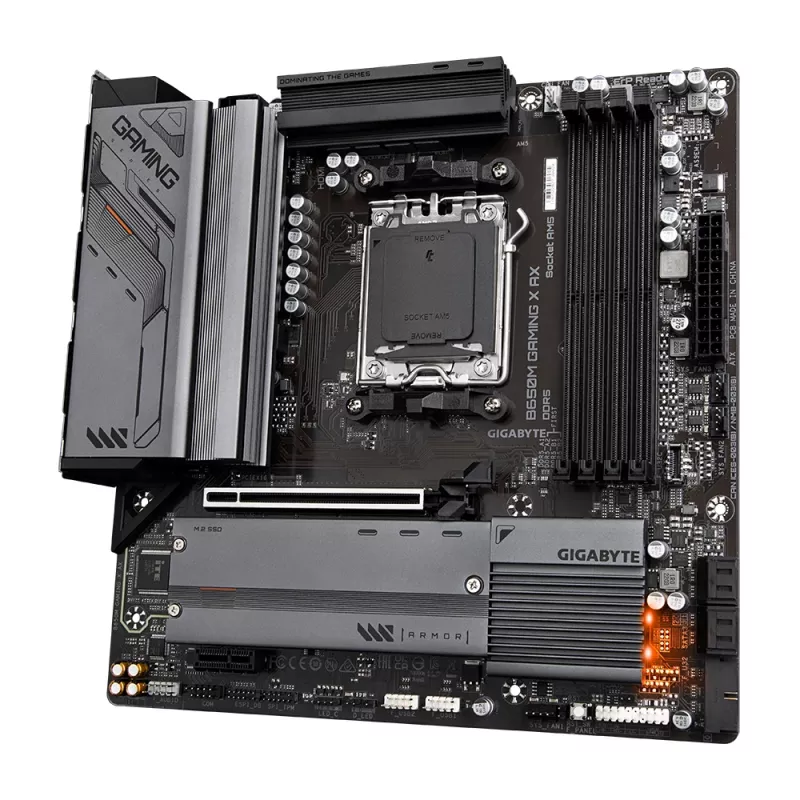

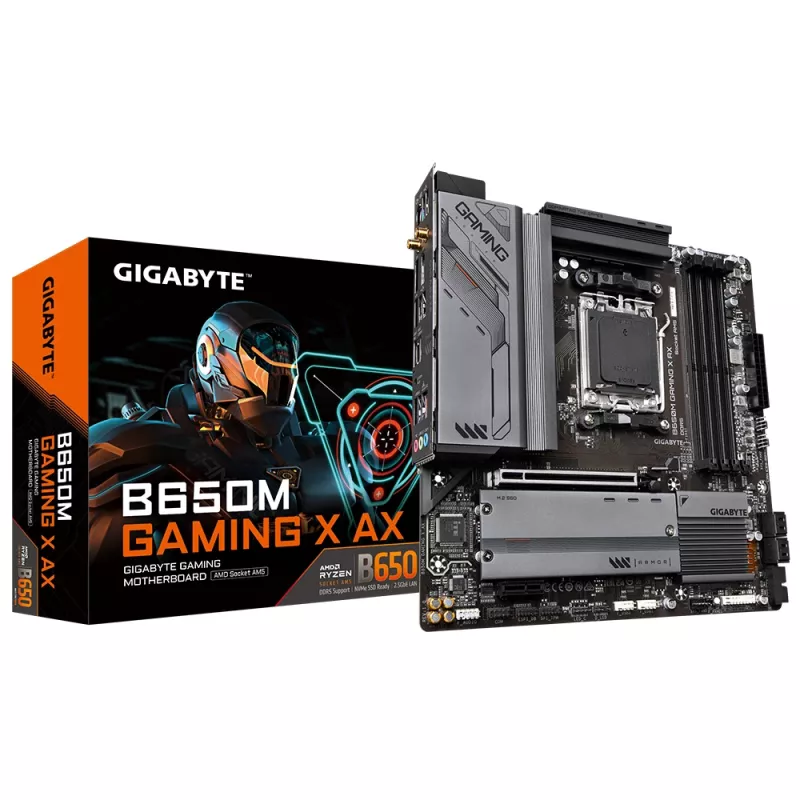

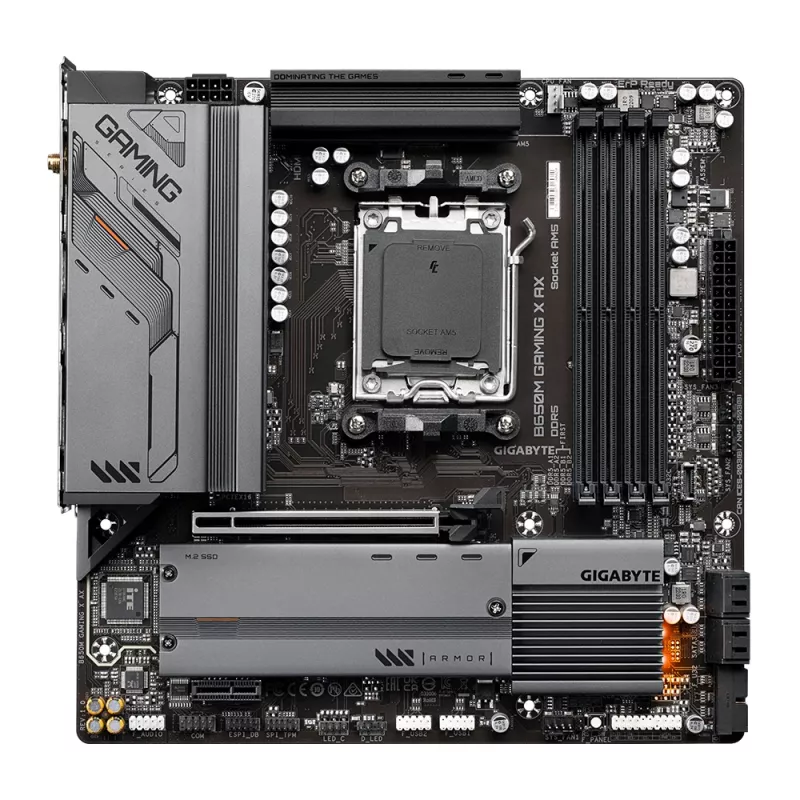

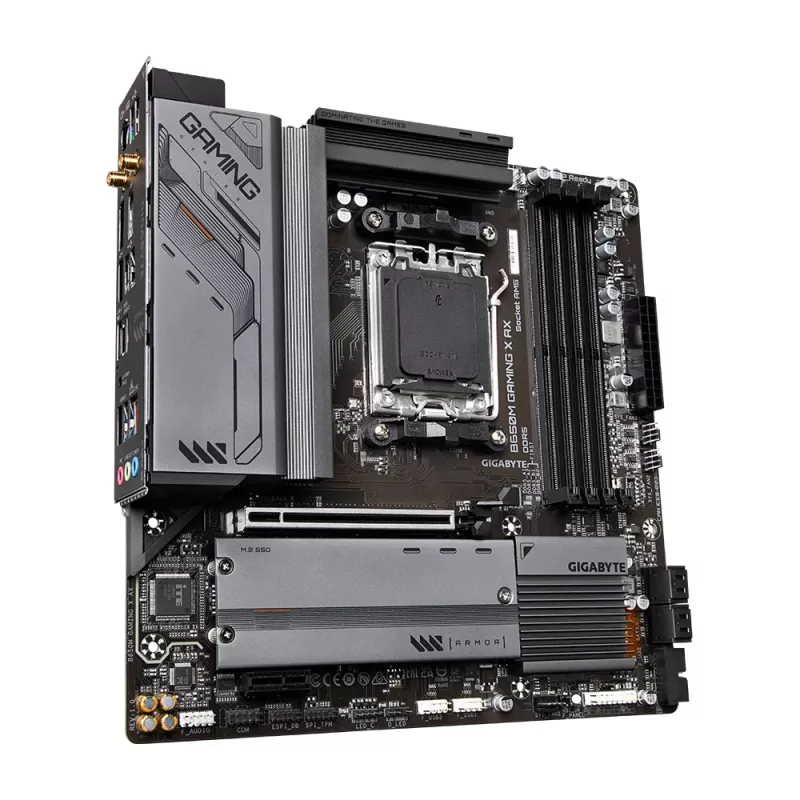

Pagrindinė plokštė GIGABYTE B650M GAMING X AX — AMD B650, Socket AM5, Micro ATX, DDR5, 4 DIMM, 2x M.2, Wi‑Fi 6E, 2.5GbE

„GIGABYTE B650M GAMING X AX“ yra „Micro ATX“ pagrindinė plokštė, skirta „Socket AM5“ lizdui ir palaikanti „AMD Ryzen 7000/8000/9000“ serijų procesorius. Ji palaiko DDR5 atmintį per keturis DIMM lizdus, iki 256 GB (palaikomas įsijungimas iki aukštesnių dažnių), turi integruotą 6+2+1 fazių VRM procesoriaus maitinimui ir siūlo du PCIe 4.0 M.2 lizdus bei SATA III jungtis lanksčioms saugyklos konfigūracijoms. Ryšio galimybės apima 2.5GbE LAN, „Wi‑Fi 6E“ su „Bluetooth“ ir antena, kelis USB 3.2 ir USB 2.0 prievadus bei HDMI išvestį. Plokštė palaiko RAID 0/1/10 masyvus ir atskiras vaizdo plokštes per PCIe lizdus, todėl tinka kompaktiškoms žaidimų ir našumo kompiuterių sistemoms.

Privalumai

Ši „Micro ATX“ pagrindinė plokštė sujungia modernias platformos savybes – „Socket AM5“ suderinamumą, DDR5 atminties palaikymą ir PCIe 4.0 M.2 saugyklą – su integruotomis tinklo galimybėmis, įskaitant 2.5GbE ir „Wi‑Fi 6E“. Keturi DIMM lizdai leidžia įdiegti iki 256 GB sistemos atminties, reikalingos daug išteklių reikalaujančiam daugiafunkciniam darbui, o 6+2+1 fazių VRM užtikrina stabilų maitinimą palaikomiems „Ryzen“ procesoriams. Dvigubi M.2 lizdai ir RAID palaikymas leidžia lanksčiai konfigūruoti sparčią saugyklą, o plokštėje yra visas USB 3.2 prievadų komplektas ir senesni USB 2.0 prievadai periferiniams įrenginiams.

Tinka (užduotims / naudojimo atvejams)

• Kompaktiškos žaidimų sistemos, naudojančios „AMD Ryzen 7000/8000/9000“ serijų procesorius ir atskiras vaizdo plokštes.
• Didelio našumo produktyvumo sistemos, reikalaujančios DDR5 atminties ir kelių M.2 SSD.
• Namų ar mažo biuro sistemos, kurioms reikia spartaus laidinio ir belaidžio tinklo (2.5GbE ir „Wi‑Fi 6E“).
• Sistemos, kuriose reikalingos RAID 0/1/10 saugyklos konfigūracijos našumui ar perteklinei apsaugai.

Kai gali netikti

Ši „Micro ATX“ plokštė nėra ideali, jei reikia didesnės ATX ar pilno dydžio pagrindinės plokštės daugeliui PCIe išplėtimo kortų ar papildomų funkcijų, būdingų didesnėms plokštėms. Sistemos, naudojančios senesnius lizdus ar senesnius atminties standartus (DDR4), nėra suderinamos su šia AM5/DDR5 platforma. Labai dideli aušinimo sprendimai ar ekstremalios kelių GPU konfigūracijos gali būti apribotos dėl „Micro ATX“ formos faktoriaus ir prieinamų PCIe linijų.

Pagrindinės specifikacijos

• Formos faktorius: Micro ATX
• Lustų rinkinys: AMD B650
• Procesoriaus lizdas: Socket AM5 (palaiko AMD Ryzen 7000/8000/9000 serijas)
• Atmintis: 4x DDR5 DIMM lizdai, iki 256 GB (palaiko įsijungimą iki nurodytų dažnių)
• Saugykla: 2x PCIe 4.0 M.2 lizdai, SATA III prievadai (HDD/SSD)
• Išplėtimas: PCIe lizdai su atskiros vaizdo plokštės palaikymu
• Tinklas: 2.5GbE LAN ir „Wi‑Fi 6E“ su „Bluetooth“ (anteną komplekte)
• Garsas: 7.1 kanalo integruotas garsas

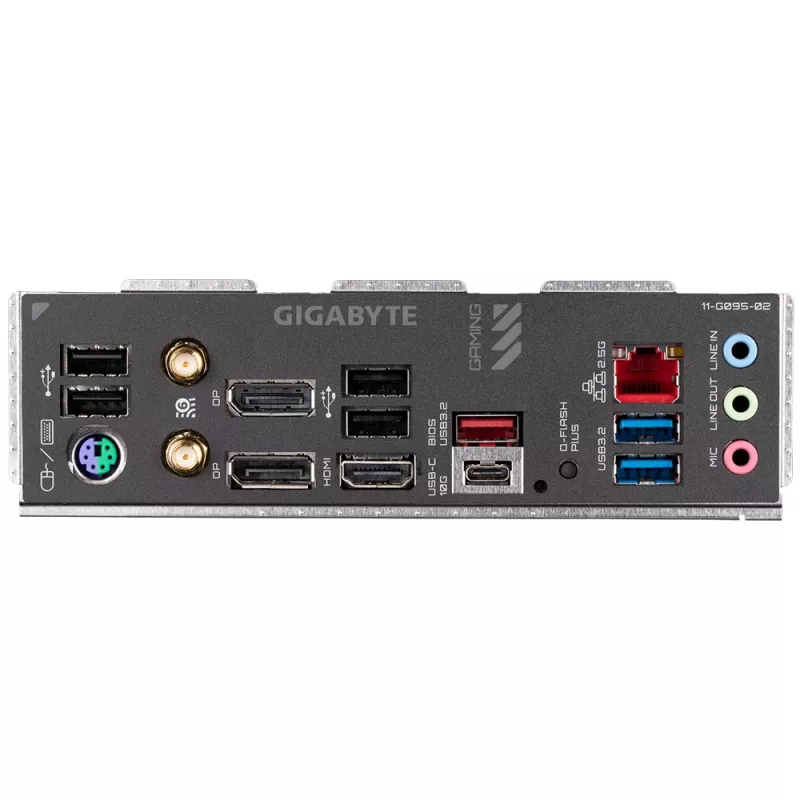

• Galinė sąsaja: HDMI išvestis, keli USB 3.2 Gen1/Gen2 Type-A ir Type-C prievadai, USB 2.0 prievadai, RJ‑45 LAN
• RAID palaikymas: RAID 0/1/10 suderinamiems saugyklos įrenginiams

Kaip naudoti

Įdiekite „GIGABYTE B650M GAMING X AX“ į suderinamą „Micro ATX“ korpusą, naudodami standartinius pagrindinės plokštės stovus ir varžtus. Įdėkite su AM5 suderinamą „Ryzen“ procesorių, uždėkite tinkamą aušinimo sprendimą ir užpildykite DDR5 DIMM lizdus pagal pagrindinės plokštės vadovą, kad įjungtumėte dviejų ar keturių kanalų veikimą. Prijunkite M.2 SSD ir SATA diskus pagal poreikį, o jei reikia, BIOS sukonfigūruokite RAID. Prijunkite „Wi‑Fi“ anteną prie išorinių jungčių belaidžiam tinklui ir prijunkite maitinimą, priekinio skydelio jungtis bei periferinius įrenginius. Po pirmo paleidimo atnaujinkite BIOS ir lustų rinkinio tvarkykles, kad būtų užtikrintas visas suderinamumas ir našumas.

Į ką atsižvelgti prieš perkant

• Įsitikinkite, kad jūsų procesorius yra su AM5 suderinamas „AMD Ryzen 7000/8000/9000“ serijos procesorius.
• Rinkitės DDR5 atminties modulius; DDR4 šioje plokštėje nepalaikoma.
• Patikrinkite, ar jūsų kompiuterio korpusas palaiko „Micro ATX“ formos faktorių ir gali talpinti jūsų aušintuvą bei GPU ilgį.
• Suplanuokite saugyklos ir RAID poreikius, kad patvirtintumėte reikiamą M.2 ir SATA įrenginių skaičių.
• Patikrinkite prieinamas PCIe linijas ir išplėtimo reikalavimus, jei jums reikia kelių papildomų kortų.

Rekomendacijos

Norėdami subalansuoto našumo, įdiekite atmintį suderintais DDR5 rinkiniais į rekomenduojamus DIMM lizdus, naudokite NVMe PCIe 4.0 M.2 SSD kaip pagrindinę saugyklą ir palaikykite atnaujintus BIOS bei tvarkyklių paketus. Užtikrinkite tinkamą korpuso oro srautą stabilioms VRM ir procesoriaus temperatūroms esant ilgalaikėms apkrovoms.
