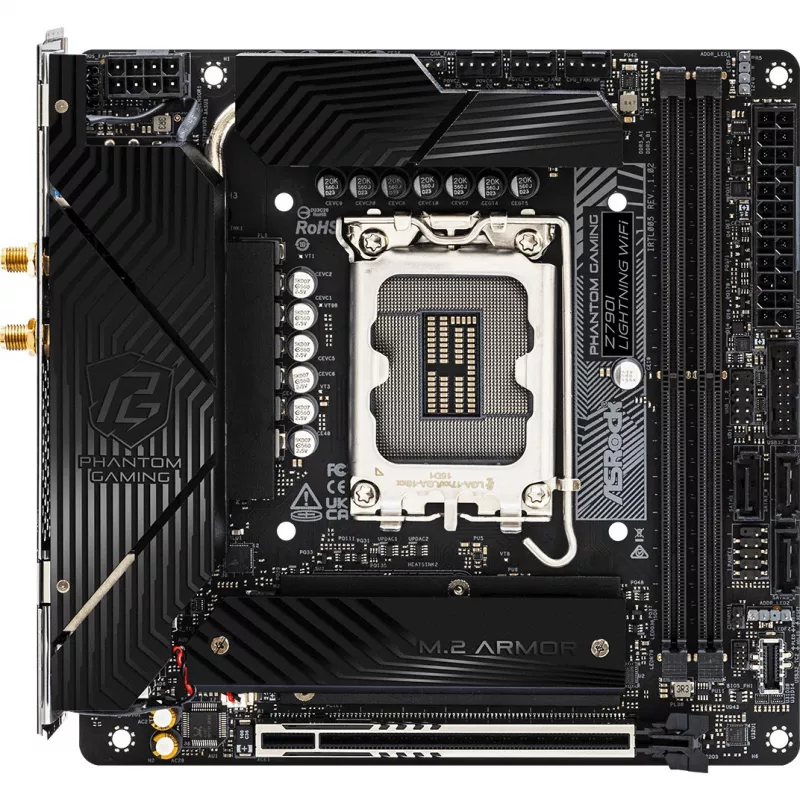

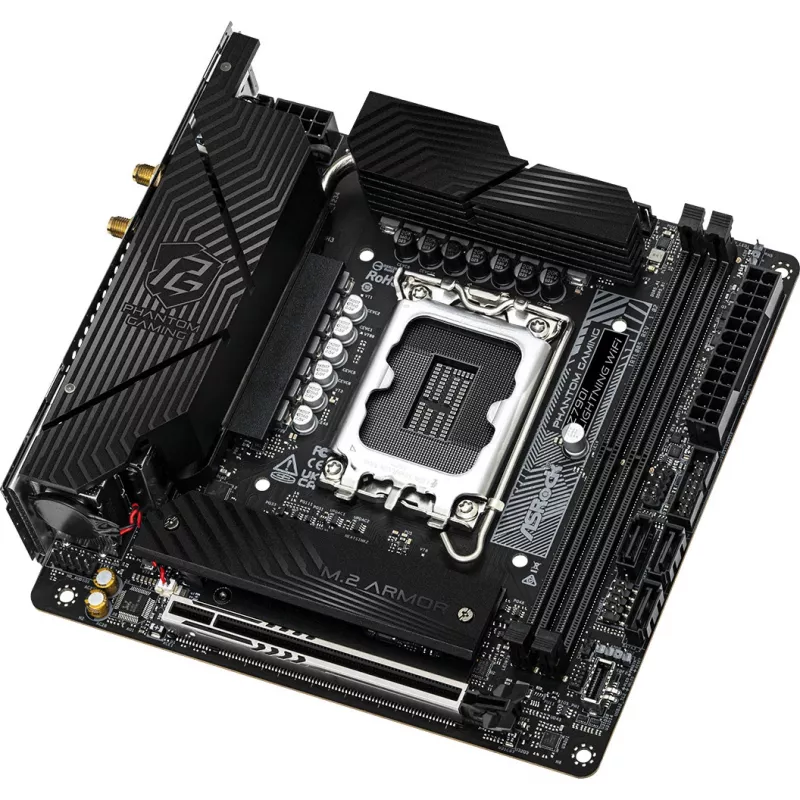

Pagrindinė plokštė ASRock Z790I LIGHTNING WIFI — Intel Z790, LGA 1700, Mini-ITX, DDR5 iki 8600 MHz, 2x DIMM, Wi‑Fi 6E, 2.5Gb LAN, 2x M.2

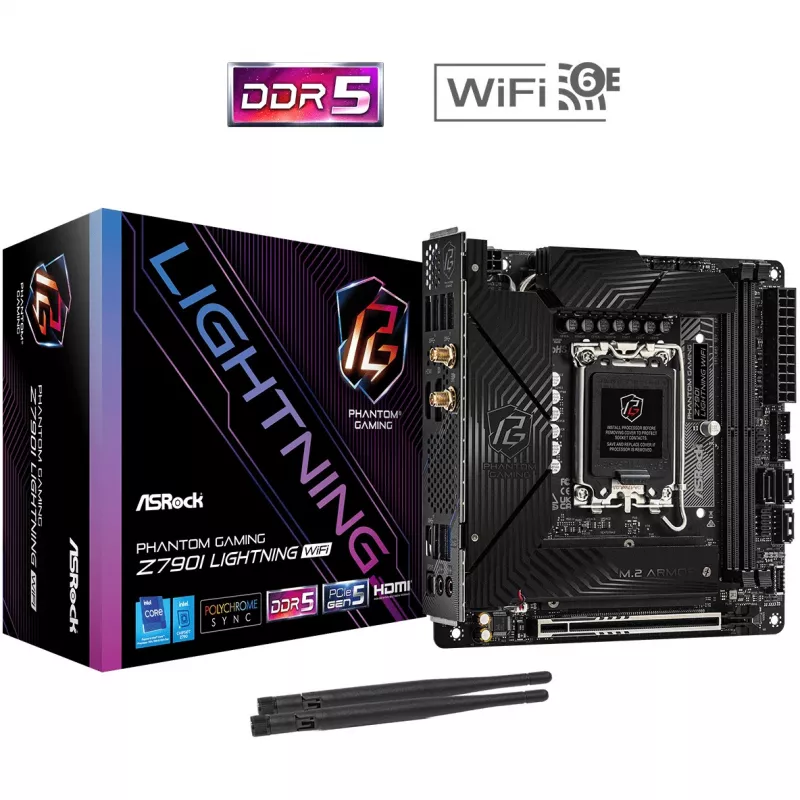

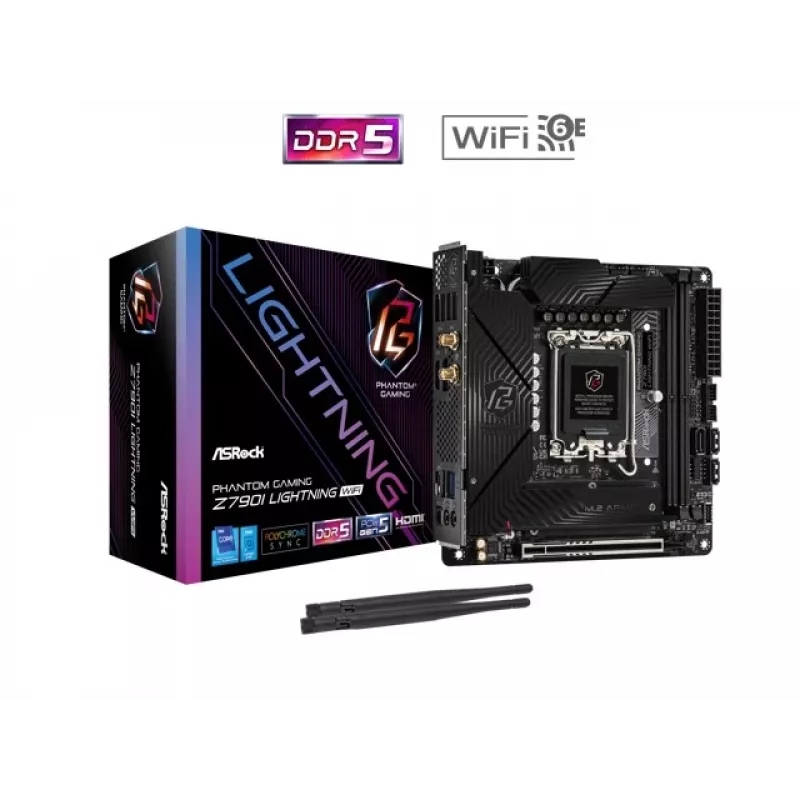

ASRock Z790I LIGHTNING WIFI yra kompaktiška Mini-ITX pagrindinė plokštė, paremta Intel Z790 lustų rinkiniu LGA 1700 procesoriams. Ji palaiko Intel Core i7 serijos procesorius, dvi DDR5 DIMM jungtis, iki 96 GB bendros atminties ir iki 8600 MHz dažnius, du M.2 PCIe 4.0 kaupiklius, SATA III ir bazinį RAID, integruotą Wi‑Fi 6E ir Bluetooth 5.3, 2.5 Gigabit Ethernet, atskirus HDMI ir DisplayPort vaizdo išėjimus, 7.1 kanalų garsą (Realtek ALC897) ir įvairius USB prievadus, įskaitant priekinio skydelio USB Type-C. Plokštė komplektuojama su antena, SATA kabeliu ir tvirtinimo varžtais.

Privalumai

Mini-ITX formos faktorius sujungia pilnai funkcionalų Intel Z790 lustų rinkinį su mažu užimamų vietos plotu, tinkamu kompaktiškiems surinkimams. Didelis DDR5 atminties palaikymas ir dvi M.2 PCIe 4.0 jungtys suteikia puikų našumą ir greitas kaupiklio parinktis. Integruotas Wi‑Fi 6E, Bluetooth 5.3 ir 2.5 Gb Ethernet užtikrina lanksčias tinklo jungtis, o keli USB prievadai ir priekinis USB-C palengvina išorinių įrenginių prijungimą. Integruotas 7.1 garsas ir šiuolaikiniai vaizdo išėjimai padeda naudoti sistemą multimedijai mažuose įrenginiuose.

Tinka

• Kompaktiškiems staliniams kompiuteriams ir mažo formato PC
• Namų biuro ir multimedijos sistemoms su atskirais vaizdo išėjimais
• Žaidimų ar produktyvumo sistemoms, kurioms reikia didelio greičio DDR5 atminties ir NVMe kaupiklių
• Sistemoms, kurioms reikalingas Wi‑Fi 6E, Bluetooth 5.3 ir 2.5 Gb laidinis tinklas

Pagrindinės specifikacijos

• Formos faktorius: Mini-ITX (170 mm x 170 mm)
• Lustų rinkinys: Intel Z790
• CPU lizdas: LGA 1700 (palaiko Intel Core i7 seriją)
• Atmintis: 2 x DIMM, DDR5, dviejų kanalų, iki 96 GB, iki 8600 MHz (nebuferizuota)
• Sandėliavimo sąsajos: 2 x M.2 (PCIe 4.0), SATA III, palaiko HDD & SSD
• RAID: palaikomas (nurodytas RAID 0)
• Išplėtimas: 1 x PCIe x16 (Gen5)
• Maksimali vaizdo išvesties raiška: iki 7680 x 4320
• Tinklas: Wi‑Fi 6E (802.11ax), Bluetooth 5.3, 2.5 Gigabit Ethernet
• Garsas: 7.1 kanalai, Realtek ALC897
• Galinės ir vidinės I/O ypatybės: HDMI, DisplayPort 1.4, keli USB Typee-A prievadai, 1 x USB 3.2 Gen2 Type-C (galinis), priekinio skydelio USB Type-C, SPDIF optinė išvestis, MIC ir line-out
• Maitinimo jungtys: 24-pin ATX, 8-pin EPS, 12V jungtis
• Aušinimas ir antraštės: CPU ventiliatoriaus jungtis, korpuso ventiliatorių jungtys (2), 2 adresuojamos RGB jungtys
• BIOS: UEFI AMI

Kaip naudoti

Įdiekite ASRock Z790I LIGHTNING WIFI į suderinamą Mini-ITX korpusą ir prijunkite suderinamą LGA 1700 procesorių bei tinkamą aušintuvą. Įstatykite iki dviejų DDR5 DIMM modulių pagal pagrindinės plokštės vadovą, kad būtų įjungtas dviejų kanalų veikimas, ir prijunkite maitinimą naudodami 24-pin ATX ir 8-pin EPS jungtis. Į M.2 lizdus įstatykite NVMe SSD arba prijunkite SATA kaupiklius naudodami pateiktą SATA kabelį; jei reikia, sukonfigūruokite RAID per BIOS. Prijunkite komplekte esančią Wi‑Fi anteną ir prijunkite išorinius ekranus per HDMI arba DisplayPort. Įdiekite operacinę sistemą (palaikoma Windows 11 x64) ir prireikus atnaujinkite UEFI / tvarkyklių paketus iš ASRock svetainės.

Rekomendacijos

Stabiliam aukšto dažnio DDR5 veikimui laikykitės atminties diegimo gairių, pateiktų vadove, ir naudokite patikrintus atminties rinkinius. Užtikrinkite pakankamą aušinimą ir naudokite kokybiškus maitinimo blokus, kurie turi reikiamas ATX ir EPS jungtis. Prieš pirmą naudojimą atnaujinkite UEFI į naujausią versiją ir įdiekite tinklo tvarkykles, kad būtų įjungtas Wi‑Fi 6E ir Bluetooth 5.3 funkcionalumas.
