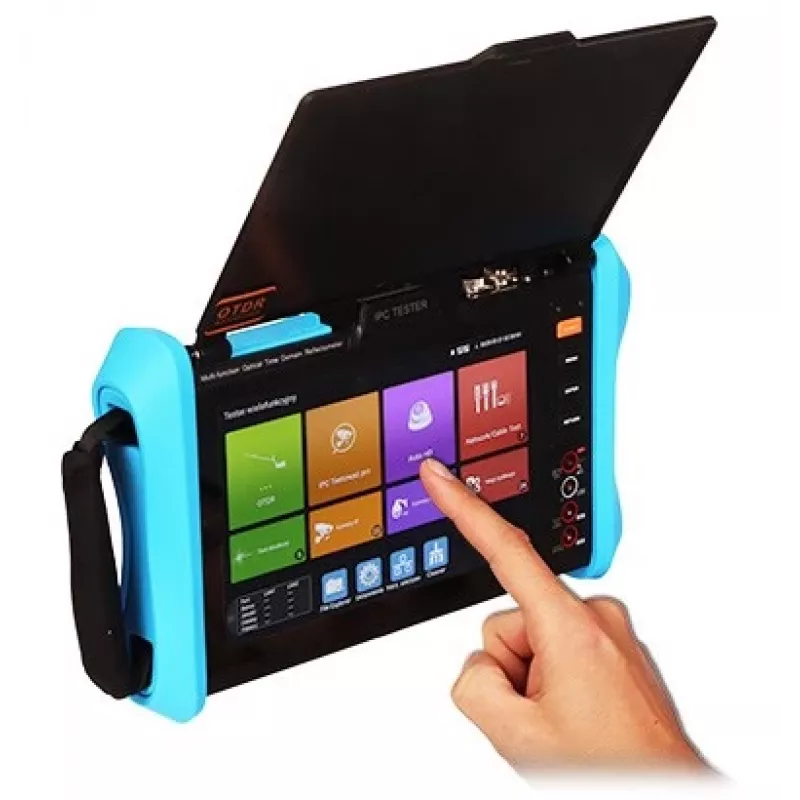

Optinis reflektometras su CCTV testeriu CS-R8-80H

CS-R8-80H yra profesionalus optinis reflektometras (OTDR) su integruotu CCTV testeriu, skirtas lauko technikams ir tinklų montuotojams. Jis sujungia kelias testavimo funkcijas: OTDR, VFL, OPM, OLS ir CCTV vaizdo testavimą, todėl yra viskas viename sprendimas šviesolaidžio ir stebėjimo sistemų priežiūrai.

Privalumai

Sujungia OTDR ir CCTV testerį viename nešiojamame įrenginyje, taupydamas laiką ir įrangos išlaidas. Turi 5 colių IPS jutiklinį ekraną, ilgą baterijos veikimo laiką iki 10 valandų ir palaiko kelis vaizdo formatus, įskaitant AHD, TVI, CVI ir CVBS. Įmontuotas VFL su 10 mW galia padeda greitai rasti šviesolaidžio lūžius.

Tinka

• Šviesolaidinių tinklų montavimui ir priežiūrai
• CCTV sistemų testavimui ir gedimų šalinimui
• Telekomunikacijų ir duomenų centrų technikams
• Lauko aptarnavimo inžinieriams

Pagrindinės specifikacijos

• OTDR bangos ilgiai: 1310 nm / 1550 nm
• Dinaminis diapazonas: 28 dB / 26 dB
• Įvykio negyvoji zona: 1 m
• Silpninimo negyvoji zona: 5 m
• Testavimo atstumas: iki 80 km
• VFL išėjimo galia: 10 mW (650 nm)
• OPM bangos ilgių diapazonas: 850/1300/1310/1490/1550/1625 nm
• OPM matavimo diapazonas: nuo -70 iki +10 dBm
• OLS bangos ilgiai: 1310 nm / 1550 nm
• OLS išėjimo galia: -5 dBm
• CCTV vaizdo įvestis: AHD, TVI, CVI (iki 8 MP), CVBS
• CCTV maitinimo išėjimas: DC 12 V / 3 A
• Ekranas: 5 colių IPS jutiklinis, 800x480 pikselių
• Vidinė atmintis: 8 GB (palaiko SD kortelę)
• Baterija: 7,4 V 5200 mAh Li-ion, iki 10 valandų
• Kabelių testavimas: RJ45 TDR, UTP/STP, tęstinumas, trumpasis jungimas, atvira grandinė, kryžminimas

Rekomendacijos

Siekiant optimalaus veikimo, naudokite standartines SC/APC arba SC/UPC jungtis. Įrenginys suderinamas su dauguma šviesolaidinių kabelių ir CCTV kamerų. Prieš naudojimą lauke įkraukite bateriją.
