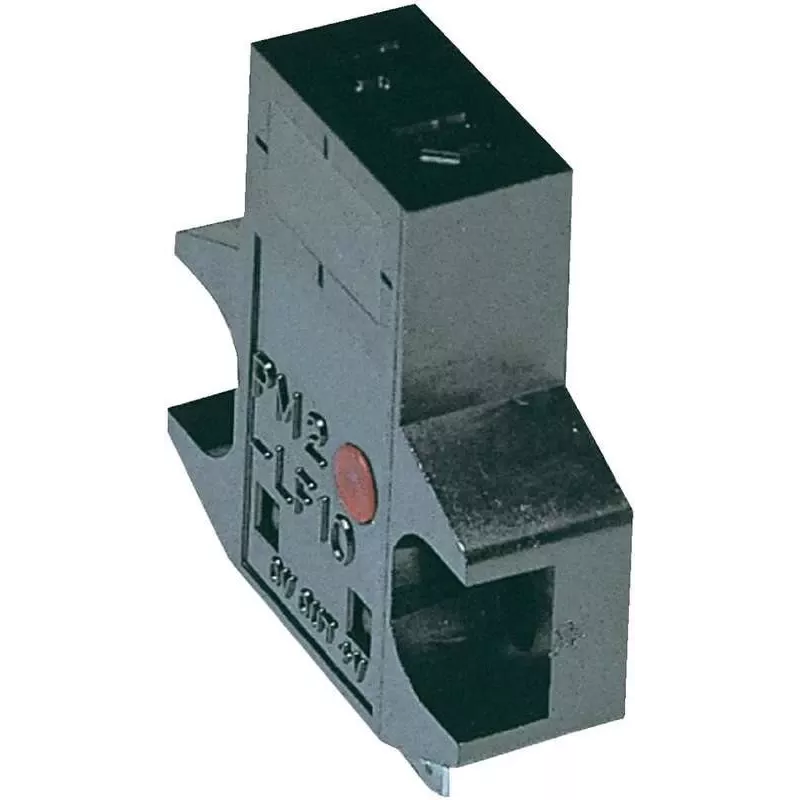

Mikrojutiklis fotoelektrinis Panasonic PM2LF10, difuzinis ĮJUNGTA, jutimo nuotolis 2,5–8 mm

„Panasonic PM2LF10“ yra miniatiūrinis fotoelektrinis šviesos jutiklis, veikiantis difuziniu įjungimo režimu ir turintis trumpą 2,5–8 mm jutimo nuotolį. Kompaktiškas optinis elementas ir korpusas sukurti mažų matmenų objektų aptikimui ir buvimo stebėjimui ankštose erdvėse, kur reikalingas bekontaktis artimojo nuotolio aptikimas. Šis jutiklis užtikrina paprastą difuzinį atspindžio aptikimą, tinkamą integruoti į automatizavimo įrangą, robotų galinius įtaisus ir kompaktiškas surinkimo stotis.

Privalumai

Labai mažas jutiklio dydis leidžia jį montuoti ankštose mechaninėse konstrukcijose ir siaurose tvirtinimo vietose. Difuzinis ĮJUNGTA veikimas supaprastina laidų sujungimą ir logikos integravimą, nes užtikrina aiškų šviesos įjungimo išėjimą, kai atspindintis paviršius yra nustatytame nuotolyje. Trumpas jutimo atstumas pagerina artimojo lauko aptikimo stabilumą, sumažindamas jautrumą foniniams objektams, esantiems už numatytos aptikimo zonos.

Tinka

• Trumpojo nuotolio objektų buvimo aptikimui surinkimo linijose
• Rankos galo įrangai ir mažiems robotų griebtuvams
• Padėties patikrinimui kompaktiškuose automatizavimo moduliuose
• Detalių su atspindinčiais arba matiniais paviršiais aptikimui kelių milimetrų atstumu

Pagrindinės specifikacijos

• Veikimo principas: difuzinis atspindžio fotoelektrinis jutimas
• Perjungimo režimas: šviesos įjungimas (difuzinis ĮJUNGTA)
• Jutimo nuotolis: 2,5–8 mm
• Formos faktorius: miniatiūrinis optinis jutiklis, skirtas ankštoms erdvėms
• Taikinio tipas: atspindintys paviršiai ir artimi objektai

Kaip naudoti

Sumontuokite jutiklį nukreiptą į taikinio zoną taip, kad spinduliuojanti ir priimanti optika turėtų aiškų aptikimo zonos vaizdą nurodytu nuotoliu. Sureguliuokite padėtį, kad taikiniai, praeinantys per 2,5–8 mm langą, patikimai pertrauktų arba atspindėtų šviesą, kad būtų sukurtas stabilus ĮJUNGTA išėjimas. Įsitikinkite, kad laidai atitinka prietaiso elektrines specifikacijas ir kad jutiklis yra pritvirtintas, kad būtų išvengta judėjimo ar vibracijos, galinčių pakeisti jutimo atstumą. Prieš galutinį paleidimą patikrinkite aptikimą su reprezentatyviomis detalėmis, kad patvirtintumėte patikimą perjungimą.

Rekomendacijos

Kad veikimas būtų pastovus, laikykite optiką švarią nuo dulkių ir nešvarumų ir venkite stiprios aplinkos šviesos, tiesiogiai patenkančios į jutiklį. Jei įmanoma, naudokite atspindinčius taikinius arba užtikrinkite vienodą paviršiaus apdailą, kad pagerintumėte aptikimo patikimumą 2,5–8 mm diapazone.
