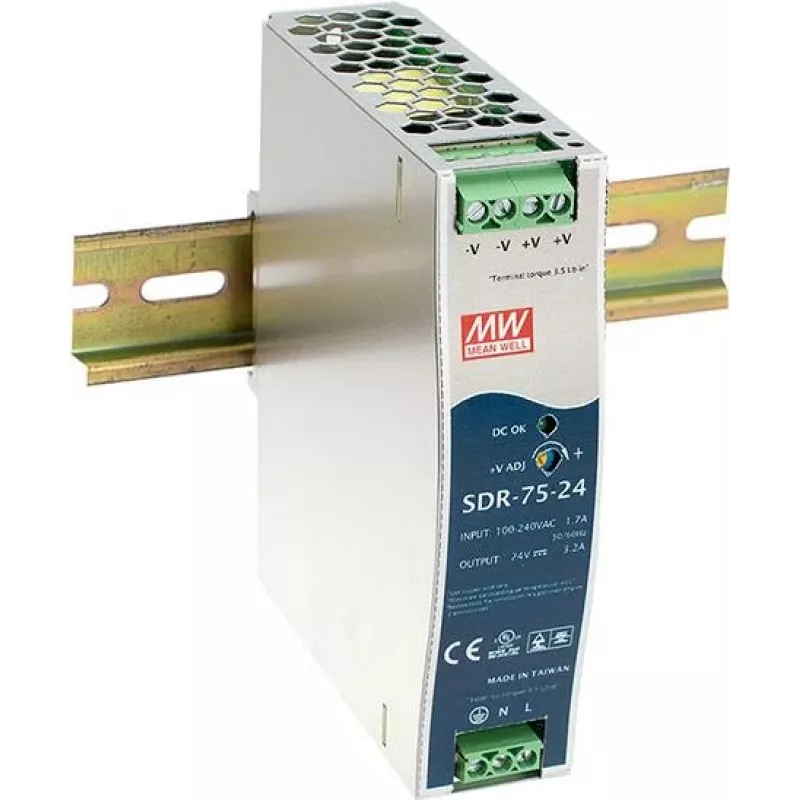

Maitinimo blokas MEAN WELL SDR-75-24 77W Metalinis

„MEAN WELL SDR-75-24 77W Metalinis“ yra kompaktiškas pramoninis maitinimo blokas, tiekiantis 24 V nuolatinės srovės išėjimą, kurio nuolatinė galia yra 77 W, o didžiausia galia – iki 150 % trumpam laikui. Sukurtas montuoti ant DIN bėgelio valdymo spintose, jis priima platų kintamosios srovės įėjimo diapazoną nuo 88 iki 264 V ir užtikrina didelį energijos konversijos efektyvumą iki 90 %. Metalinis korpusas ir konvekcinis aušinimas leidžia veikti tyliai be ventiliatorių, o pramoninei aplinkai skirti saugos sertifikatai užtikrina atitiktį atitinkamiems standartams.

Privalumai

Šis maitinimo blokas sujungia kompaktiškus matmenis su patikimu veikimu: siauras 32 mm plotis leidžia tankiai montuoti valdymo skyduose, o 77 W nuolatinė išėjimo galia su 150 % didžiausios apkrovos galimybe palaiko sudėtingas paleidimo ar įsijungimo srovės sąlygas. Didelis efektyvumas ir maži nuostoliai mažina šilumos generavimą, gerina patikimumą ir mažina aplinkos temperatūros įtampą. Įrenginiui atliktas 100 % visos apkrovos įdirbio bandymas, jis turi aukštą MTBF, prisidedant prie ilgo tarnavimo laiko. Montavimas ant standartinių TS-35/7,5 arba 15 DIN bėgelių supaprastina integraciją ir techninę priežiūrą.

Tinka

• Pramoninės automatikos valdymo spintoms
• Signalo ir ryšio įrangai
• PLC ir įvesties / išvesties moduliams
• Mašinų ir procesų valdymo sistemoms
• Nuotoliniam stebėjimui ir prietaisams

Pagrindinės specifikacijos

• Išėjimo įtampa: 24 V DC
• Nuolatinė išėjimo galia: 77 W
• Didžiausios galios galimybė: iki 150 % (trumpalaikė)
• Įėjimo įtampos diapazonas: 88–264 V AC
• Efektyvumas: iki 90 %
• Aušinimo būdas: laisva oro konvekcija (be ventiliatoriaus)
• Matmenys (P×G×A): 32 mm × 102 mm × 125,2 mm
• Montavimas: DIN bėgelis TS-35/7,5 arba TS-35/15
• Saugos standartai: sertifikuota pagal UL508 ir TUV EN60950-1
• Įdirbis: atliktas 100 % visos apkrovos įdirbio bandymas
• Patikimumas: aukštas MTBF (vidutinis laikas tarp gedimų)

Kaip naudoti

Sumontuokite įrenginį ant suderinamo TS-35 DIN bėgelio tinkamai vėdinamame korpuse. Prijunkite kintamosios srovės maitinimą prie įėjimo gnybtų, laikydamiesi poliškumo ir apsauginio įžeminimo jungties. Prijunkite 24 V DC apkrovą prie išėjimo gnybtų, užtikrindami, kad bendra apkrova įprasto veikimo metu neviršytų nuolatinės 77 W galios; atsižvelkite į trumpalaikę didžiausią galią, vertindami įsijungimo sroves. Prieš įjungdami patikrinkite instaliaciją pagal taikomus elektros kodeksus ir įrangos saugos dokumentaciją.

Rekomendacijos

Pastatykite maitinimo bloką ten, kur oro srautas netrukdomas, kad būtų palaikomas konvekcinis aušinimas; venkite montuoti šalia šilumos šaltinių. Kad veikimas būtų stabilus, palaikykite aplinkos temperatūrą nurodytame įrenginio veikimo diapazone ir užtikrinkite, kad jungtys būtų priveržtos rekomenduojamu sukimo momentu. Naudokite tinkamus saugiklius įėjimo ir išėjimo grandinėse ir laikykitės vietinių įžeminimo bei apsauginių įtaisų reglamentų.
