Maitinimo blokas Extralink SCP-50-24 27.6V 50W 24V aliuminis

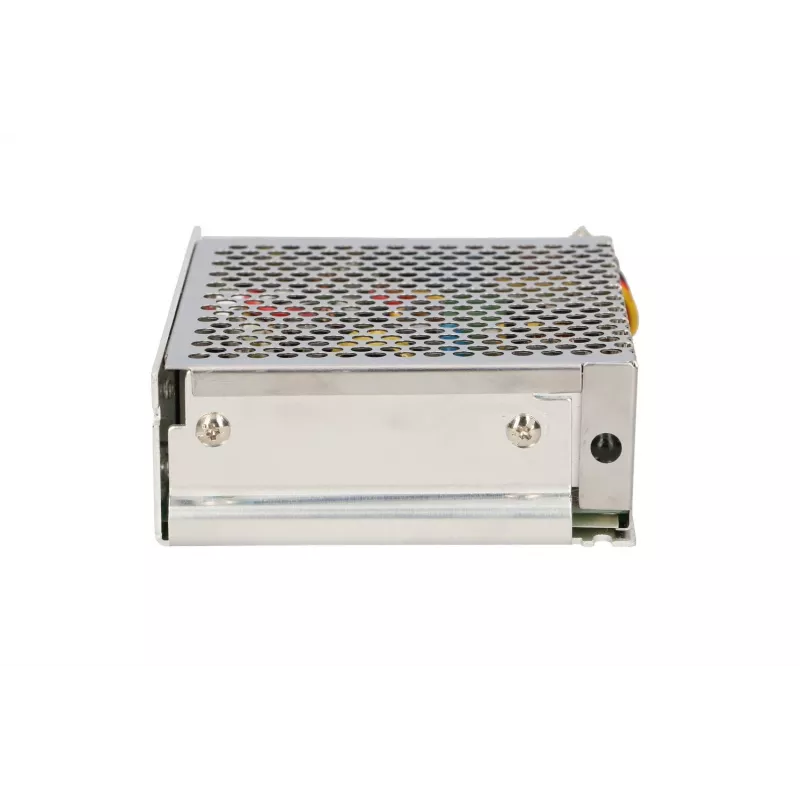

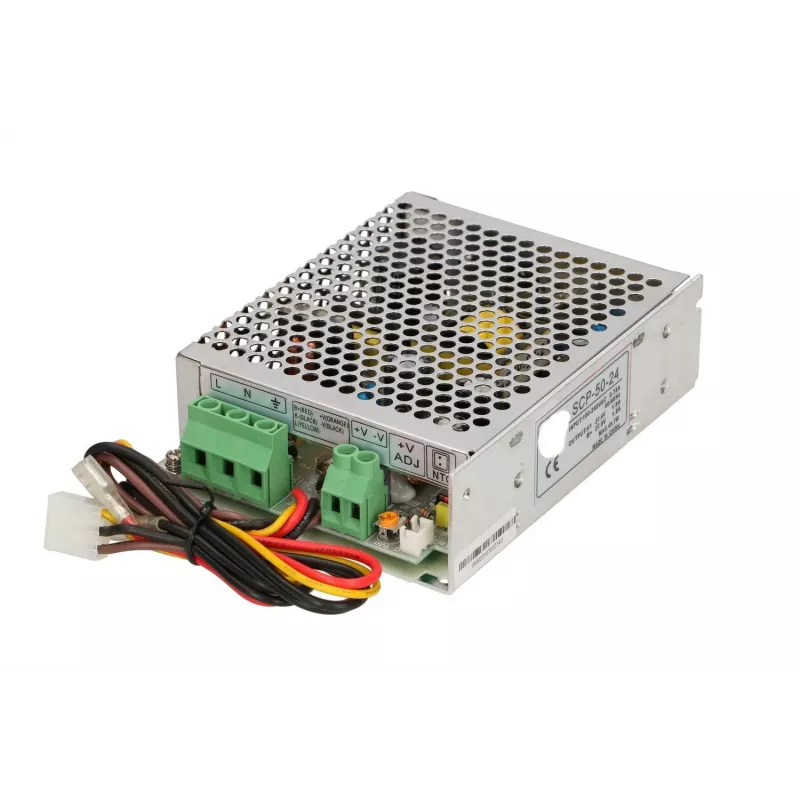

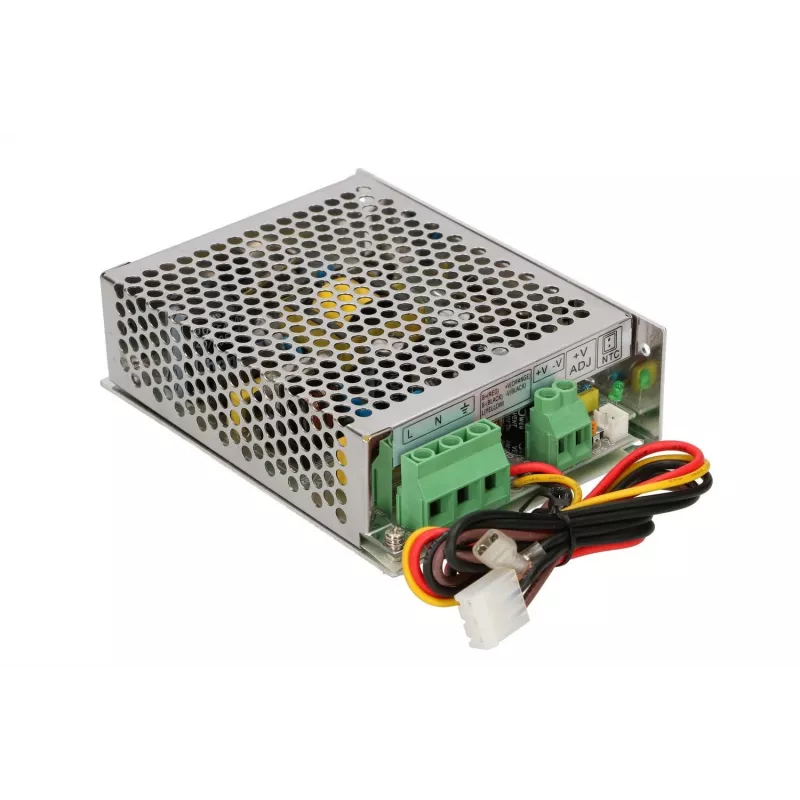

Extralink SCP-50-24 27.6V 50W 24V aliuminis yra kompaktiškas buferinis maitinimo šaltinis, skirtas 24V sistemoms. Jis konvertuoja 100–240V kintamosios srovės tinklo įtampą į stabilią nuolatinės srovės išvestį ir turi įmontuotą baterijos įkroviklį, leidžiantį prijungti išorinę bateriją, kad būtų tiekiama energija prijungtiems įrenginiams dingus tinklui. Įrenginys pasižymi pasyviu aušinimu ir aliuminiu korpusu su perforacijomis, palaikančiomis oro srautą ir šilumos išsklaidymą. Dėl mažų matmenų (99 mm x 97 mm x 38 mm) ir varžtinių jungčių jis tinkamas montuoti įvairiose elektros ir elektroninėse sistemose.

Privalumai

Aliuminis korpusas užtikrina patvarumą ir efektyvų šilumos laidumą, o perforuota konstrukcija pagerina pasyvų aušinimą be judančių dalių. Integruota baterijos įkrovimo funkcija užtikrina maitinimo tęstinumą, persijungiant į prijungtą bateriją, kai dingsta tinklas. Varžtiniai gnybtai yra aiškiai pažymėti saugiam ir teisingam prijungimui, o potenciometras leidžia tiksliai reguliuoti išėjimo įtampą palaikomame diapazone. Kompaktiški matmenys ir lengva konstrukcija supaprastina montavimą ankštose vietose.

Tinka

• Atsarginiam maitinimui tinklo įrangai, apsaugos sistemoms ir prieigos kontrolei
• 24V pramoninių jutiklių, valdiklių ir mažos galios įrenginių maitinimui
• Mažiems UPS sprendimams ir baterijomis paremtiems įrenginiams spintose ar korpusuose

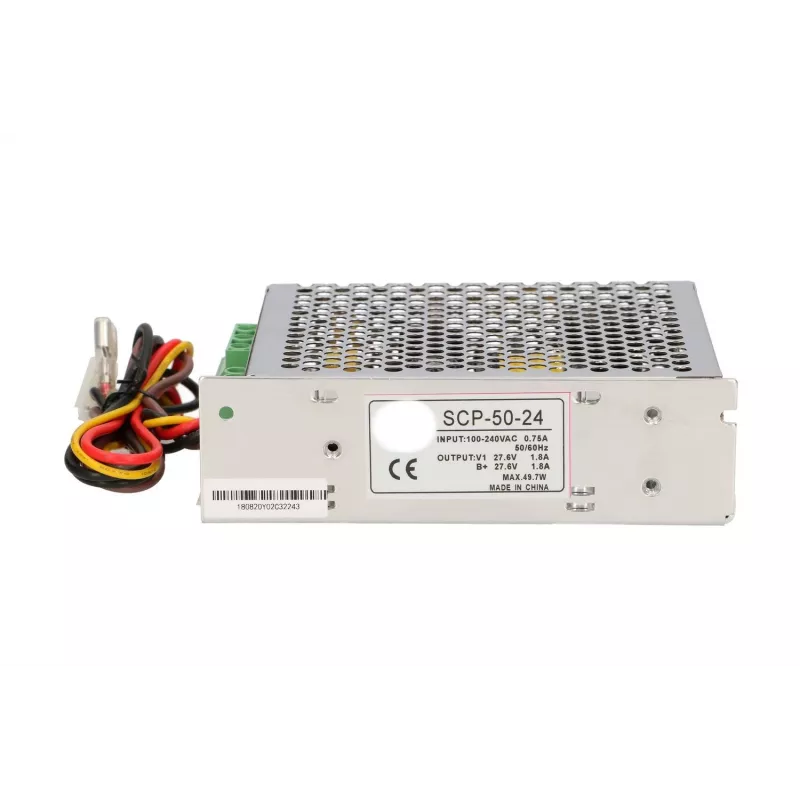

Pagrindinės specifikacijos

• Įėjimo įtampos diapazonas: 100–240V kintamoji srovė
• Nominali išėjimo įtampa: 24V nuolatinė srovė (reguliuojama iki 27.6V)
• Išėjimo galia: 50 W
• Integruotas baterijos įkroviklis išorinei baterijai prijungti

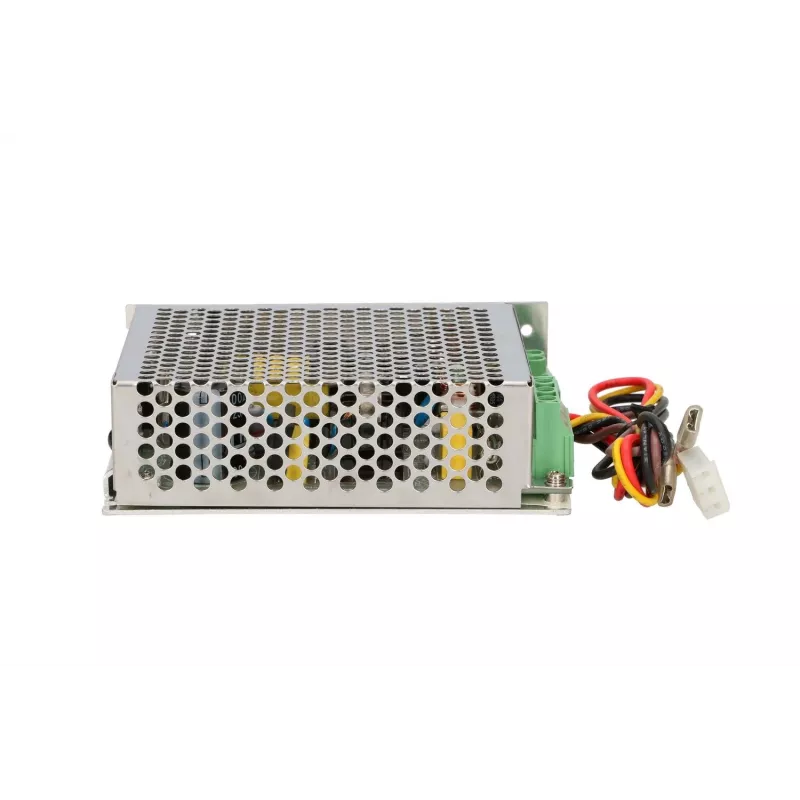

• Pasyvus aušinimas su perforuotu aliuminiu korpusu

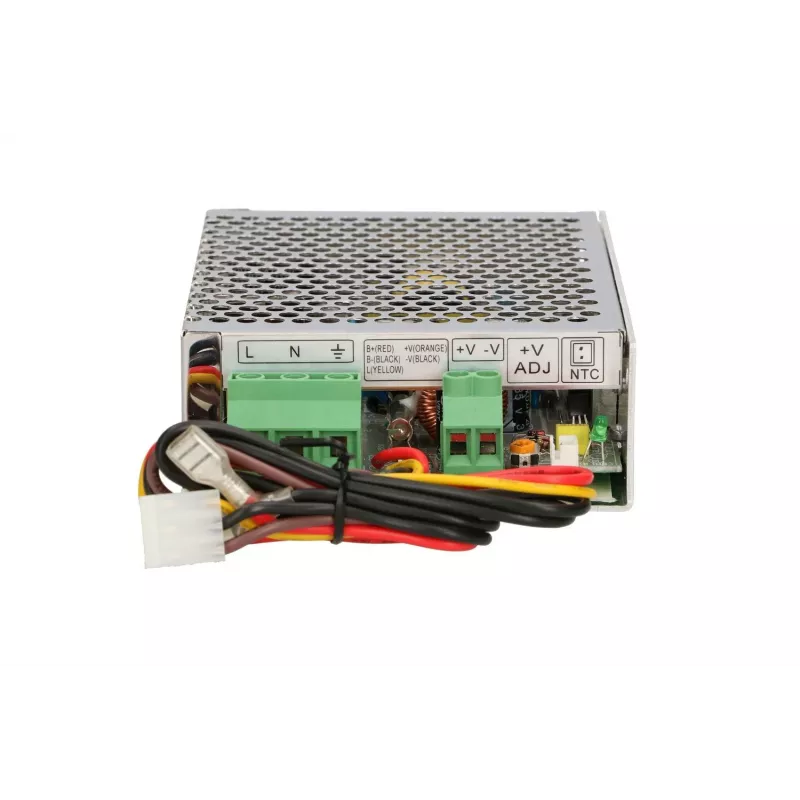

• Jungties tipas: pažymėti varžtiniai gnybtai
• Matmenys: 99 mm x 97 mm x 38 mm
• Svoris: 0.4 kg
• Gaminio spalva: aliuminis

Kaip naudoti

Maitinimo šaltinį montuokite gerai vėdinamoje vietoje arba korpuse, kuris leidžia oro srautui tekėti pro perforuotą korpusą. Prijunkite kintamosios srovės įėjimą (100–240V) prie numatytų varžtinių gnybtų, tada prijunkite nuolatinės srovės išėjimą ir išorinę bateriją pagal poliškumo žymėjimus. Naudodamiesi potenciometru nustatykite reikiamą išėjimo įtampą savo 24V įrenginiams ir patikrinkite įtampą esant apkrovai. Laikykitės standartinių elektros saugos procedūrų ir užtikrinkite, kad būtų sumontuoti saugikliai ar grandinės apsauga, kaip reikalaujama vietinių taisyklių.

Rekomendacijos

Įrenkite įrenginį atokiau nuo drėgmės ir tiesioginių šilumos šaltinių; palikite tarpą aplink perforuotą korpusą tinkamam pasyviam aušinimui. Naudokite išorinę bateriją su atitinkama talpa ir specifikacijomis, atsižvelgiant į numatomą atsarginio maitinimo laiką, ir reguliariai tikrinkite baterijos būklę bei gnybtų jungtis. Integruojant su kritinėmis sistemomis, tokiomis kaip apsaugos ar tinklo įranga, įdiekite tinkamą viršsrovių apsaugą ir periodiškai testuokite baterijos atsarginio maitinimo funkciją.
