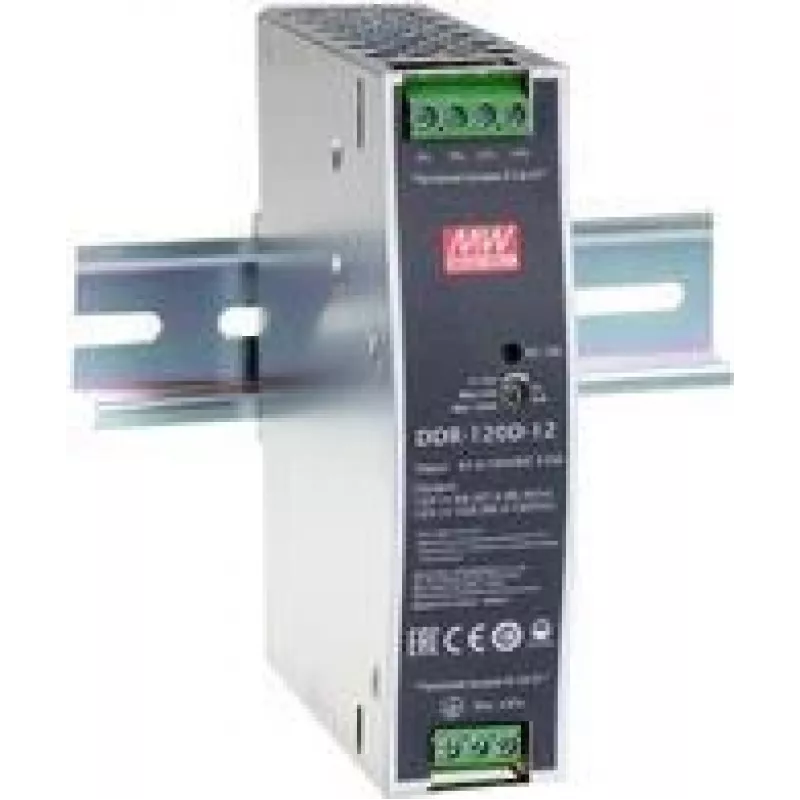

Maitinimo adapteris MEAN WELL DDR-120B-12

MEAN WELL DDR-120B-12 yra itin plonas pramoninis nuolatinės srovės keitiklis, skirtas montuoti ant DIN bėgelio, su plačiu įėjimo įtampos diapazonu nuo 16,8 iki 33,6 V DC ir vienu 12 V DC išėjimu, kurio vardinė srovė yra 10 A (120 W). Kompaktiškas metalinis korpusas yra 32 mm (P) × 102 mm (G) × 125,2 mm (A) dydžio, o įrenginys atitinka RoHS reikalavimus, todėl tinka ribotos erdvės valdymo spintoms ir pramoniniam energijos paskirstymui.

Privalumai

DDR-120B-12 užtikrina stabilų 12 V išėjimą su iki 10 A srove labai siaurame korpuse, skirtame montuoti ant DIN bėgelio. Platus įėjimo diapazonas leidžia naudoti su baterijomis maitinamomis arba kintamos įtampos sistemomis, o atitiktis RoHS užtikrina aplinkosaugos reikalavimų laikymąsi. Dėl kompaktiško dydžio keitiklį galima įrengti tankiuose įrangos stovuose arba mažose spintose.

Tinka

• Pramoninėms valdymo spintoms ir automatikos skydams
• Energijos paskirstymui ant bėgelio PLC įrenginiams ir lauko įtaisams
• Baterijomis maitinamoms sistemoms ir įtampos keitimui transporto priemonėse ar mašinose
• OEM įrangai, kur erdvė yra ribota

Pagrindinės specifikacijos

• Modelis: MEAN WELL DDR-120B-12 (MPN: DDR-120B-12, EAN: 4021087051033)
• Įėjimo įtampa: 16,8–33,6 V DC
• Išėjimas: 12 V DC, 10 A (120 W)
• Matmenys: 32 mm × 102 mm × 125,2 mm (P × G × A)
• Montavimas: DIN bėgelis
• Atitiktis: RoHS
• Kiekis pakuotėje: 28 vnt.

Kaip naudoti

Sumontuokite keitiklį ant standartinio DIN bėgelio valdymo spintoje. Prijunkite nuolatinės srovės įėjimą prie tinkamo 16,8–33,6 V maitinimo šaltinio, laikydamiesi poliškumo ir naudodami tinkamo galingumo laidus bei saugiklius. Prijunkite 12 V DC išėjimą prie apkrovos, užtikrindami, kad bendras srovės suvartojimas neviršytų 10 A. Užtikrinkite tinkamą vėdinimą aplink įrenginį ir montuodami laikykitės vietinių elektros instaliacijos taisyklių.

Rekomendacijos

Kad veikimas būtų patikimas, neviršykite nurodyto įėjimo diapazono ir išėjimo srovės; naudokite trumpus, tinkamos galios laidus ir įėjimo pusėje įrenkite apsauginius saugiklius. Naudojant baterijomis maitinamose sistemose, patikrinkite pereinamuosius reiškinius ir, jei reikia, įdiekite papildomą filtravimą.
