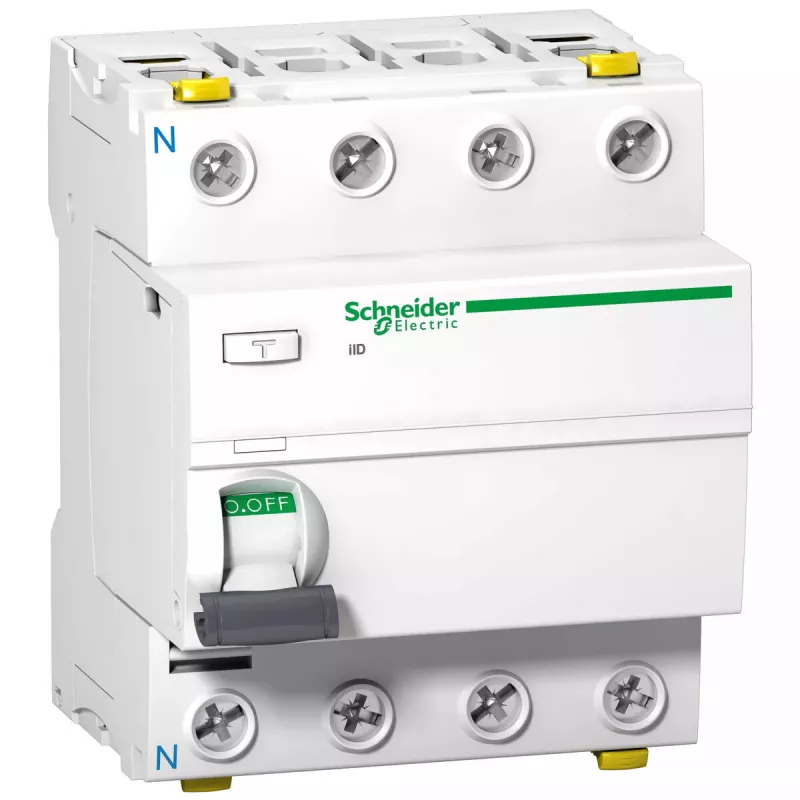

Liekamosios srovės įtaisas Schneider Electric A9Z21425, A tipas, 25 A, 380–415 V, 1500 A išjungimo geba

Schneider Electric A9Z21425 yra keturių polių liekamosios srovės įtaisas (A tipas), skirtas aptikti kintamosios ir pulsuojančios vienkryptės srovės įžeminimo nuotėkio sroves žemos įtampos įrenginiuose, kurių vardinė įtampa yra nuo 380 iki 415 V. Šis kompaktiškas, ant DIN bėgelio montuojamas įtaisas, kurio vardinė srovė yra 25 A, o išjungimo geba – 1500 A, užtikrina selektyvią apsaugą grandinėms gyvenamuosiuose ir komerciniuose skirstomuosiuose skyduose. Įtaisas tinka standartiniam skydų montavimui ir yra skirtas naudoti ten, kur reikia aptikti tiek kintamos, tiek pulsuojančios vienkryptės srovės nuotėkį.

Privalumai

Įtaisas užtikrina patikimą įžeminimo gedimų aptikimą kintamosios ir pulsuojančios vienkryptės srovės liekamosioms srovėms, derindamas tikslų jautrumą su kompaktiškais matmenimis, tinkančiais ribotos vietos skydams. Jo keturių polių konstrukcija užtikrina vienalaikį visų fazių ir, jei taikoma, nulinio laido atjungimą, didindama saugą trifazėse sistemose. 1500 A išjungimo geba suteikia patikimumą tipinėms perkrovos ir trumpojo jungimo sąlygoms buitiniuose ir lengvuosiuose komerciniuose įrenginiuose.

Tinka

• Trifazių skirstomųjų grandinių apsaugai gyvenamuosiuose ir komerciniuose skirstomuosiuose skyduose
• Elektros skydams, kuriuose reikia aptikti kintamosios ir pulsuojančios vienkryptės srovės nuotėkio sroves
• Pritaikymams, kai sistemos vardinė įtampa yra 380–415 V

Pagrindinės specifikacijos

• Įtaiso tipas: A tipo liekamosios srovės įtaisas (RCD)
• Polių skaičius: 4P (keturių polių)
• Vardinė srovė: 25 A
• Vardinė darbinė įtampa: 380–415 V
• Liekamosios darbinės srovės vertė: 30 mA
• Išjungimo geba (Icn): 1500 A
• Montavimas: ant DIN bėgelio
• Matmenys (apytiksliai): 72 × 73 × 91 mm

Kaip naudoti

Sumontuokite liekamosios srovės įtaisą ant standartinio DIN bėgelio skirstomajame skyde, laikydamiesi vietinių laidų montavimo taisyklių ir gamintojo montavimo instrukcijų. Prijunkite maitinimo ir apkrovos laidininkus prie atitinkamų gnybtų, užtikrindami teisingą fazių seką ir patikimas jungtis. Patikrinkite, ar įtaisas suderinamas su prieš jį esančia viršsrovių apsauga ir sistemos įžeminimo schema. Po montavimo, prieš paleisdami grandinę, patikrinkite, ar įtaisas tinkamai veikia, naudodami bandymo mygtuką.

Rekomendacijos

Reguliariai tikrinkite įtaisą, naudodami integruotą bandymo mygtuką, laikydamiesi vietiniuose reglamentuose nurodytų intervalų, kad užtikrintumėte nuolatinį jautrumą įžeminimo nuotėkiui. Užtikrinkite suderinamumą su prieš tai esančiais apsauginiais įtaisais ir patikrinkite, ar parinkta vardinė srovė ir liekamosios darbinės srovės vertė atitinka saugomas grandines ir taikomus saugos standartus.
