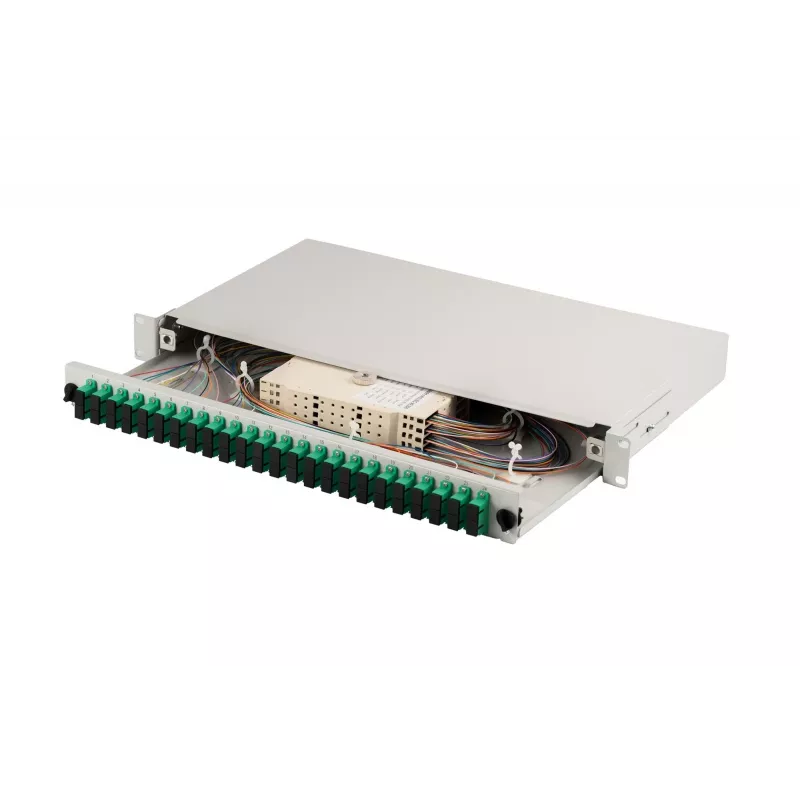

Komutacinis skydelis ART DN-96322-9-APC 24x SC APC dvipusis OS2

Komutacinis skydelis ART DN-96322-9-APC 24x SC APC dvipusis OS2 suteikia kompaktišką, priekinės prieigos prieigą vienmodžių optinių kabelių terminavimo tašką. Sukurtas struktūrizuotoms šviesolaidinėms instaliacijoms telekomunikacijų spintose, serverių patalpose ir duomenų centruose, šis 19" suderinamas skydelis sutvarko iki 24 dvipusių SC APC jungčių viename įrenginyje. Jis palaiko OS2 vienmodžio šviesolaidžio standartus ir suteikia apsaugą jautrioms jungtims, kartu užtikrindamas lengvą prieigą priežiūrai ir tinklo perkonfigūravimui.

Privalumai

Komutacinis skydelis pasižymi erdvę taupančiu 24 prievadų išdėstymu su priekyje esančiais SC APC dvipusiais adapteriais, kurie mažina įterpimo nuostolius ir palaiko nuoseklų optinį našumą OS2 šviesolaidžiui. Tvirtas korpusas apsaugo šviesolaidžių jungtis nuo dulkių ir mechaninio įtempimo, o standartizuotas formos faktorius supaprastina montavimą 19 colių stovuose ir spintose. Priekinė prieiga prie jungčių palengvina greitą testavimą, perjungimą ir keitimus netrikdant kabelių vedimo už skydelio.

Tinka

• Struktūrizuotam kabelių vedimui duomenų centruose ir serverių patalpose
• Telekomunikacijų ir centrinių stočių instaliacijoms
• Optinio šviesolaidžio paskirstymui įmonių tinkluose
• Šviesolaidžio magistralės terminavimui ir kryžminio sujungimo skydams

Pagrindinės specifikacijos

• Jungties tipas: SC APC dvipusis
• Prievadų skaičius: 24 dvipusiai (48 šviesolaidžio terminacijos)
• Palaikomas šviesolaidžio tipas: OS2 vienmodis
• Montavimas: suderinamas su 19 colių stovu
• Priekinė prieiga: taip, priekyje esantis adapterių skydelis
• Skydelio medžiaga: metalinis korpusas su adapterių plokšte

Kaip naudoti

Sumontuokite komutacinį skydelį standartiniame 19 colių stove arba spintoje naudodami tinkamus varžtus ir veržlių narvelius. Nuveskite įeinančius ir išeinančius šviesolaidžių kabelius į skydelio galą ir pritvirtinkite juos įtempimo mažinimo arba kabelių valdymo priedais. Terminuokite sujungimo laidus ar magistralinius kabelius prie galinių šviesolaidžio prievadų ir priekiniame skydelyje sumontuokite SC APC dvipusius adapterius, kad sukurtumėte apsaugotus prijungimo taškus. Po terminavimo atlikite įterpimo nuostolių ir tęstinumo testus ir pažymėkite prievadus, kad juos būtų lengva identifikuoti eksploatacijos ir priežiūros metu.

Rekomendacijos

Kai nenaudojamos, laikykite SC APC jungtis uždengtas dangteliais, kad išvengtumėte užteršimo. Laikykitės standartinių darbo su vienmodžiu šviesolaidžiu procedūrų: venkite staigių lenkimų, išlaikykite minimalų lenkimo spindulį ir naudokite tinkamus valymo įrankius APC galiniams paviršiams. Didelio tankio instaliacijose derinkite skydelį su horizontaliais ir vertikaliais kabelių tvarkikliais, kad išlaikytumėte tvarkingą vedimą ir sumažintumėte įtampą šviesolaidžio terminacijose.
