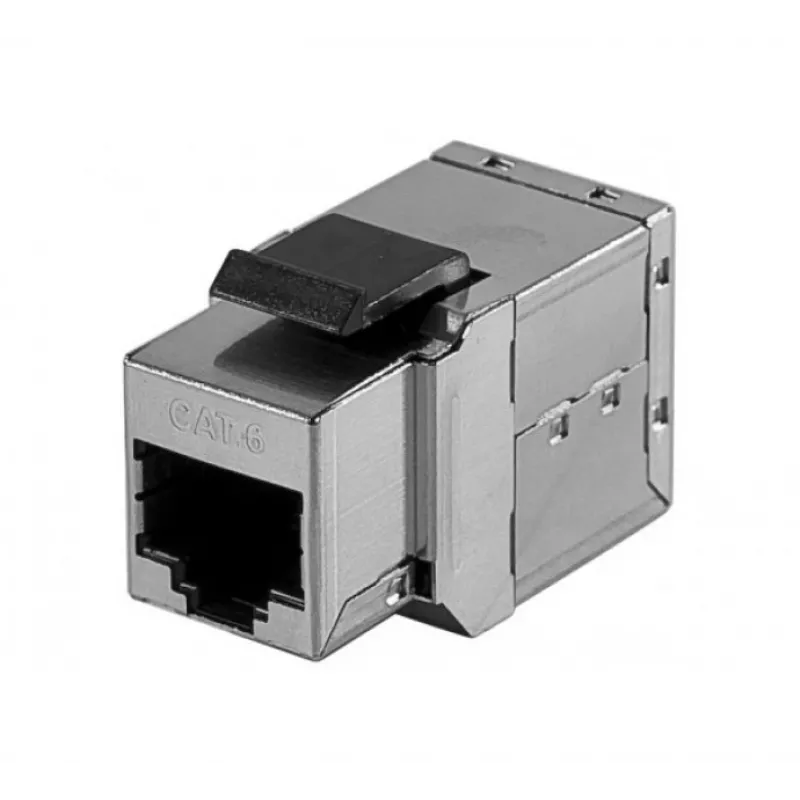

Keystone modulis Hypertec 272230-HY plokščias pilkas RJ-45

Hypertec 272230-HY keystone modulis plokščios pilkos spalvos yra vieno prievado RJ-45 įdėklas, skirtas moduliniams tinklo priekiniams skydeliams ir pataisų skydams. Jo žemo profilio plokščia konstrukcija sumažina išsikišimą už sieninių plokščių ir ankštose įrengimo erdvėse, tuo pačiu suteikdama standartinę Ethernet sąsają varinėms vytos poros kabeliams. Parduodamas po vieną, šis keystone modulis leidžia lanksčią plėtrą arba keitimą struktūrizuotose kabelių instaliacijose ir yra suderinamas su įprastais keystone korpusais ir laikikliais.

Privalumai

Plokščia konstrukcija sumažina erdvės poreikį ir įgalina tvarkingas, žemo profilio instaliacijas negiliose galinėse dėžutėse ir plonose priekinėse plokštėse. Pilka apdaila suteikia neutralią vizualinę išvaizdą, kuri dera su daugeliu interjero stilių. Su standartine RJ-45 sąsaja modulis palaiko paprastą prijungimą ir greitą prijunk-ir-naudok ryšį naudojant įprastus komutacinius kabelius, o jo vieno prievado formatas sumažina atsargų perteklių leidžiant selektyvų pirkimą.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite keystone modulį į suderinamą angą priekinėje plokštėje arba pataisų skyde, kol jis užsifiksuos. Prijunkite įeinančią vytos poros kabelį prie RJ-45 kontaktų pagal reikiamą laidų schemą (T568A arba T568B), naudodami tinkamą prispaudimo įrankį arba prijungimo metodą modulio tipui. Po prijungimo prijunkite standartinį Ethernet komutacinį kabelį prie RJ-45 lizdo tinklo ryšiui. Įsitikinkite, kad modulis visiškai įstatytas į korpusą ir kad apsauga nuo tempimo bei kabelių tvarkymas pritaikyti pagal reikalavimus saugiai instaliacijai.

Rekomendacijos

Naudokite šį keystone modulį su suderinamais keystone korpusais ir priekinėmis plokštėmis, kad užtikrintumėte patikimą prigludimą ir kontaktą. Prijungdami kabelius, patikrinkite laidų schemą ir kiekvieną jungtį su tinklo kabelių testeriu, kad įsitikintumėte tęstinumu ir teisinga porų tvarka. Aplinkoje, kur mažai vietos, plokščias profilis padeda išvengti trukdžių su negiliomis galinėmis dėžutėmis; vis dėlto palikite pakankamą vytos poros kabelių lenkimo spindulį signalo vientisumui išlaikyti.
