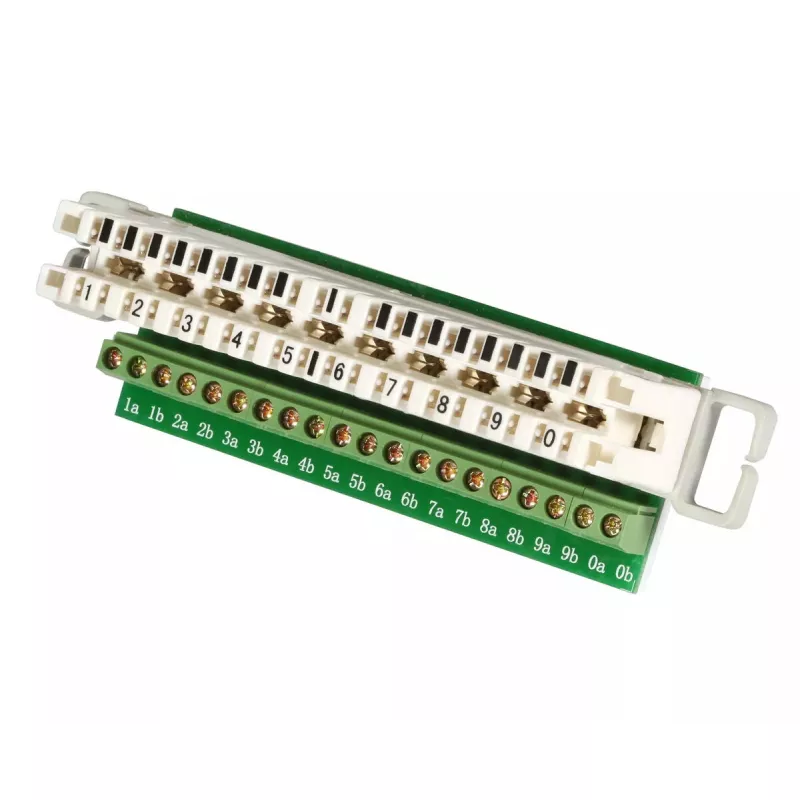

Kabelių įvado priedas EFB Elektronik 46085.1

EFB Elektronik 46085.1 kabelių įvado priedas yra galinio tvirtinimo atjungimo modulis, skirtas LSA galinio tvirtinimo rėmams ir kanalams. Jis užtikrina kompaktišką ir patikimą kabelių įvado sprendimą su 20 varžtinių kontaktų bloku maršruto pusėje, tinkamu iki 2,5 mm² skerspjūvio laidininkams, o modulio plotis atitinka 96 mm skydo ar rėmo angą.

Privalumai

Šis atjungimo modulis siūlo patikimą varžtinį sujungimą iki 20 laidininkų, suderinamumą su standartiniais LSA galinio tvirtinimo rėmais ir kanalais bei patikimą konstrukciją, skirtą pakartotiniam prijungimui ir atjungimui. Jo 2,5 mm² laidininkų talpa palaiko įprastus laidų dydžius, naudojamus telekomunikacijų ir valdymo instaliacijose.

Tinka

• Kabelių įvedimui ir maršrutizavimui LSA galinio tvirtinimo rėmuose ir kanaluose
• Telekomunikacijų ir tinklo spintoms, kuriose reikalingas varžtinis atjungimas
• Valdymo skydams ir elektros instaliacijoms, naudojančioms iki 2,5 mm² laidininkus

Pagrindinės specifikacijos

• Prekės ženklas: EFB Elektronik
• Gamintojo dalies numeris (MPN): 46085.1
• EAN: 4049759070434
• Tipas: Galinio tvirtinimo atjungimo modulis LSA rėmams/kanalams
• Kontaktų pusė: Maršruto pusė su 20 varžtinių kontaktų
• Laidininkų talpa: iki 2,5 mm²
• Modulio plotis: 96 mm (skydo/rėmo plotis)

Kaip naudoti

Įdėkite modulį į suderinamą LSA galinio tvirtinimo rėmą ar kanalą, sulygiuodami jį su rėmo lizdu ir pritvirtindami pagal rėmo gamintojo instrukcijas. Įkiškite nuvalytus laidininkus į maršruto pusės varžtinius kontaktus ir priveržkite varžtus rekomenduojamu sukimo momentu, kad sujungimas būtų patikimas. Naudokite atjungimo funkciją pagal poreikį, kad izoliuotumėte grandines atliekant techninę priežiūrą ar perkonfigūravimą.

Rekomendacijos

Modulis skirtas naudoti patalpose, įrangos stovuose ir korpusuose. Įsitikinkite, kad laidininkai nuvalyti iki tinkamo ilgio, o varžtai priveržti tinkamu sukimo momentu. Prieš montuodami patikrinkite suderinamumą su konkrečiu LSA galinio tvirtinimo rėmo modeliu ir montavimo bei priežiūros metu laikykitės taikomų elektros saugos standartų.
