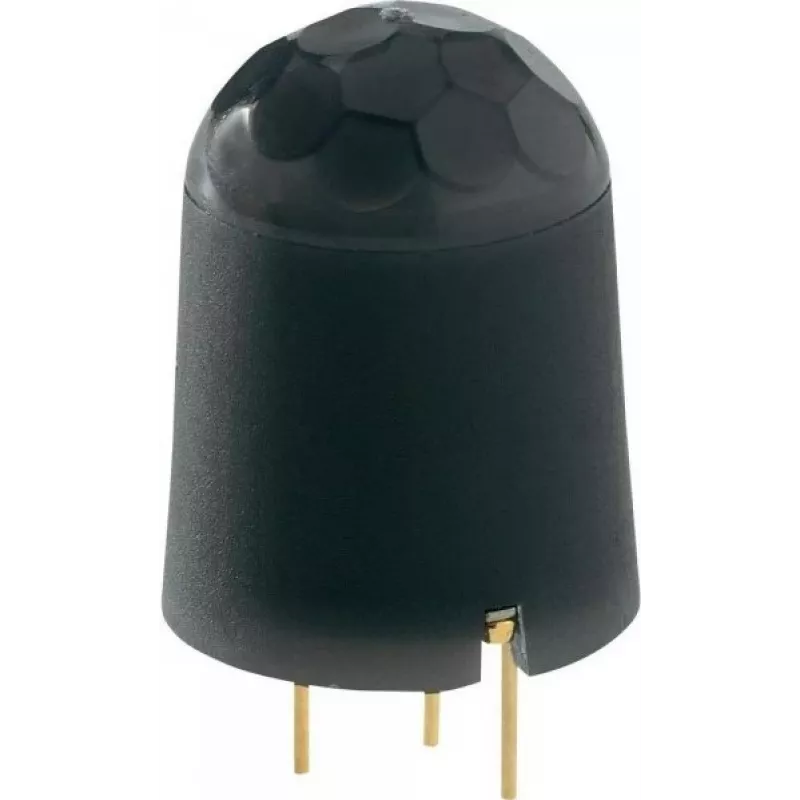

Judesio jutiklis Panasonic AMN31111J — PIR detektorius, AMN3 serija, piršto formos korpusas, 3–6 V DC

Panasonic AMN31111J yra pasyvus infraraudonųjų spindulių (PIR) judesio jutiklis iš AMN3 serijos, skirtas veikti 3–6 V DC įtampa ir sumontuotas piršto formos korpuse. Prietaisas aptinka infraraudonosios spinduliuotės pokyčius, kuriuos sukelia žmogaus buvimas ir judėjimas, generuodamas patikimą elektrinį signalą, skirtą integravimui į žemos įtampos arba baterijomis maitinamas sistemas. Kompaktiška forma ir žemos įtampos veikimas daro jį tinkamą įterptinei elektronikai, nešiojamiems stebėjimo moduliams ir apsaugos arba automatikos grandinėms, kurioms reikalingas efektyvus judesio aptikimas.

Privalumai

Jutiklis užtikrina pasyvų infraraudonųjų spindulių aptikimą su mažomis energijos sąnaudomis, suderinamomis su 3–6 V DC maitinimo šaltiniais, leidžiančiais naudoti baterijas ir sumažinti sistemos energijos suvartojimą. Jo piršto formos korpusas suteikia kompaktiškus matmenis, tinkančius ankštoms montavimo erdvėms, ir paprastą mechaninę integraciją. AMN3 serijos dizainas užtikrina stabilų judesio aptikimo veikimą ir tiesioginį elektrinį sąsajos sujungimą su valdymo grandinėmis ir stebėjimo moduliais.

Tinka

• Baterijomis maitinamiems buvimo detektoriams ir nešiojamiems signalizacijos įrenginiams
• Žemos įtampos prieigos kontrolės ir apsaugos sistemoms
• Įterptinei elektronikai su judesio suaktyvinamomis funkcijomis
• Automatikos ir energiją taupančiam apšvietimo valdymui
• Prototipų kūrimui ir integravimui į nestandartinius stebėjimo modulius

Pagrindinės specifikacijos

• Aptikimo principas: pasyvus infraraudonųjų spindulių (PIR)
• Darbinė maitinimo įtampa: 3–6 V DC
• Korpuso tipas: piršto formos kompaktiškas korpusas
• Naudojimas: judesio ir buvimo aptikimas žemos įtampos sistemoms
• Tinka baterijų veikimui ir nešiojamiems prietaisams

Kaip naudoti

Įrenkite jutiklį vietoje, iš kurios būtų netrukdomas matymo laukas į stebimą zoną, ir venkite nukreipti jį tiesiai į šilumos šaltinius ar atspindinčius paviršius, kurie gali paveikti infraraudonųjų spindulių matavimus. Prijunkite jutiklį prie suderinamo maitinimo šaltinio, kurio įtampa yra 3–6 V DC diapazone, o jo išvestį sujunkite su sistemos aptikimo įėjimu arba mikrovaldikliu. Laikykitės teisingo poliškumo jungiant laidus ir užtikrinkite rekomenduojamą atsiejimą ar filtravimą maitinimo linijoje, kad būtų palaikomas stabilus veikimas. Išbandykite aptikimo nuotolį ir reakciją galutinėje įrengimo aplinkoje ir sureguliuokite montavimo orientaciją, kad optimizuotumėte padengimą.

Rekomendacijos

Kad būtų užtikrintas patikimas ilgalaikis veikimas, naudokite stabilius 3–6 V DC maitinimo šaltinius ir sumažinkite tiesioginių saulės spindulių ar stiprių infraraudonųjų spindulių skleidėjų poveikį. Integruojant į baterijomis maitinamus dizainus, įdiekite energijos valdymo strategijas, tokias kaip darbo ciklų valdymas arba „pažadinimo judesiu“ logika, kad prailgintumėte baterijos veikimo laiką. Patikrinkite aptikimo elgseną montavimo metu, kad patvirtintumėte padengimą ir sumažintumėte klaidingus suveikimus nuo netoliese esančių šilumos šaltinių ar judančių objektų, nesusijusių su žmogaus buvimu.
