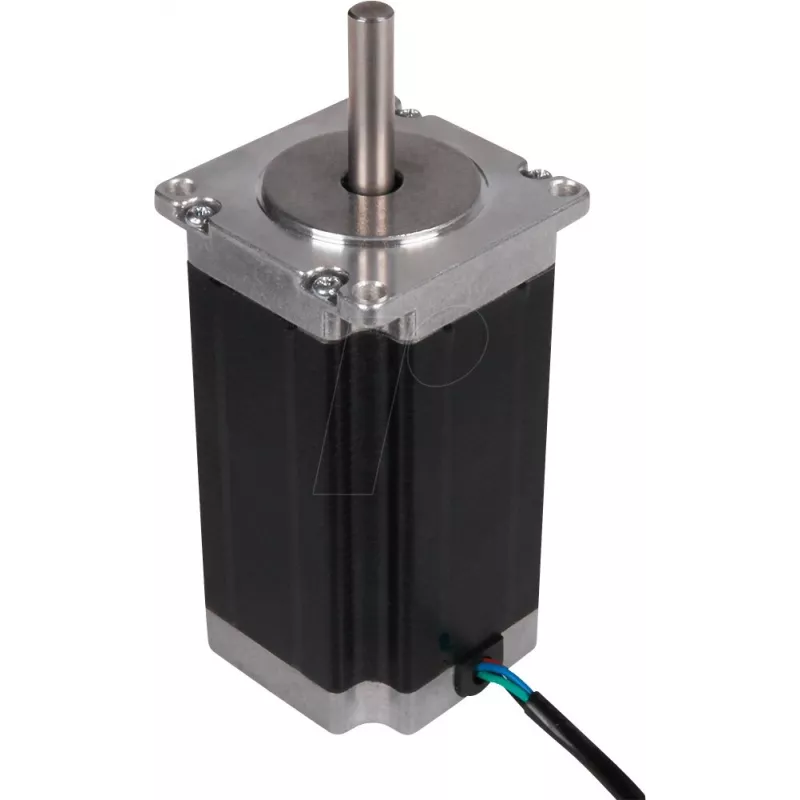

JOY-IT NEMA23-03 Žingsninis variklis NEMA 23, 1,8°, 3 A, 8,4 V

Tikslus judesio valdymas reikalauja variklio, kuris užtikrina pastovų sukimo momentą ir patikimą žingsniavimą. JOY-IT NEMA23-03 yra bipolinis žingsninis variklis, kurio korpuso dydis atitinka NEMA 23 standartą, sukurtas CNC staklėms, 3D spausdintuvams ir automatikos sistemoms, kuriose tikslumas yra labai svarbus. Su 1,8° žingsnio kampu ir 2,2 Nm laikymo sukimo momentu jis suteikia jėgos ir tikslumo, reikalingo sudėtingoms užduotims atlikti.

Kam skirtas

Šis variklis idealiai tinka kūrėjams, inžinieriams ir technikams, kurie konstruoja ar atnaujina CNC frezavimo stakles, lazerinius graviravimo įrenginius, komponentų išdėstymo mašinas ar bet kokį projektą, reikalaujantį patikimo ir tikslaus sukimosi judesio. Standartinis NEMA 23 tvirtinimo modelis užtikrina suderinamumą su įvairiais laikikliais ir movomis.

Pagrindinės savybės

• NEMA 23 korpuso dydis (57 mm) – lengvai integruojamas
• Didelis 2,2 Nm (310 oz-in) laikymo sukimo momentas sunkioms apkrovoms
• 1,8° žingsnio kampas (200 žingsnių/aps.) – sklandus ir tikslus pozicionavimas
• Bipolinis 4 laidų prijungimas, skirtas naudoti su šiuolaikiniais žingsniniais variklių valdikliais
• Vardinė srovė 3 A per fazę, įtampa 8,4 V
• Patvari konstrukcija su B klasės izoliacija

Specifikacijos

• Korpuso dydis: NEMA 23
• Žingsnio kampas: 1,8°
• Vardinė srovė: 3 A per fazę
• Vardinė įtampa: 8,4 V
• Fazės varža: 2,8 Ω
• Fazės induktyvumas: 4,5 mH
• Laikymo sukimo momentas: 2,2 Nm (310 oz-in)
• Fazių skaičius: 2
• Laidų skaičius: 4 (bipolinis)
• Veleno skersmuo: 6,35 mm (1/4 colio)
• Variklio ilgis: 76 mm
• Rotoriaus inercija: 600 g·cm²
• Izoliacijos klasė: B klasė
• Aplinkos darbinė temperatūra: nuo -20°C iki +50°C
• Dielektrinis stipris: 500 VAC 1 minutę
• Radialinis laisvumas: ne daugiau kaip 0,02 mm
• Ašinis laisvumas: ne daugiau kaip 0,08 mm
• Prijungimo tipas: atviri laidų galai

Patarimai

Sujunkite šį variklį su tinkamu mikrožingsniniu valdikliu (pvz., DRV8825 arba TB6600) ir nustatykite srovės ribą iki 3 A ar mažiau, kad išvengtumėte perkaitimo. Naudokite 24–48 V maitinimo šaltinį, kad pasiektumėte optimalų didelio greičio našumą. Užtikrinkite tinkamą šilumos išsklaidymą arba aktyvų aušinimą, kai variklis naudojamas nuolat.
