InLine 92504L laidų jungtis 6,35 mm 3 kontaktų lizdas TRS / gnybtų blokas 3 gnybtai Juoda, Žalia

Sutaupoma laiko montuojant: greitas laidų sujungimas per varžtinius gnybtus 18–26 AWG – naudojant įrankį su plokščiu atsuktuvu ≤ 2,5 mm.
Tikslus garso signalų kontaktavimas: 3 kontaktų 6,35 mm lizdo kištukas (TRS) su aiškiai priskirtais gnybtais (L, R, +) – idealiai tinka profesionaliems garso ar valdymo kabeliams prototipų kūrime, matavimuose ar valdymo inžinerijoje.
Šoninis gnybtų blokas taupo vietą montuojant: gretimi gnybtai su 5,0 mm tinkleliu leidžia kompaktiškai integruoti – pvz., garso skirstytuvuose, bandymų dėžėse ar signalų keitikliuose.
Universalaus naudojimo pramonėje: analoginių signalų laidams laboratorijose, valdymo moduliuose, garso sąsajose ar daugialypės terpės programose su 6,35 mm sąsajomis.
Aukštos kokybės signalas: izoliacijos varža ≥ 10 MΩ esant 300 V nuolatinei srovei ir vardinė srovė iki 1 A vienam kontaktui užtikrina patikimą signalo perdavimą – net nuolatinio veikimo režimu.

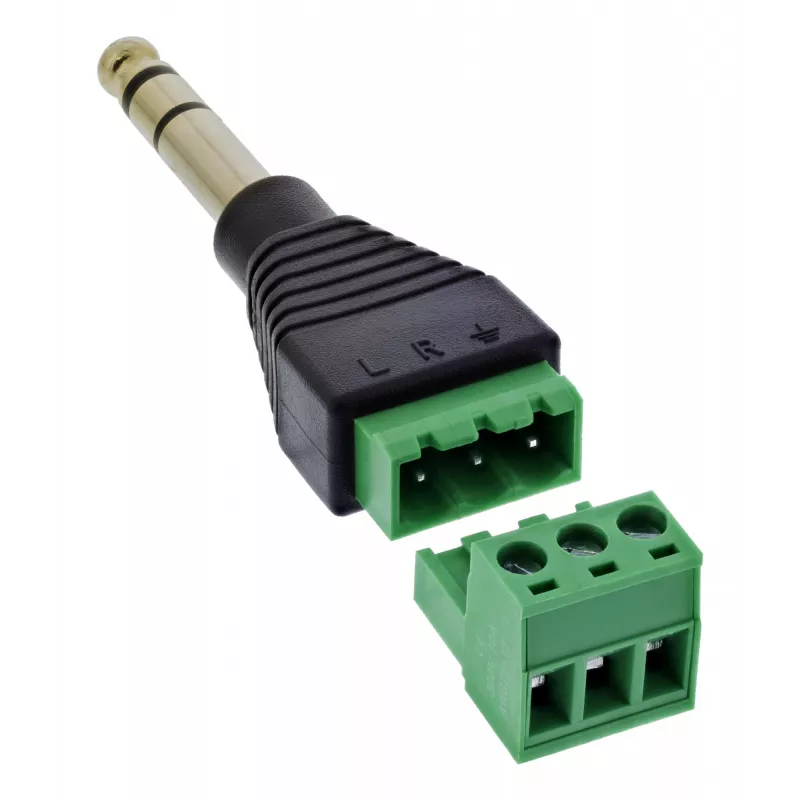

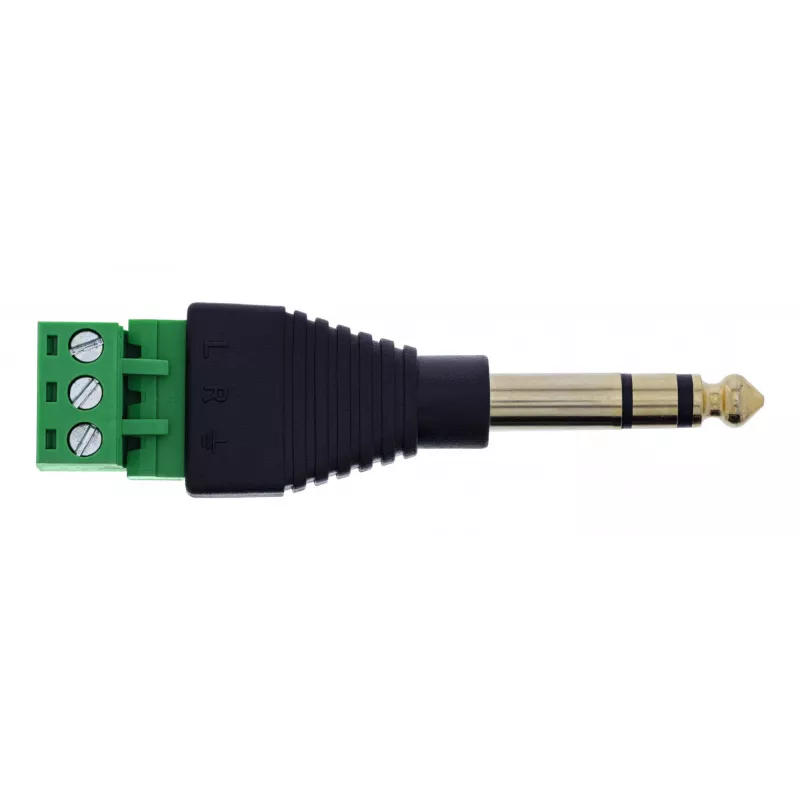

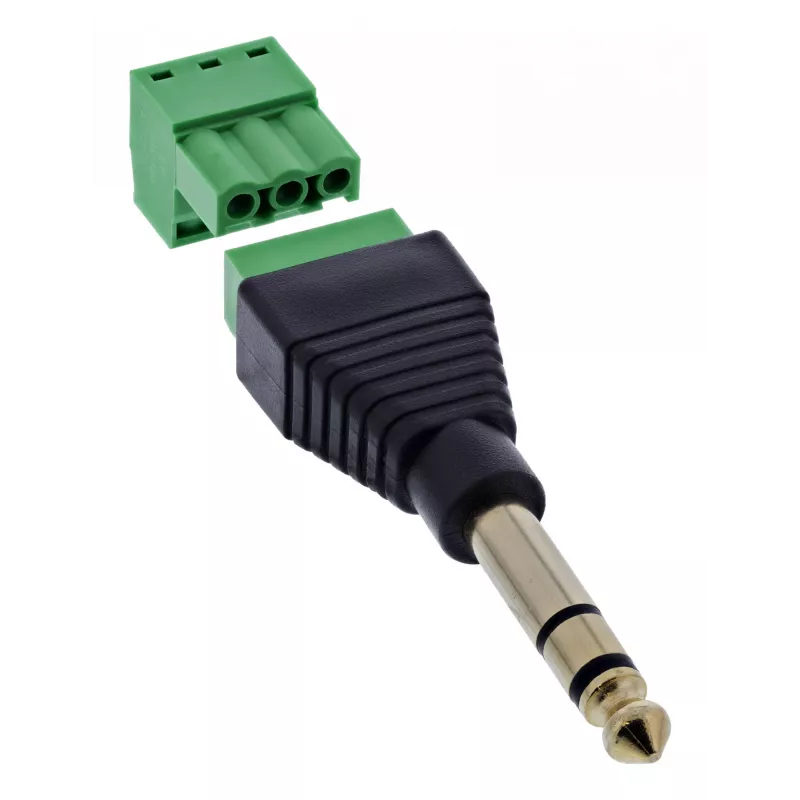

InLine® 6,35 mm TRS lizdo kištukas (stereo, 3 kontaktų) ant gnybtų bloko siūlo nelydyto sujungimo sprendimą analoginiams garso signalams prijungti – pvz., valdymo linijose, bandymų sąrankose ar prototipuose. Varžtiniai gnybtai su spaudimo plokštele yra išdėstyti šonu, todėl galima greitai, naudojant įrankį, atlikti laidų sujungimą 18–26 AWG diapazone.
Gnybtų priskyrimas aiškiai pažymėtas: L (kairė), R (dešinė), + (bendras korpusas / ekranas). Kompaktiška konstrukcija taip pat tinka vietos trūkumo atvejais, pavyzdžiui, stelažų sistemose, skirstytuvuose ar mobiliuose bandymų laukuose. EVA izoliacijos sluoksnis apačioje apsaugo, kai montuojama ant laidaus paviršiaus.

Lizdo jungtis:6,35 mm TRS lizdo kištukas (3 kontaktų, stereo)
Kontaktų skaičius / gnybtų priskyrimas:3 gnybtai / L, R, +
Jungimo technologija:varžtinis gnybtas su spaudimo plokštele, 5,0 mm žingsnio
Jungimo diapazonas:18–26 AWG
Sujungimas:su plokščiu atsuktuvu ≤ 2,5 mm
Vardinė srovė:1,0 A vienam kontaktui
Maks. darbinė įtampa:70 V tarp dviejų signalų
Izoliacijos varža:≥ 10 MΩ esant 300 V DC
Maks. laidininko varža:5 omai
Darbo temperatūra:–10 °C iki +70 °C
Izoliacijos sluoksnis:EVA izoliacija apačioje

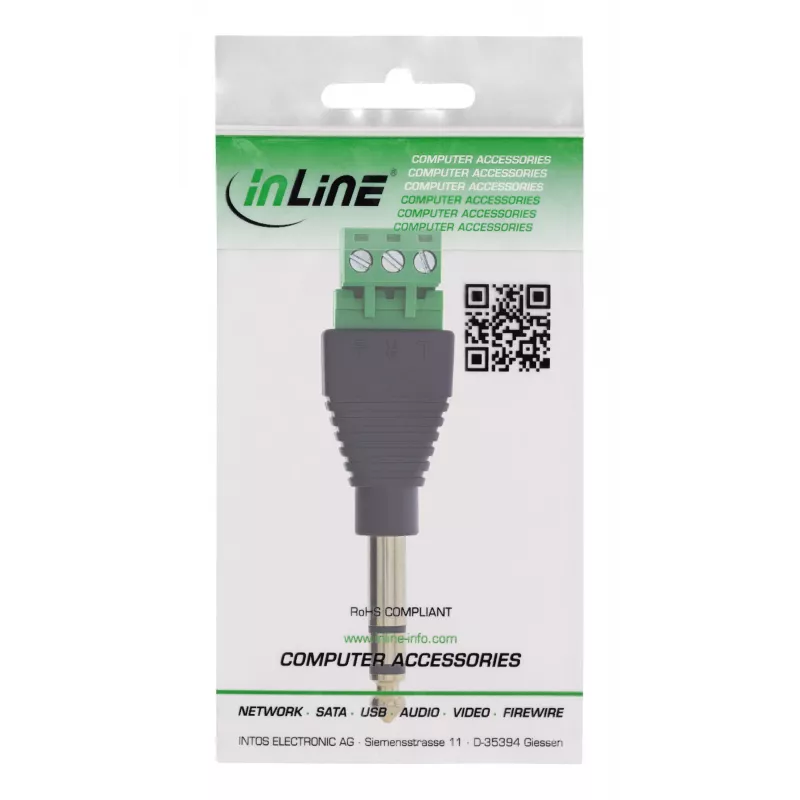

InLine 92504L. Jungtis (-ys): 6,35 mm 3 kontaktų lizdas TRS / gnybtų blokas 3 gnybtai, Produkto spalva: Juoda, Žalia, Jungties lytis: Vyriška/Moteriška. Atitikties sertifikatai: RoHS, TÜV ženklas. Svoris: 16 g, Plotis: 21 mm, Gylis: 80 mm. Kiekis pakuotėje: 1 vnt., Pakuotės tūris: 100 cm³, Pakuotės tipas: Polietileninis maišelis. Kilmės šalis: Taivanas

Kaip naudoti

Nuimkite kabelių laidus iki gamintojo rekomenduojamo ilgio 18–26 AWG, įkiškite kiekvieną laidą į atitinkamą varžtinį gnybtą, pažymėtą L, R arba +, ir priveržkite spaudimo plokštelės varžtą plokščiu atsuktuvu (≤ 2,5 mm), kol bus tvirta. Prijunkite 6,35 mm TRS vyrišką jungtį prie lizdo. Sumontuokite įrenginį numatytoje vietoje, užtikrindami, kad EVA izoliacijos pusė atsukta į bet kokį laidų paviršių.

Rekomendacijos

Kad veikimas būtų patikimas ir ilgalaikis, nutieskite ir pritvirtinkite kabelius taip, kad būtų išvengta mechaninio įtempimo ant gnybtų, laikykitės 1,0 A per kontaktą srovės ribos ir venkite poveikio už nurodytą temperatūros diapazoną (–10 °C iki +70 °C). Prieš įjungdami prijungtą įrangą patikrinkite, ar teisingai priskirti gnybtai (L, R, +).
