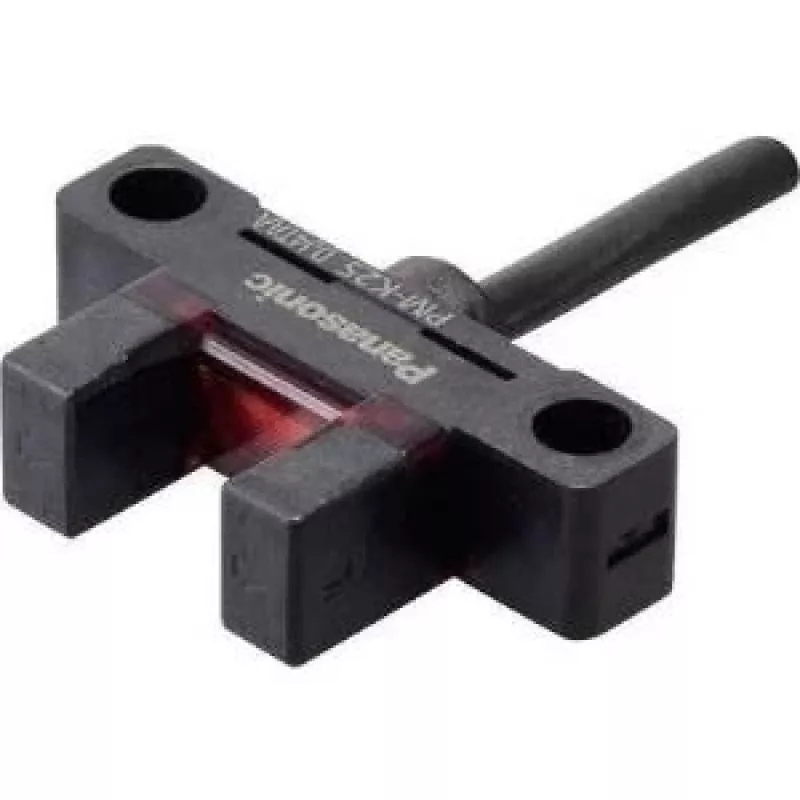

Fotoelektrinis šakinis jutiklis Panasonic PM-K25, K tipo, šviesos/tamsos perjungimas, 5–24 V DC

Panasonic PM-K25 yra K tipo fotoelektrinis šakinis jutiklis, skirtas patikimam bekontakčiui briaunų, etikečių ir smulkių dalių aptikimui automatikos sistemose. Jo šakės formos optinis kelias leidžia tiksliai aptikti objektus, praeinančius tarp šakių, be mechaninio kontakto. Jutiklis palaiko tiek šviesos, tiek tamsos perjungimo režimus ir veikia nuo 5–24 V DC maitinimo įtampos, todėl tinkamas integruoti su įvairia valdymo įranga ant konvejerių ir surinkimo linijų.

Privalumai

Šakės formos konstrukcija užtikrina nuolatinį išlygiavimą ir pakartojamą aptikimą net ploniems ar netaisyklingiems objektams. Sukurtas veikti plačiame maitinimo įtampos diapazone, jutiklis suteikia lankstumo skirtingoms mašinų architektūroms. Tiek šviesos, tiek tamsos perjungimo režimų prieinamumas leidžia montuotojams pritaikyti išėjimo elgesį pagal programos logiką. Kompaktiška vientisa konstrukcija supaprastina montavimą ankštose erdvėse ir sumažina laidų sudėtingumą.

Tinka

• Briaunų aptikimui ant konvejerių juostų
• Etikečių buvimo ir išlygiavimo patikrai
• Smulkių komponentų aptikimui paėmimo ir padėjimo bei surinkimo stotyse
• Popieriaus ar plėvelės aptikimui, kai reikalingas bekontaktis jutimas

Pagrindinės specifikacijos

• Jutiklio tipas: K tipo fotoelektrinis šakinis jutiklis
• Perjungimo režimai: šviesos ir tamsos
• Maitinimo įtampa: 5–24 V DC
• Formos faktorius: šakės / U formos optinis tarpas tiesioginio spindulio aptikimui
• Išėjimas: vienas perjungimo išėjimas (sukonfigūruotas pasirinktam režimui)
• Montavimas: kompaktiškas vientisas korpusas, tinkamas ankštoms erdvėms

Kaip naudoti

Sumontuokite PM-K25 taip, kad aptinkamas objektas praeitų per šakės tarpą. Užtikrinkite stabilų mechaninį išlygiavimą, kad taikinys nuosekliai pertrauktų ar leistų optinį kelią pagal pasirinktą perjungimo režimą. Prijunkite jutiklį prie valdymo sistemos naudodami tinkamą nuolatinės srovės maitinimą 5–24 V diapazone ir prijunkite išėjimą pagal numatomą šviesos ar tamsos veikimą. Sureguliuokite montavimo aukštį ir šoninę padėtį, kad pasiektumėte patikimą perjungimą atsižvelgiant į taikinio medžiagą ir dydį.

Rekomendacijos

Siekiant geriausio veikimo, laikykite optinius paviršius ir šakės tarpą be dulkių, klijų likučių ir kondensato. Naudokite saugų montavimą ir laidų įtempimo sumažinimą, kad išvengtumėte vibracijos sukeltos nesutapimo. Aptinkant skaidrias ar labai atspindinčias medžiagas, išbandykite abu perjungimo režimus ir, jei reikia, sureguliuokite objekto padėtį ar pridėkite fono kontrastą, kad pagerintumėte aptikimo stabilumą.
