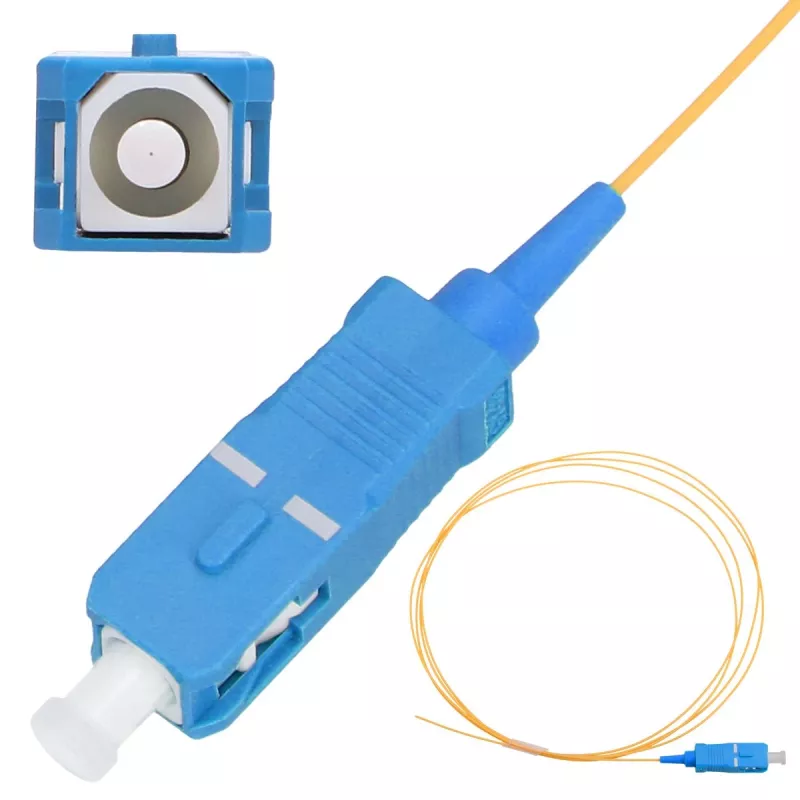

Extralink SC/UPC pigtail vienmodis G.657.A1 900µm FTTH 1,5 m easy strip

Extralink SC/UPC pigtail vienmodis G.657.A1 900µm FTTH 1,5 m easy strip yra gamykloje užbaigtas optinis trumpiklis, skirtas diegimui patalpose ir FTTx tinkluose. Pigtail naudoja vienmodį G.657.A1 pluoštą su 900 µm tankiu buferiu ir SC/UPC jungtimi, užtikrinančia kompaktišką, mažų lenkimo nuostolių jungtį, idealiai tinkančią klientų galiniams įrenginiams, skaidulinės optikos paskirstymo skydams ir mažiems korpusams. Kabelio ilgis yra 1,5 m, o apvalkalas paruoštas patogiam buferio nuėmimui, siekiant pagreitinti sujungimą ir montavimą.

Privalumai

G.657.A1 pluošto šerdis sumažina jautrumą makrolenkimams, todėl užtikrina patikimą veikimą ankštose trasose ir ankštose spintose, išlaikant vienmodžio perdavimo charakteristikas. 900 µm tankus buferis leidžia lengvai valdyti ir suteikia mechaninę apsaugą terminavimo ir suvirinimo metu. SC/UPC jungtis suteikia nuspėjamą, mažų nuostolių sujungimo sąsają, suderinamą su standartiniais SC prievadais. Easy strip konstrukcija supaprastina buferio paruošimą ir sutrumpina montavimo laiką atliekant lauko terminavimo ir remonto darbus.

Tinka

• FTTH atšakų terminavimui ir klientų patalpų įrengimui
• Suvirinimui su vidaus ar skirstomaisiais kabeliais
• Skaidulinės optikos paskirstymo skydams ir sieniniams lizdams
• Aplinkoms su mažais lenkimo spinduliais, pvz., mažoms spintoms ir skirstomosioms dėžutėms

Pagrindinės specifikacijos

• Pluošto tipas: vienmodis G.657.A1
• Buferio skersmuo: 900 µm tankus buferis
• Jungties tipas: SC/UPC
• Kabelio ilgis: 1,5 m
• Terminavimas: gamykloje užbaigtas pigtail suvirinimui arba prijungimui prie skydo
• Konstrukcijos ypatybė: easy strip buferis greitesniam paruošimui

Kaip naudoti

Paruoškite pigtail nuimdami išorinį apvalkalą ir nulupdami 900 µm buferį pagal easy strip instrukciją; taip atidengiamas plikas pluoštas suvirinimui arba terminavimui. Sulygiuokite ir suvirinkite atidengtą pluoštą su tinklo kabeliu, naudodami suvirinimo aparatą, arba įkiškite SC/UPC jungtį į atitinkamą adapterį ar prievadą paskirstymo skyde arba lizde. Pritvirtinkite pigtail suvirinimo dėkluose, skirstomosiose dėžutėse arba skyduose, kad apsaugotumėte suvirinimą ir išlaikytumėte reikiamą lenkimo spindulį G.657.A1 pluoštui.

Rekomendacijos

Atsargiai elkitės su pliku pluoštu lupimo ir suvirinimo metu, kad išvengtumėte užteršimo ir mikrolenkimo. Išlaikykite rekomenduojamą minimalų lenkimo spindulį G.657.A1 pluoštui, tiesdami kabelį korpusuose. Naudokite tinkamus suvirinimo dėklus, kabelių raiščius ir įtempimo sumažinimo priemones, kad išvengtumėte mechaninio įtempimo pigtail ir užtikrintumėte pastovias mažų nuostolių jungtis.
