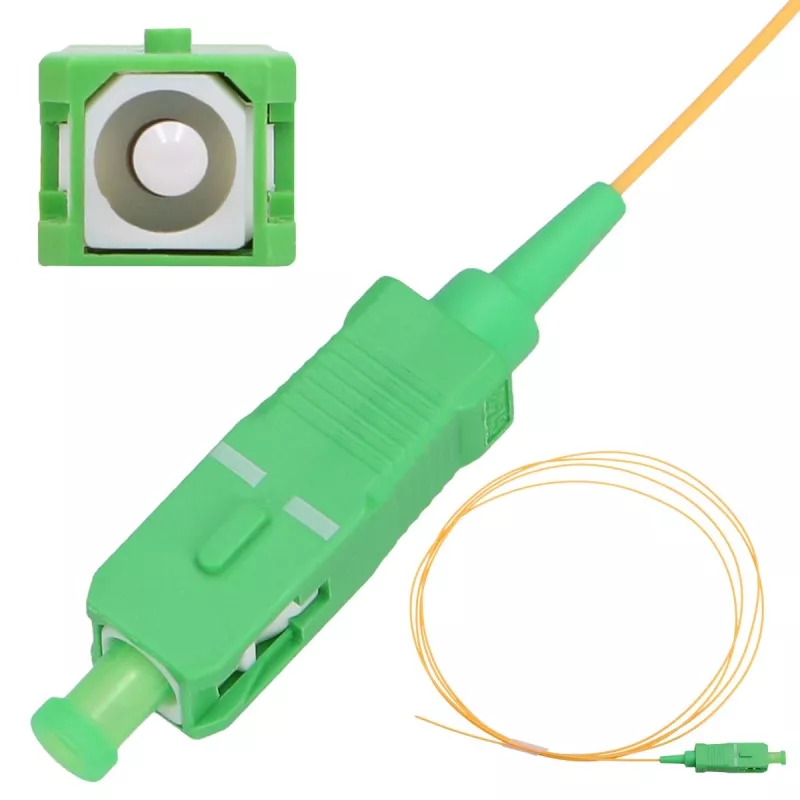

Extralink Pigtail SC/APC PVC vienmodis G.652D 900 μm 1 m

Extralink Pigtail SC/APC PVC vienmodis G.652D 900 μm 1 m yra gamykloje užbaigtas optinis pigtail'as, skirtas FTTH ir vidaus paskirstymo reikmėms. Gaminyje naudojama vienmodė G.652D skaidula su 900 μm laisvuoju vamzdeliu ir PVC išoriniu apvalkalu. Užbaigtas SC/APC jungtimi, pigtail'as pasižymi mažu atgaliniu atspindžiu, tinkamu sujungimui ir pajungimui optinio paskirstymo rėmuose, kliento patalpų įrangoje ir kompaktiškose paskirstymo dėžutėse.

Privalumai

SC/APC užbaigimas užtikrina mažus grįžtamuosius nuostolius sistemose, kuriose atspindžiai turi būti minimalūs. G.652D vienmodė skaidula pasižymi stabiliu slopinimu ir geresniu atsparumu lenkimui, tinkamu ankštam maršrutizavimui spintose ir paskirstymo dėžutėse. 900 μm laisvasis vamzdelis supaprastina skaidulos tvarkymą suvirinant ir jungiant, o 1 m ilgis yra tinkamas trumpiems pajungimo ruožams tarp suvirinimo padėklų ir paskirstymo skydų. PVC apvalkalas suteikia pagrindinę mechaninę apsaugą vidaus įrengimo aplinkoje.

Tinka

• FTTH atšakoms ir kliento užbaigimui
• Suvirinimo padėklams ir optinio paskirstymo rėmams
• Vidiniam pajungimui tarp suvirinimo taško ir paskirstymo skydo
• Kompaktiškoms paskirstymo dėžutėms ir abonentiniams lizdams

Pagrindinės specifikacijos

• Skaidulos tipas: vienmodė G.652D
• Jungtis: SC/APC
• Danga/buferis: 900 μm laisvasis vamzdelis
• Išorinis apvalkalas: PVC
• Ilgis: 1 m
• Pritaikymas: FTTH, vidaus paskirstymas
• Našumas: mažas atgalinis atspindys (APC)

Kaip naudoti

Paruoškite įrengimą nukreipdami pigtail'ą nuo suvirinimo padėklo iki paskirstymo skydo arba kliento išvado, vengdami aštrių lenkimų, viršijančių nurodytą skaidulos lenkimo spindulį. Nuimkite išorinį PVC apvalkalą ir 900 μm dangą tik tiek, kiek reikia suvirinimui arba tvirtinimui mechaniniame suvirinimo laikiklyje. Atlikite suvirinimą arba naudokite tinkamas suvirinimo moveles, kad sujungtumėte pigtail'ą su ateinančia skaidula; patikrinkite nuostolius ir grįžtamuosius nuostolius po suvirinimo. Pritvirtinkite pigtail'ą korpuse, kad išvengtumėte įtempimo ant suvirinimo, ir nukreipkite SC/APC jungtį į paskirstymo skydo adapterį arba lizdą.

Rekomendacijos

Tvarkykite skaidulą laikydami už buferinės dalies ir venkite liesti ar užteršti SC/APC ferulę. Įrengimo metu laikykitės švelnaus lenkimo spindulio, prieš sujungdami apžiūrėkite ir nuvalykite jungties galinį paviršių. Perteklinį ilgį laikykite suvirinimo padėkle ir apsaugokite suvirinimus tinkamomis movelėmis. 1 m ilgį naudokite trumpiems vidiniams sujungimams; jei reikia didesnio pasiekiamumo, rinkitės ilgesnius pigtail'us.
