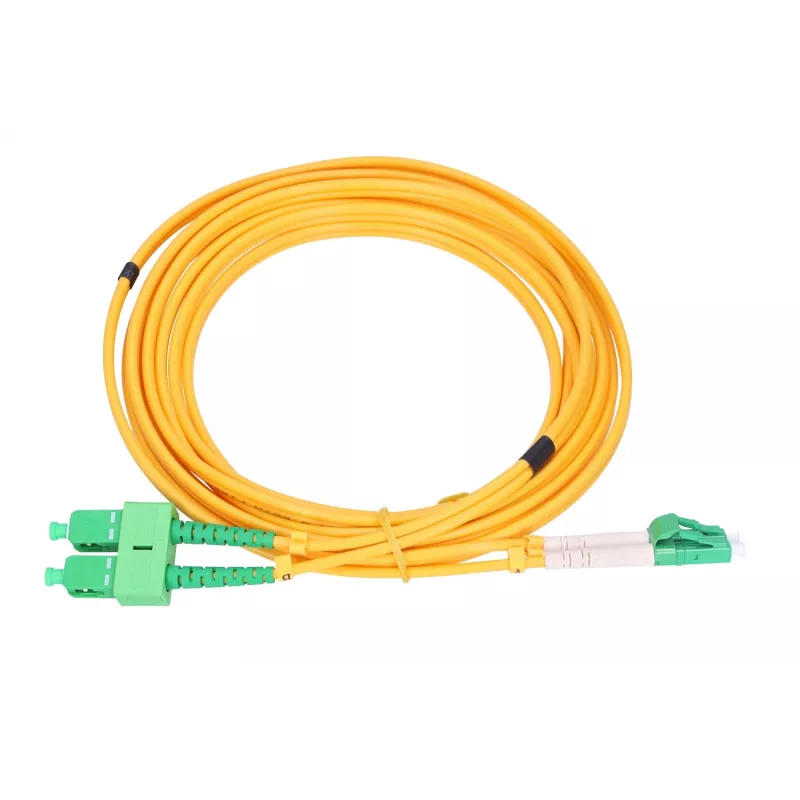

„Extralink“ komutacinis kabelis SC/APC į LC/APC vienmodis dvipusis 9/125 µm, G.657.A1, 3 mm, 1,5 m

„Extralink“ vienmodis dvipusis komutacinis kabelis su SC/APC jungtimi viename gale ir LC/APC kitame – tai paruoštas optinis ryšys įrangai ir pataisos skydams. Kabelis naudoja 9/125 µm vienmodę skaidulą su G.657.A1 mažo jautrumo lenkimui charakteristikomis ir 3 mm išoriniu apvalkalu, užtikrinantį stabilų signalo perdavimą per 1,5 m jungtį. Šis SC/APC į LC/APC kabelis skirtas FTTH įrenginiams, optinių tinklų sujungimams ir tiesioginėms jungtims tarp siųstuvų-imtuvų, komutatorių ar skaidulų paskirstymo rėmų, kuriems reikalingos APC jungtys.

Privalumai

Šis komutacinis kabelis pasižymi mažais įterpimo ir atspindžio nuostoliais, būdingais APC jungtims, ir pastoviu vienmodžiu veikimu dėl 9/125 µm skaidulos. G.657.A1 mažo jautrumo lenkimui skaidula sumažina jautrumą ankštam išvedžiojimui ir mažiems lenkimo spinduliams, padedanti išlaikyti optinį veikimą ankštose įrengimo vietose. Dvipusė konfigūracija ir skirtingi jungčių tipai užtikrina suderinamumą su įrenginiais, kurie vienoje pusėje naudoja SC/APC prievadus, o kitoje – LC/APC, tuo tarpu 3 mm apvalkalas užtikrina pusiausvyrą tarp lankstumo ir mechaninės apsaugos kasdieniam tvarkymui ir išvedžiojimui.

Tinka

• FTTH abonentų jungtims ir vidaus skaidulų užbaigimui
• Pataisos skydams ir skaidulų paskirstymo rėmams centrinėse stotyse ar duomenų spintose
• Tiesioginėms jungtims tarp optinių siųstuvų-imtuvų, komutatorių ir medijos keitiklių, kuriems reikalingos APC jungtys
• Laboratorinėms ir bandymų sąrankoms, kuriose reikalingos trumpos, stabilios vienmodės dvipusės jungtys

Pagrindiniai specifikacijų duomenys

• Skaidulos tipas: vienmodė 9/125 µm
• Lenkimo charakteristika: G.657.A1 mažo jautrumo lenkimui skaidula
• Jungčių rinkinys: SC/APC į LC/APC, dvipusis
• Kabelio apvalkalo skersmuo: 3,0 mm
• Ilgis: 1,5 m
• Poliškumas: dvipusis (dvi skaidulos)

Kaip naudoti

Prieš montuodami patikrinkite reikalingus jungčių tipus (SC/APC ir LC/APC) ant įrenginių ar skydo. Išveskite pataisos laidą esamais kabelių takais, vengdami aštrių lenkimų ir suspaudimo vietų; išlaikykite lenkimo spindulius, atitinkančius G.657.A1 rekomendacijas siekiant geriausio veikimo. Įkiškite SC/APC ir LC/APC jungtis į atitinkamus APC lizdus, kol spragtelės. Dvipusėms jungtims užtikrinkite teisingą Tx/Rx išlygiavimą pagal įrangos žymėjimą. Atjungdami, suimkite už jungties korpuso, o ne traukite už kabelio apvalkalo.

Rekomendacijos

Nenaudojamas jungtis laikykite su apsauginiais dangteliais, kad išvengtumėte užteršimo. Prieš atlikdami svarbų sujungimą nuvalykite jungčių galinius paviršius tinkamomis optinių skaidulų valymo priemonėmis. Nuolatiniam ar išoriniam išvedžiojimui pasirinkite tinkamus apsauginius vamzdžius ar lovelius, kad apsaugotumėte 3 mm kabelį nuo mechaninio įtempimo ir UV spindulių poveikio.
