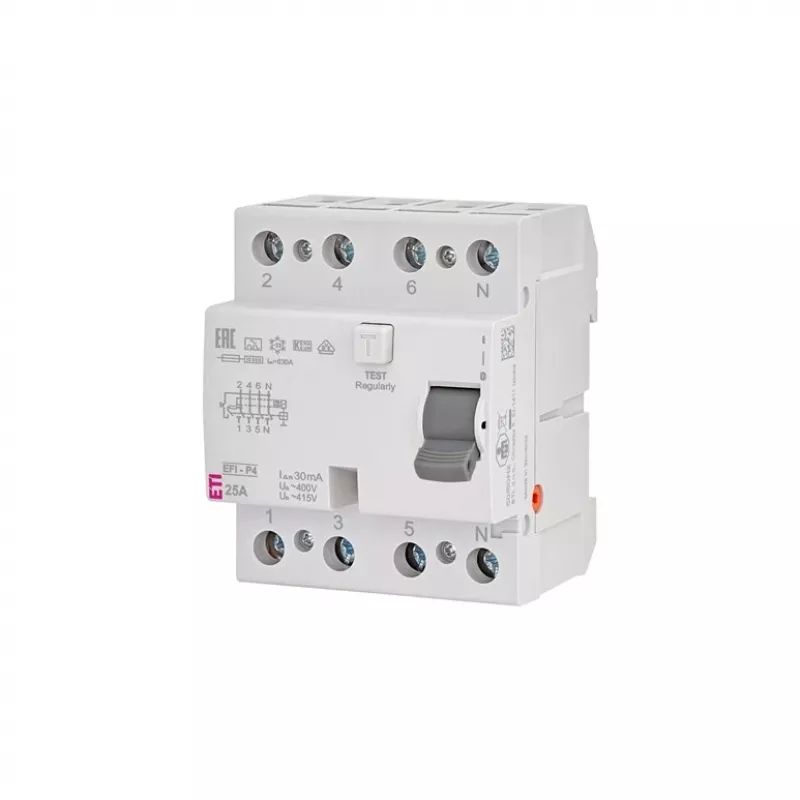

ETI liekamosios srovės relė 4P 25A 30mA A tipo EFI-P4 A

ETI liekamosios srovės relė EFI-P4 A yra aukštos kokybės liekamosios srovės įtaisas, skirtas patikimai apsaugai nuo įžeminimo gedimų elektros instaliacijose. Su 4 poliais, vardine srove 25 A ir vardine liekamąja srove 30 mA, ji užtikrina saugumą ir atitinka IEC/EN 61008-1 standartus. Skirta montuoti ant DIN bėgelio, ši relė turi A tipo liekamosios srovės jautrumą, todėl tinka grandinėms su pulsuojančiais nuolatinės srovės komponentais.

Privalumai

Ši relė užtikrina tvirtą apsaugą su vardine trumpojo jungimo galia 10 kA ir impulsine atsparumo įtampa 4 kV. Kompaktiškas 4 modulių plotis (72 mm) taupo vietą skirstomuosiuose skyduose. Integruotas bandymo mygtukas ir išjungimo indikatorius supaprastina periodinį testavimą ir gedimų diagnostiką.

Tinka

• Gyvenamųjų ir komercinių elektros skydų
• Grandinėms, kurioms reikalinga A tipo liekamosios srovės apsauga
• Montavimui ant DIN bėgelio

Pagrindinės specifikacijos

• Polių skaičius: 4P
• Vardinė srovė (In): 25 A
• Vardinė liekamoji srovė (IΔn): 30 mA
• Liekamosios srovės tipas: A tipas
• Vardinė įtampa: 230/400 V AC
• Vardinis dažnis: 50/60 Hz
• Vardinė trumpojo jungimo galia: 10 kA
• Impulsinė atsparumo įtampa: 4 kV
• Montavimo tipas: DIN bėgelis (EN 60715)
• Gnybtų talpa (kieta viela): 1-25 mm²
• Gnybtų talpa (lanksti viela): 1-16 mm²
• Darbinės temperatūros diapazonas: -25°C iki +40°C
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekinis skydelis)
• Standartų atitikimas: IEC/EN 61008-1
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Išjungimo charakteristika: momentinė
• Jungimo tipas: varžtiniai gnybtai
• Indikatorius: ĮJUNGTA/IŠJUNGTA padėtis, išjungimo indikatorius (raudona vėliavėlė)
• Bandymo mygtukas: taip
• Modulio plotis: 4 moduliai (72 mm)

Rekomendacijos

Siekiant optimalaus veikimo, relę bandykite kas mėnesį naudodami bandymo mygtuką. Užtikrinkite tinkamą varžtinių gnybtų priveržimą, kad išvengtumėte perkaitimo. Šis įtaisas nėra liekamosios srovės grandinės pertraukiklio (RCCB) pakaitalas visose srityse; vadovaukitės vietiniais reglamentais.
