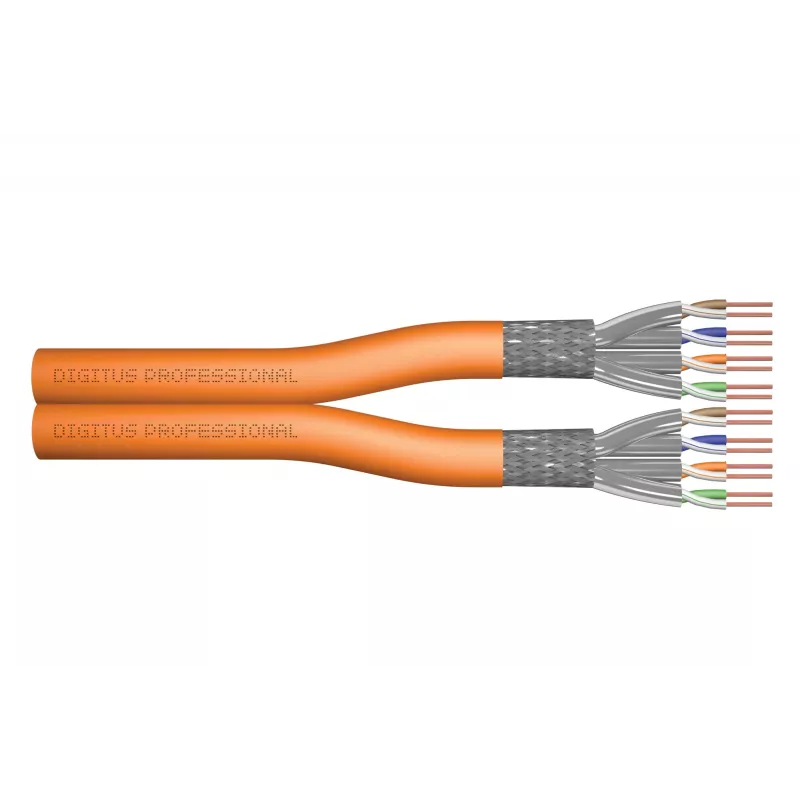

DIGITUS CAT7 S/FTP montavimo duomenų kabelis, dvipusis, 500 m, oranžinis, Cca

DIGITUS CAT 7 S/FTP montavimo kabelis yra 500 m dvipusis kabelis, skirtas struktūrizuotam kabelių tiesimui pastatuose ir duomenų centruose. Jis palaiko 10 Gbit eternetą ir perdavimo dažnius iki 1200 MHz, yra sertifikuotas nuolatinėms linijoms ir suderinamas su PoE standartais, įskaitant PoE, PoE+ ir 4PPoE (IEEE 802.3af/at/bt). Kabelis naudoja atskirai ekranuotas vytas poras su bendru alavuoto vario pynimu ir LSZH išoriniu apvalkalu, klasifikuotu Cca pagal EN 50575. Jo konstrukcija ir atitiktis standartams daro jį tinkamu analoginiam ir skaitmeniniam duomenų perdavimui pagal ISO/IEC 11801 ir susijusias normas.

Privalumai

S/FTP konstrukcija su folija ekranuotomis poromis ir pilnu vario pynimu užtikrina stiprią apsaugą nuo elektromagnetinių trukdžių ir stabilias elektrines charakteristikas didelės spartos duomenims. AWG 23 neizoliuoti variniai laidininkai ir putų polietileno izoliacija garantuoja nuoseklų signalo vientisumą, o LSZH Cca išorinis apvalkalas sumažina pavojingų emisijų kiekį gaisro atveju. PoE/PoE+/4PPoE palaikymas leidžia vienu metu tiekti energiją ir duomenis maitinamiems įrenginiams.

Tinka

• Struktūrizuotam pastatų kabelių tiesimui komercinėse ir pramoninėse aplinkose
• Duomenų centrų horizontaliesiems ir magistraliniams ryšiams
• Didelės spartos eterneto tinklams iki 10 Gbit/s
• Įrengimams, kuriems reikia maitinimo per eternetą (PoE, PoE+, 4PPoE)

Pagrindinės specifikacijos

• Kabelio kategorija: Cat7, S/FTP (atskirai folija ekranuotos poros su bendru vario pynimu)
• Ilgis: 500 m
• Laidininkas: Neizoliuotas varis, AWG 23/1
• Izoliacija: Putų polietilenas (SFS-PE)
• Laidininkų skaičius: 8 (4 vytos poros)
• Porų spalvų kodas: mėlyna/baltas, oranžinė/baltas, žalia/baltas, ruda/baltas
• Perdavimo dažnis: iki 1200 MHz
• Duomenų perdavimo sparta: iki 10000 Mbit/s
• Varža: 100 ±15 Ω (4–1000 MHz)
• Vardinė talpa: ~40–45 pF/m @1 kHz
• Darbo temperatūros diapazonas: -20 °C iki +50 °C
• Montavimo temperatūros diapazonas: 0 °C iki +50 °C
• Laikymo/transportavimo temperatūros diapazonas: -20 °C iki +60 °C
• Didžiausias tempimo jėgos sumažinimas montuojant: 135 N
• Lenkimo spindulys (dinaminis): ≥ 8 × kabelio skersmuo; (statinis): ≥ 4 × kabelio skersmuo
• Įtampos nominalas: maks. 72 V DC
• Ryšio slopinimas: CA-Type 1b
• Fazės vėlinimas: ≤ 450 ns/100 m
• Vėlinimo skew: ≤ 10 ns/100 m
• Vardinė sklidimo sparta (NVP): 79%
• Gaisrinė sauga: LSZH išorinis apvalkalas, liepsnos plitimo ir halogenų neturintys bandymai pagal nurodytus standartus

Kaip naudoti

Montuokite DIGITUS Cat 7 kabelį kaip struktūrizuoto kabelių tinklo dalį, laikydamiesi taikomų montavimo standartų. Nutieskite ir pritvirtinkite kabelį neviršydami nurodytos tempimo jėgos ir laikykitės minimalių lenkimo spindulių traukiant ir pozicionuojant. Užterminuokite atskiras ekranuotas poras naudodami tinkamas Cat7 suderinamas jungtis ar sujungimo skydus, kurie išsaugo porų ekranavimą ir bendro pynimo tęstinumą. Naudokite sertifikuotas nuolatinių linijų konfigūracijas, kai reikia garantuoto veikimo.

Rekomendacijos

Optimaliam veikimui po montavimo atlikite linijos sertifikavimą, venkite tiesti kabelį lygiagrečiai su aukštos įtampos maitinimo linijomis, kad sumažintumėte trukdžius, ir naudokite tinkamus kabelių sandariklius bei įžeminimo metodus, kad išlaikytumėte ekranavimo efektyvumą. Montavimo ir eksploatacijos metu laikykitės nurodytų temperatūros diapazonų.
