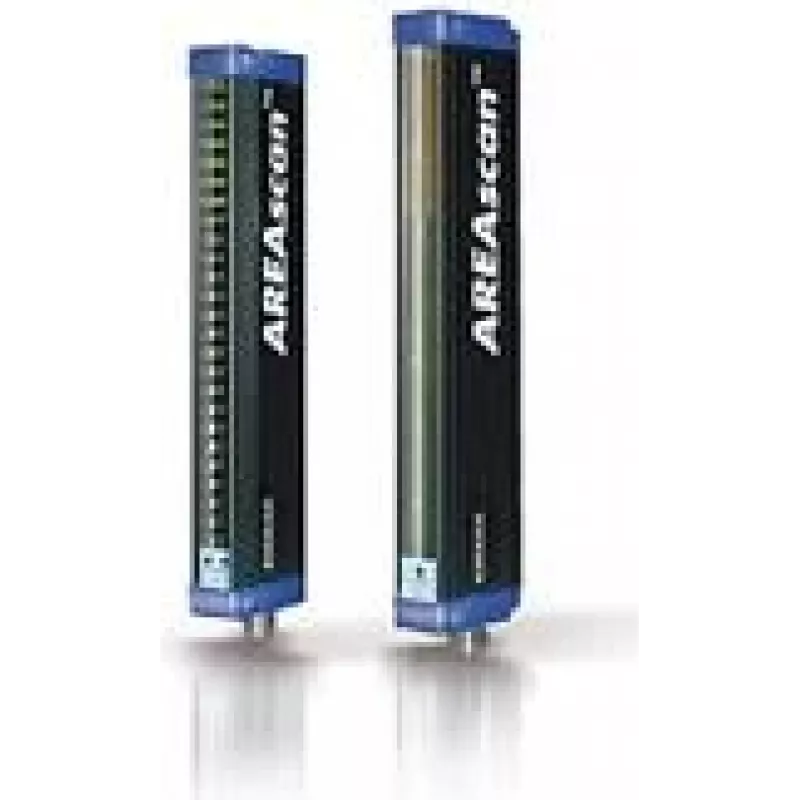

Datalogic AS1-LD-SR-010-J fotoelektrinis jutiklis

Datalogic AS1-LD-SR-010-J fotoelektrinis jutiklis yra ploto jutiklis, pagrįstas šviesos matricos technologija, skirtas patikimam objektų aptikimui valdomame aukščio diapazone. Kaip AS1 serijos dalis, šis kryžminių spindulių ploto jutiklis palaiko kelis skenavimo režimus ir yra prieinamas valdomiems aukščiams nuo 100 mm iki 300 mm. Šis konkretus modelis yra juodos spalvos jutiklis, kurio perdavimo nuotolis yra nuo 0,3 iki 2,1 m, turintis IP65 apsaugą ir 24 V išėjimą, tinkamą pramoninei integracijai.

Privalumai

AS1-LD-SR-010-J siūlo kryžminius spindulius ir keturis skenavimo režimus, kad aptikimo elgsena būtų pritaikyta skirtingoms programoms. Jis užtikrina tikslų mažų ar plokščių objektų aptikimą (mažiausias aptinkamas skersmuo Ø6 mm arba plokšti objektai 0,2 x 75 mm) ir apima versijas su emisijos galios reguliatoriumi jautrumo reguliavimui. Jutiklis teikia PNP išėjimą, kuris persijungia, kai nutraukiamas vienas ar daugiau spindulių. Jo kompaktiška forma ir IP65 reitingas leidžia įrengti ankštose, dulkėtose ar drėgnose aplinkose.

Tinka

• Objektų buvimo / nebuvimo aptikimui ant konvejerių
• Smulkių dalių aptikimui surinkimo ar paėmimo ir padėjimo sistemose
• Tikrinimo užduotims, reikalaujančioms kelių spindulių ploto jutimo
• Aplinkoms, kuriose reikalingi IP65 reitingo jutikliai

Pagrindinės specifikacijos

• Modelis: Datalogic AS1-LD-SR-010-J (MPN 958101010, EAN 2050004554748)
• Technologija: Šviesos matrica / kryžminių spindulių ploto jutiklis
• Valdomi aukščiai: galimi nuo 100 mm (6/16 spindulių) iki 300 mm (48 spinduliai)
• Perdavimo nuotolis: 0,3–2,1 m (standartinis atstumas 2 m; ilgas atstumas iki 4 m kitiems variantams)
• Mažiausias aptinkamas objektas: Ø6 mm arba plokščias 0,2 x 75 mm
• Išėjimas: PNP (persijungia, kai nutraukiamas vienas ar daugiau spindulių)
• Apsaugos reitingas: IP65
• Maitinimo / išėjimo įtampa: 24 V
• Matmenys (apytiksliai): plotis 22 mm × gylis 150,1 mm × aukštis 43,2 mm

Kaip naudoti

Sumontuokite jutiklį taip, kad jo šviesos matrica apimtų stebimą plotą atitinkamu valdomu aukščiu (šis modelis atitinka AS1 konfigūracijas 100–300 mm diapazone). Prijunkite 24 V maitinimą ir PNP išėjimo laidus pagal savo valdymo sistemą. Jei jūsų taikymui reikia jautrumo derinimo, naudokite emisijos galios reguliatoriaus versiją, kad sureguliuotumėte aptikimo nuotolį ir išvengtumėte klaidingų suveikimų. Patikrinkite spindulių išlygiavimą ir atlikite bandomuosius važiavimus su reprezentatyviais objektais, kad patvirtintumėte patikimą aptikimą visame darbiniame diapazone.

Rekomendacijos

Įrenkite jutiklį ant stabilaus, be vibracijų laikiklio ir palaikykite švarius spinduliuotės / imtuvo langus, kad išlaikytumėte aptikimo patikimumą; pasirinkite valdomą aukštį ir skenavimo režimą, tinkamą objekto dydžiui ir konvejerio greičiui, kad sumažintumėte klaidingus teigiamus rezultatus.
