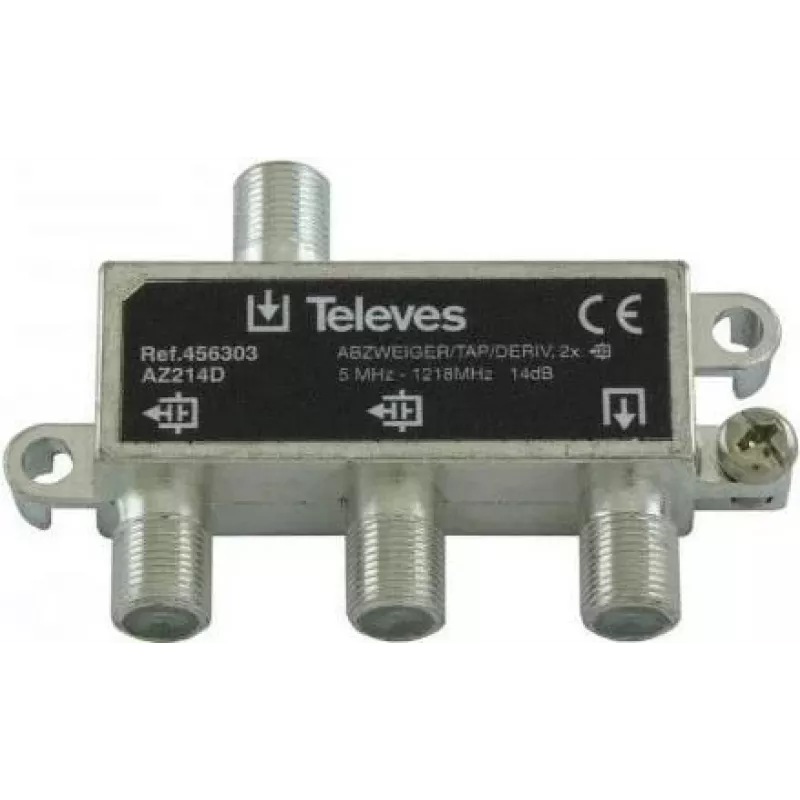

Daliklis Televes AZ214D 2 krypčių 5–1218 MHz, 14 dB slopinimas

Televes AZ214D yra pasyvus 2 krypčių RF daliklis, skirtas antenos ar kabelinės televizijos signalų paskirstymui 5–1218 MHz dažnių juostoje, kurio nominalus slopinimas yra 14 dB. Įrenginys nukreipia vieną įvestį į du išėjimus, išlaikydamas subalansuotą dažninę charakteristiką ir izoliaciją, tinkamą TV, DVB-T/T2 ir kabelinės televizijos instaliacijoms. Kompaktiška forma ir metalinis korpusas daro jį tinkamu montuoti patalpoje arba įrangos stove, kai reikalingas paprastas, patikimas RF signalų padalijimas.

Privalumai

Daliklis užtikrina pastovų slopinimą nurodytoje dažnių juostoje, suteikdamas prognozuojamus signalo lygius kiekviename išėjime. Pagamintas su ekranavimu ir metaliniu korpusu, jis mažina trikdžius ir palaiko signalo vientisumą bendro naudojimo paskirstymo aplinkose. Įrenginys yra pasyvus ir nereikalauja maitinimo, todėl supaprastina montavimą ir sumažina priežiūrą. Jo dviejų išėjimų konfigūracija leidžia tiesiogiai prijungti prie dviejų imtuvų arba tolesnių paskirstymo taškų be aktyvaus stiprinimo.

Tinka

• Namų TV ir priedėlių jungtims naudojant antenos ar kabelinius signalus
• DVB-T ir DVB-T2 antžeminės televizijos instaliacijoms
• Mažoms kelių kambarių ar kelių imtuvų sistemoms, kuriose priimtinas pasyvus dalijimas
• Signalo nukreipimui įrangos stovuose ar laikmenų spintelėse

Pagrindinės specifikacijos

• Dažnių diapazonas: 5–1218 MHz
• Nominalus slopinimas: 14 dB kiekvienam išėjimui
• Išėjimų skaičius: 2
• Tipas: Pasyvus RF daliklis
• Jungties tipas: Suderinama su F tipo (jungtis moteriška/vyriška, priklausomai nuo instaliacijos)
• Korpusas: Metalinis ekranuotas gaubtas
• Numatomas naudojimas: TV, DVB-T/T2 ir kabelinių signalų paskirstymui

Kaip naudoti

Prijunkite įeinančią antenos ar kabelinę liniją prie daliklio įvesties, tada kiekvieną iš dviejų išėjimų prijunkite prie atitinkamo imtuvo ar paskirstymo kabelio, naudodami tinkamus bendraašius kabelius ir F tipo jungtis. Užtikrinkite, kad visos jungtys būtų tvirtai priveržtos, kad būtų geras elektrinis kontaktas ir kuo mažiau patektų drėgmės. Kadangi daliklis kiekviename išėjime sukuria apie 14 dB pasyvų praradimą, patikrinkite signalo lygius imtuvuose ir, jei reikia, naudokite stiprinimą prieš daliklį arba rinkitės kitokią paskirstymo topologiją ilgesniems kabelių ruožams ar silpniems signalams.

Rekomendacijos

Įrenkite daliklį sausoje, vėdinamoje vietoje ir nestatykite jo arti stiprių elektrinių trikdžių šaltinių. Jei įeinantis signalas yra silpnas, apsvarstykite galimybę prieš daliklį naudoti aktyvųjį paskirstymo stiprintuvą, o ne stiprinti po padalijimo. Periodiškai tikrinkite jungtis ir ekranavimą dėl korozijos ar laisvumo, kad išlaikytumėte patikimą signalo kokybę.
