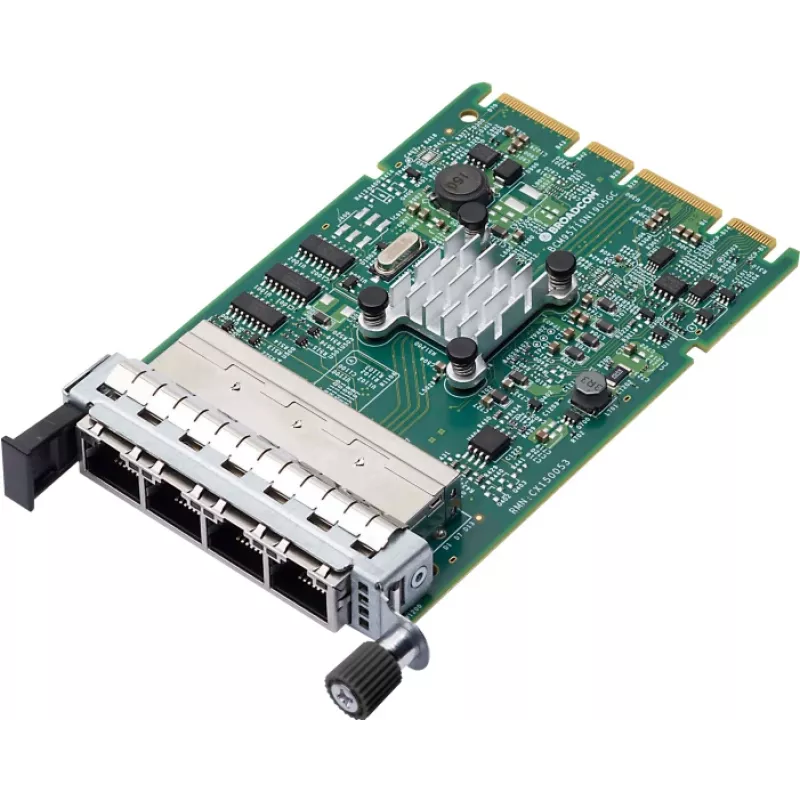

Broadcom N41T sąsajos plokštės/adapteris Vidinis RJ-45 PCIe 5 Gbit/s

„Broadcom N41T“ keturių prievadų 1 Gb OCP 3.0 adapteris yra serverio klasės eterneto valdiklis, sukurtas šiuolaikinei įmonių ir duomenų centrų aplinkai. Jis suteikia keturis 10/100/1000BASE-T arba 10/100/1000BASE-X prievadus su PCI Express prieglobos sąsaja, kuri kiekvienam LAN prievadui atskleidžia atskirą funkciją. Kortelėje įdiegtas pasyvus aušinimas ir šviesos diodai, rodantys ryšio ir veiklos būseną, užtikrinant patikimą linijos spartos pralaidumą visuose prievaduose.

Privalumai

Adapteris užtikrina visišką linijos spartos našumą keliuose prievaduose ir yra optimizuotas daugiabranduoliams serveriams. Jis palaiko įvesties/išvesties virtualizacijos funkcijas, įskaitant kelias priėmimo ir siuntimo eiles bei MSI-X vektorius, leidžiančius aparatine įranga atlikti virtualizuotų darbo krūvių apdorojimą. Integruota laiko sinchronizavimo aparatinė įranga ir didelio tikslumo laiko žymų registravimas palaiko IEEE 1588 ir IEEE 802.1AS diegimus tiksliam paketų laiko nustatymui.

Tinka

• Įmonių ir duomenų centrų serveriams, kuriems reikalingas 1 Gb eterneto ryšys
• Virtualizuotiems pagrindiniams kompiuteriams, naudojantiems „VMware NetQueue“ arba „Microsoft VMQ“
• Programoms, kurioms reikalingas aparatinis laiko sinchronizavimas (PTP/802.1AS)
• Didelio tankio daugiabranduolių serverių diegimams su visais linijos spartos reikalavimais

Pagrindinės specifikacijos

• Keturi 10/100/1000BASE-T arba 10/100/1000BASE-X prievadai (suderinami su RJ-45 / optinėmis laikmenomis)
• Prieglobos sąsaja: PCI Express (atskira funkcija kiekvienam LAN prievadui)
• Palaikoma duomenų perdavimo sparta vienam prievadui: iki 1 Gbit/s (bendras pralaidumas priklauso nuo sistemos konfigūracijos)
• Įvesties/išvesties virtualizacija: kelios priėmimo ir siuntimo eilės, MSI-X vektorių palaikymas
• Laiko sinchronizavimas: didelio tikslumo laikrodis, aparatiniai laiko žymų registrai, programuojami įėjimai ir sarginiai išėjimai
• Aušinimas: pasyvus
• Būsenos indikatoriai: ryšio ir veiklos šviesos diodai

Kaip naudoti

Įdėkite N41T adapterį į laisvą PCIe lizdą suderinamoje serverio pagrindinėje plokštėje, užtikrindami, kad prieglobos programinė įranga ir operacinė sistema turėtų tvarkykles, palaikančias „Broadcom NetXtreme“ šeimą. Prijunkite tinklo kabelius prie RJ-45 prievadų arba atitinkamų siųstuvų-imtuvų šviesolaidinėms jungtims. Sukonfigūruokite prieglobos tinklo ir virtualizacijos nustatymus, kad priskirtumėte eiles ir MSI-X vektorius pagal jūsų hipervizoriaus ar OS reikalavimus, įgalindami apkrovos perkėlimo funkcijas ir optimalų pralaidumą.

Rekomendacijos

Užtikrinkite, kad serverio BIOS ir OS tvarkyklės būtų atnaujintos iki „Broadcom“ rekomenduojamų versijų. Virtualizuotose aplinkose įgalinkite ir suderinkite „NetQueue“ arba „VMQ“ nustatymus, kad jie atitiktų darbo krūvio charakteristikas. Užtikrinkite tinkamą oro srautą ir montavimą stove, kad išlaikytumėte pasyvaus aušinimo efektyvumą.
