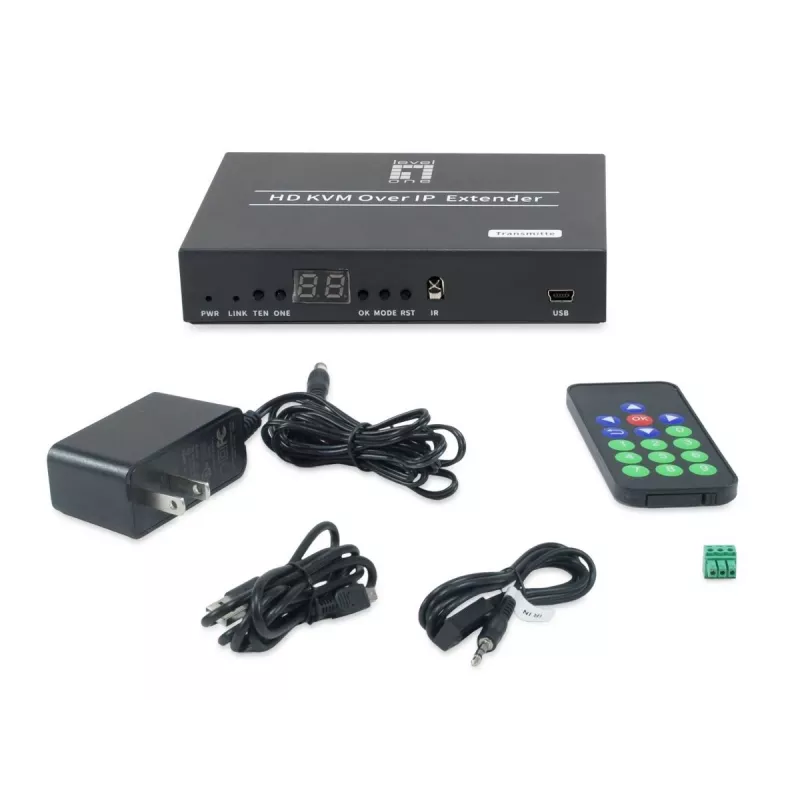

AV siųstuvas LEVELONE HVE-6701T — HDMI 1.3b, iki 1920×1080, Cat5e/Cat6/Cat7, Mini‑USB, 12V DC

„LevelOne HVE-6701T“ yra AV siųstuvas, skirtas HDMI perdavimui per IP tinklą profesionaliose ir komercinėse aplinkose. Jis palaiko HDMI 1.3b ir HDCP, perduoda HDTV raiškas iki 1920 x 1080 (1080p) 60 Hz dažniu per vieną CAT5e/6/7 kabelį ir gali būti maitinamas 12 V nuolatine srove arba per PoE. Kompaktiškas juodas siųstuvas skirtas veikti su HVE-670 serijos imtuvais, sukuriant lanksčias „taškas–taškas“, „taškas–daug“ ar „daug–daug“ HDMI paskirstymo sistemas per Gigabit Ethernet vietinį tinklą.

Privalumai

„HVE-6701T“ užtikrina keičiamo dydžio skaitmeninę reklamą ir AV paskirstymą, palaiko pakopinius valdomus komutatorius, kad turinys pasiektų daugiau nei 99 grupės ekranus vietiniame tinkle. Jis siūlo lanksčias topologijos parinktis, integruotą grupės pasirinkimą aparatiniu mygtuku ir suderinamumą su standartiniais tinklo kabeliais, leidžiančiais HDMI signalą perduoti iki 150 m atstumu. Mažos energijos sąnaudos ir dvigubos maitinimo parinktys (12 V nuolatinė srovė arba PoE) supaprastina įrengimą ir diegimą įvairiose aplinkose.

Kam tinka

• Skaitmeninei reklamai mažmeninės prekybos parduotuvėse
• Turinio paskirstymui įmonių biuruose ir posėdžių salėse
• Viešosioms erdvėms, tokioms kaip transporto mazgai ir švietimo įstaigos
• Nedideliems namų kino teatro ar AV įrenginiams, kuriems reikia tinklinio HDMI paskirstymo

Pagrindinės specifikacijos

• Produkto tipas: AV siųstuvas (HVE-6701T)
• Didžiausia skiriamoji geba: 1920 x 1080 (1080p) 60 Hz dažniu
• HDMI versija: 1.3b, atitinka HDCP
• Palaikomi kabelių tipai: CAT5e / CAT6 / CAT7 (vienas kabelis)
• Didžiausias perdavimo atstumas: 150 m (taškas–taškas)
• Tinklas: Gigabit Ethernet vietinis tinklas, palaiko „taškas–taškas“, „taškas–daug“, „daug–daug“
• Maitinimo šaltinis: 12 V nuolatinė srovė arba „Power over Ethernet“ (PoE)
• Energijos suvartojimas (maks.): 3,3 W
• Fiziniai matmenys (P×G×A): 119 × 81,7 × 23 mm
• Jungtis: HDMI išvestis, laidinis LAN prievadas, mini-USB (aptarnavimui)

Kaip naudoti

Prijunkite HVE-6701T siųstuvą prie HDMI šaltinio ir prie Gigabit Ethernet tinklo naudodami CAT5e/6/7 kabelį. Įrenginį maitinkite 12 V nuolatinės srovės adapteriu arba per PoE, jeigu jis prieinamas tinklo komutatoriuje. Suporuokite siųstuvą su vienu ar daugiau HVE-670 serijos imtuvų tame pačiame vietiniame tinkle; naudokite integruotą mygtuką, kad priskirtumėte ar pakeistumėte ekrano grupės ID pagal poreikį. Išplėstiniam diegimui junkite pakopinius valdomus komutatorius, kad pasiektumėte papildomus imtuvus, ir sukonfigūruokite tinklo topologiją pagal suplanuotą „taškas–taškas“ arba „taškas–daug“ išdėstymą.

Rekomendacijos

Patikimam 1080p signalo perdavimui iki 150 m naudokite kokybiškus ekranuotus CAT6 ar CAT7 kabelius ir valdomus Gigabit komutatorius, palaikančius PoE, jei pasirinksite tinklo maitinimą. Įrenkite siųstuvą ir imtuvus tame pačiame vietiniame tinkle ir patikrinkite grupių priskyrimus po kiekvieno topologijos pakeitimo, kad užtikrintumėte teisingą ekranų atvaizdavimą.
