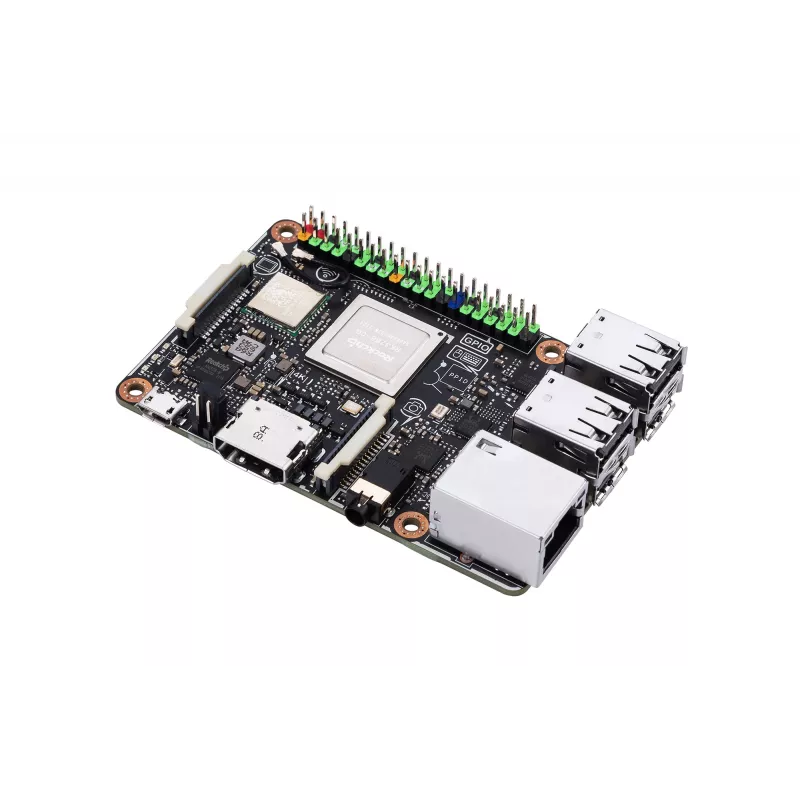

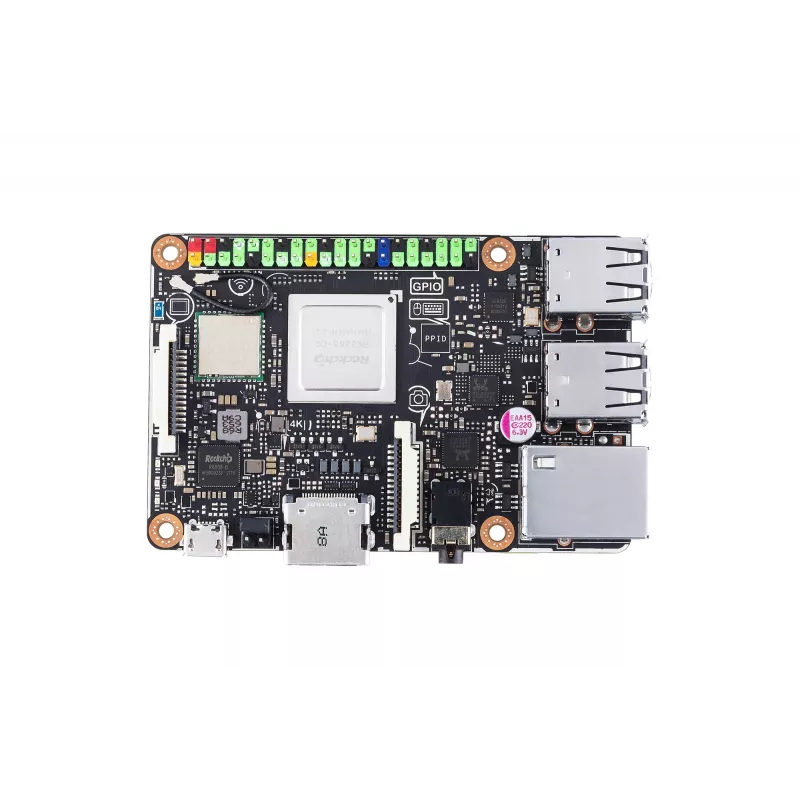

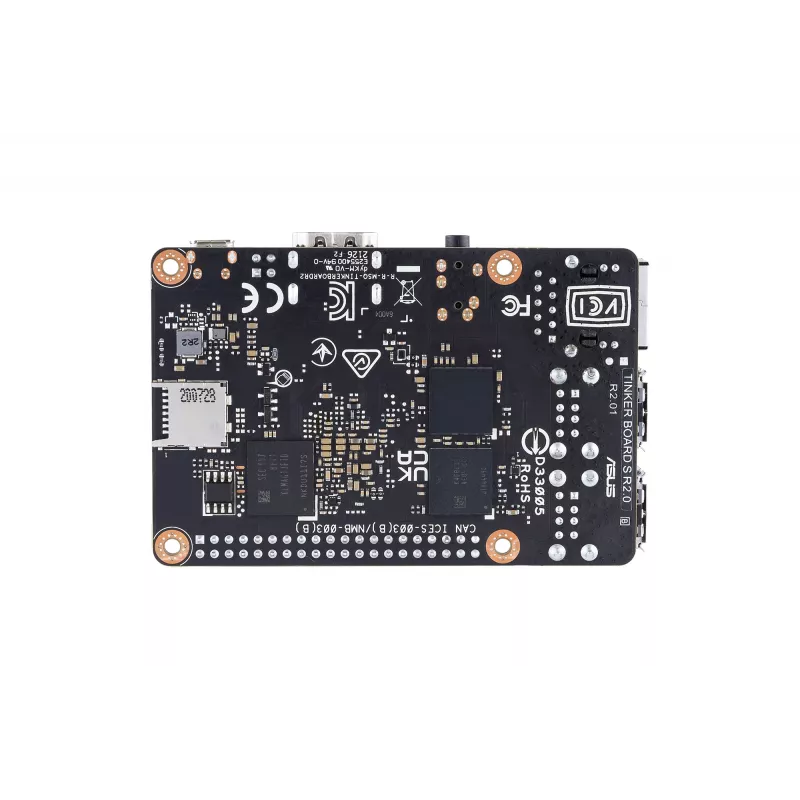

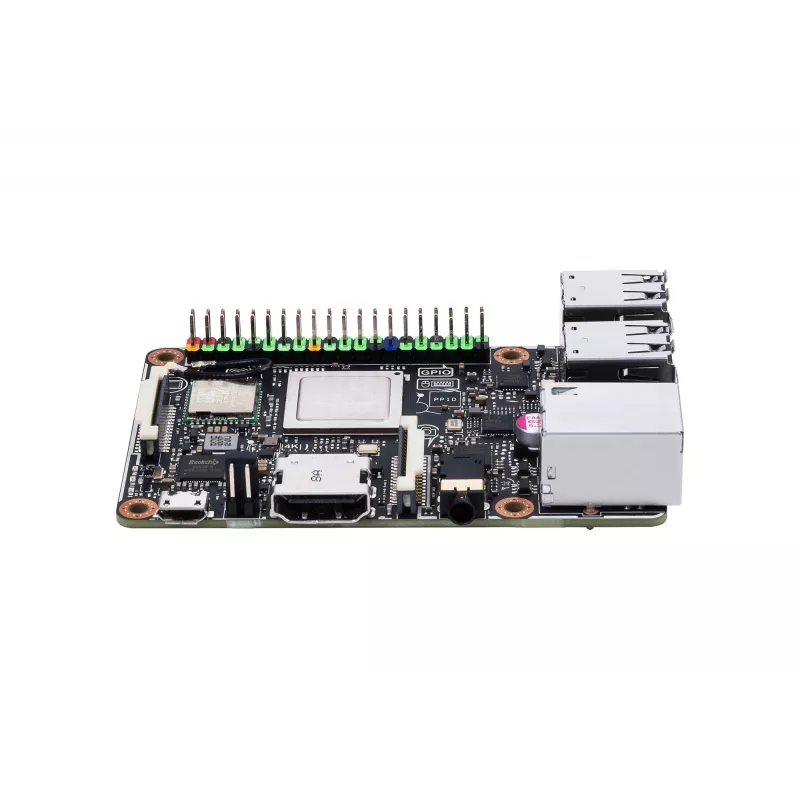

ASUS Tinker Board R2.0 kūrimo plokštė Rockchip RK3288

ARM pagrindu sukurta SBC su patobulintu ir geresniu suderinamumu

Nauja ir patobulinta Tinker Board R2.0 yra vienos plokštės kompiuteris (SBC), pasižymintis didesniu patvarumu, geresniu stabilumu ir apskritai geresne naudotojo patirtimi „pasidaryk pats“ entuziastams ir kūrėjams visur.

KLASĖJE PIRMAUJANTIS NAŠUMAS
Su galingu ir šiuolaikišku keturių branduolių ARM procesoriumi — Rockchip RK3288-CG.W — Tinker Board R2.0 serija siūlo žymiai geresnį našumą, palyginti su kitomis populiariomis SBC plokštėmis. Naudojant ARM Mali™-T764 GPU, Tinker Board R2.0 GPU ir fiksuotos funkcijos procesoriai leidžia atlikti įvairias užduotis, įskaitant aukštos kokybės multimedijos atkūrimą, žaidimus, kompiuterinį matymą, gestų atpažinimą, vaizdo stabilizavimą ir apdorojimą, taip pat kompiuterinę fotografiją ir dar daugiau.

* HD ir UHD vaizdo atkūrimas 30 kadrų per sekundę greičiu Tinker Board R2.0 šiuo metu galimas tik per pridedamą medijos leistuvą. Trečiųjų šalių vaizdo leistuvai ir programos gali nesiūlyti aparatinio pagreitinimo, todėl atkūrimas gali būti ribotas arba nestabilus.

HD GARSO KOKYBĖ
Tinker Board R2.0 serijoje įdiegtas HD kodekas, palaikantis iki 24 bitų/192 kHz garsą. Jos integruotas garso lizdas palaiko garso išvestį ir mikrofono įvestį be papildomo išplėtimo modulio.

Garso lizdas taip pat siūlo patogų prijungimo aptikimą, todėl automatiškai perjungia garso išvestį į garso lizdą, kai prijungiamas garsiakalbis arba ausinės.

STANDARTINĖ SĄSAJA DAIKTŲ INTERNETO RYŠIUI
Tinker Board R2.0 serija turi standartines kūrėjų ryšio galimybes, įskaitant 40 kontaktų GPIO sąsają, leidžiančią sąveikauti su įvairiais įėjimais. Tinker Board R2.0 serijoje yra viena DSI MIPI jungtis, skirta ekranams ir jutikliniams ekranams. Antroji CSI MIPI jungtis skirta suderinamoms kameroms prijungti, leidžianti kompiuterinį matymą ir dar daugiau.

Tinker Board R2.0 serija taip pat turi Gbit LAN interneto ir tinklo ryšiui. Specialus magistralės išteklius, skirtas LAN prievadui, užtikrina pastovų Ethernet našumą. Integruotas „Wi-Fi“ ir „Bluetooth“ valdiklis Tinker Board S yra ekranuotas metaliniu dangteliu, kad būtų sumažinti trikdžiai ir pagerintas radijo veikimas. Integruota IPEX antenos jungtis leidžia lengvai pakeisti arba atnaujinti anteną.

Tinker Board R2.0 serija taip pat turi pilno dydžio HDMI išvestį. Be to, joje yra keturi USB 2.0 prievadai, skirti plačiam išorinių įrenginių ir priedų prijungimui.

PLATUS PRIEDŲ PASIRINKIMAS
Tinker Board R2.0 serijos PCB matmenys ir topologija atitinka standartines SBC plokštes, todėl palaiko daugybę korpusų ir fizinių priedų. PCB turi šilkografiją su jungčių antraštėmis ir vietos nuorodomis, kad jungtys būtų aiškesnės. Plokštėje esančios MIPI jungtys taip pat turi spalvotus ištraukimo skirtukus.

Tinker Board R2.0 serijoje taip pat yra radiatorius, užtikrinantis geresnį šiluminį sprendimą esant didelei apkrovai arba karštoje aplinkoje. Be to, rinkai paruoštam sprendimui galima įsigyti papildomą metalinį korpusą. Lengvai montuojamas aliuminio korpusas padeda išsklaidyti šilumą be ventiliatoriaus, užtikrindamas aukščiausios klasės Tinker Board našumą.

Sukurdama naujas galimybes ir privalumus, Tinker Board R2.0 serija palaiko MIPI konverterio plokštę ir PoE skirstytuvo plokštę, kad padidintų patogumą ir funkcionalumą įvairiuose scenarijuose.

ASUS Tinker Board R2.0. Procesoriaus gamintojas: Rockchip, Procesoriaus modelis: Rockchip RK3288. Maksimali vidinė atmintis: 2 GB, Vidinės atminties tipas: DDR3-SDRAM, Atminties kanalai: Dviejų kanalų. Wi-Fi standartai: 802.11g, Wi-Fi 4 (802.11n), Ethernet sąsajos tipas: Gigabit Ethernet, Garso prievado tipas: 3.5mm. Daugiaįtampiai I/O: 3.3,5 V. Aukštis: 85.5 mm, Svoris: 55 g, Plotis: 54 mm
