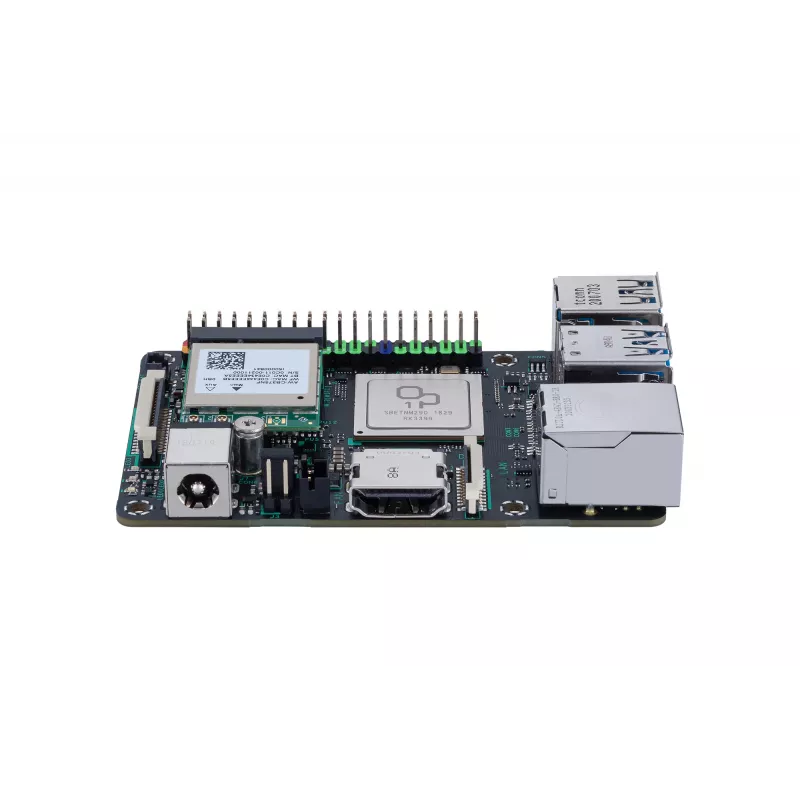

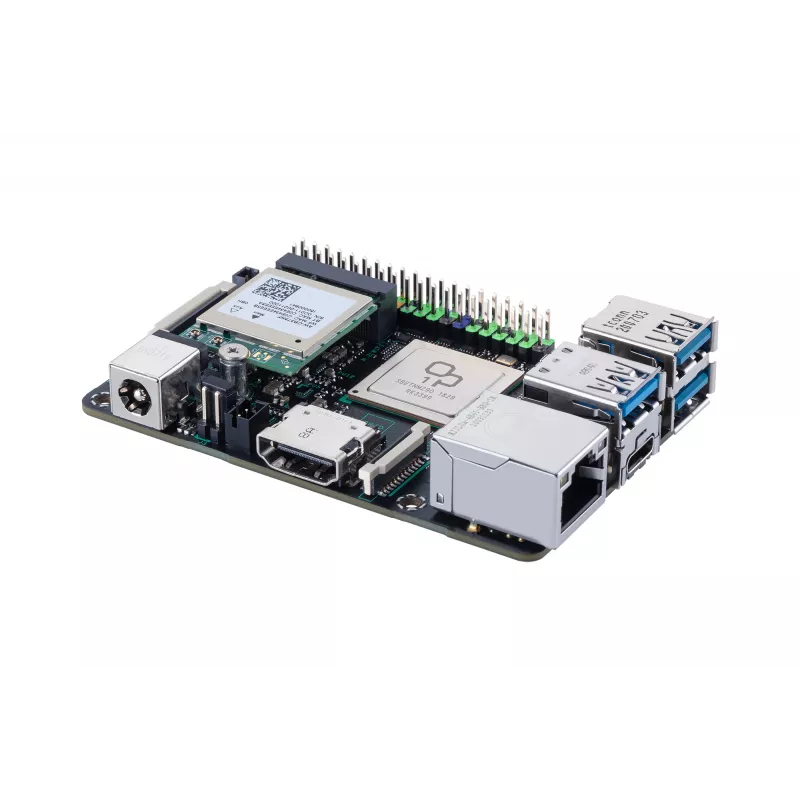

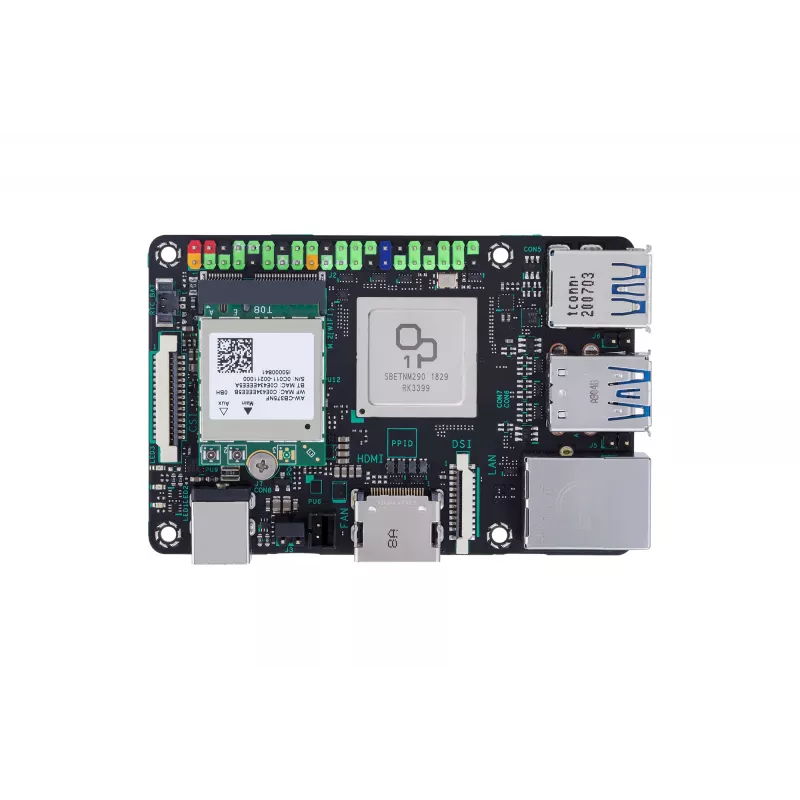

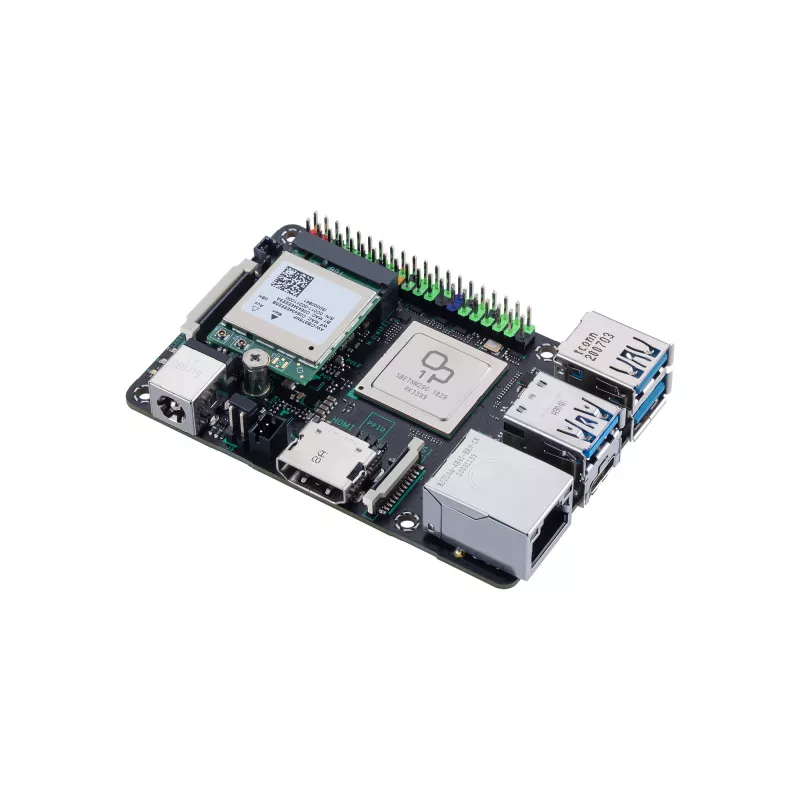

ASUS Tinker Board 2S plėtotės plokštė RK3399 2000 MHz

GALUTINIS NAŠUMAS DAIKTŲ INTERNETO ĮRENGINIAMS

Padidintas procesoriaus našumas
Varoma Arm® 6 branduolių sistema luste (SoC) su nauja 64 bitų Armv8 architektūra – Rockchip RK3399 – Tinker Board 2S siūlo gerokai pagerintą našumą, palyginti su kitomis populiariomis SBC plokštėmis. Ji taip pat turi Arm big.LITTLE technologiją, kuri yra heterogeninė apdorojimo architektūra, poruojanti du labai skirtingus procesorius viename SoC. big.LITTLE programinė įranga automatizuoja užduočių paskirstymą, užtikrindama tinkamą procesoriaus branduolį kiekvienam procesui. Rezultatas – Tinker Board 2S pasiekia beveik dvigubai didesnį našumą nei Originali Tinker Board ir yra gerokai spartesnė už daugelį konkuruojančių SBC.

Padidintas GPU našumas
GPU, komplektuojamas su Tinker Board 2S, yra Mali-T860 – kelių branduolių GPU, kuris yra didžiausio našumo modelis, sukurtas Arm Midgard architektūros pagrindu. Mali-T860 specialiai sukurtas sudėtingiems grafikos naudojimo atvejams ir siūlo visišką palaikymą OpenGL ES 3.0/3.1, OpenVG 1.1, OpenCL ir kitiems karkasams, skirtiems naujos kartos ir senesnėms 2D/3D grafikos programoms. Palyginti su originalia Tinker Board, Tinker Board 2S Mali-T860 GPU pagreitina grafikos našumą iki 28 %.

DVIEJŲ EKRANŲ PALAIKYMAS
Tinker Board 2S palaiko du ekranus iki 4K UHD raiškos, todėl yra pasirengusi įspūdingai vaizdo išvesčiai. Ji taip pat turi tris populiarias įmontuotas ekrano sąsajas, įskaitant HDMI, DisplayPort per USB-C ir DSI, užtikrinančias puikų lankstumą.

WI-FI IR BLUETOOTH
Naujos kartos 802.11ac Wi-Fi su 2x2 dviejų juostų 2,4/5 GHz antenomis užtikrina iki 10 kartų spartesnį perdavimo greitį nei ankstesnių Wi-Fi standartų. Tinker Board 2S taip pat turi integruotą naujausią Bluetooth 5.0 technologiją, tad mėgausitės iki 2 kartų didesniu perdavimo greičiu ir iki 4 kartų didesniu veikimo nuotoliu. Integruotas Bluetooth taip pat suteikia belaidžio ryšio patogumą ir laisvę su daugeliu įrenginių, įskaitant garsiakalbius, ausines ir žaidimų valdiklius.

GAUSIOS JUNGTYS: USB 3.2 GEN 1
Tinker Board 2S turi tris USB 3.2 Gen 1 Type-A prievadus ir vieną USB 3.2 Gen 1 Type-C (USB-C) prievadą, kurių duomenų perdavimo sparta iki 10 kartų didesnė nei USB 2.0 – plius bet kuria puse jungiamo kabelio patogumas. Tinker Board 2S USB 3.2 Type-A prievadai tiekia iki 0,9 A srovės, o USB-C jungtis – iki 1,5 A, todėl įkrovimo greitis yra gerokai didesnis nei senesniuose USB 2.0 prievaduose. USB 3.2 Gen 1 Type-C palaiko OTG funkcionalumą ir DisplayPort Alt Mode, skirtą DP alternatyviam režimui išoriniams ekranams prijungti.

PLEČIAMUMAS ĮTERPTIESIEMS SPRENDIMAMS

RTC baterijos antgalis
Įgalina realaus laiko laikrodžio (RTC) funkcijas paleidimo ir išjungimo planavimui, laikmačiams ir kitoms susijusioms funkcijoms. Taip pat leidžia sistemos laikrodžiui išlaikyti laiką, kai dingsta tinklo maitinimas ar jis kitaip neprieinamas.

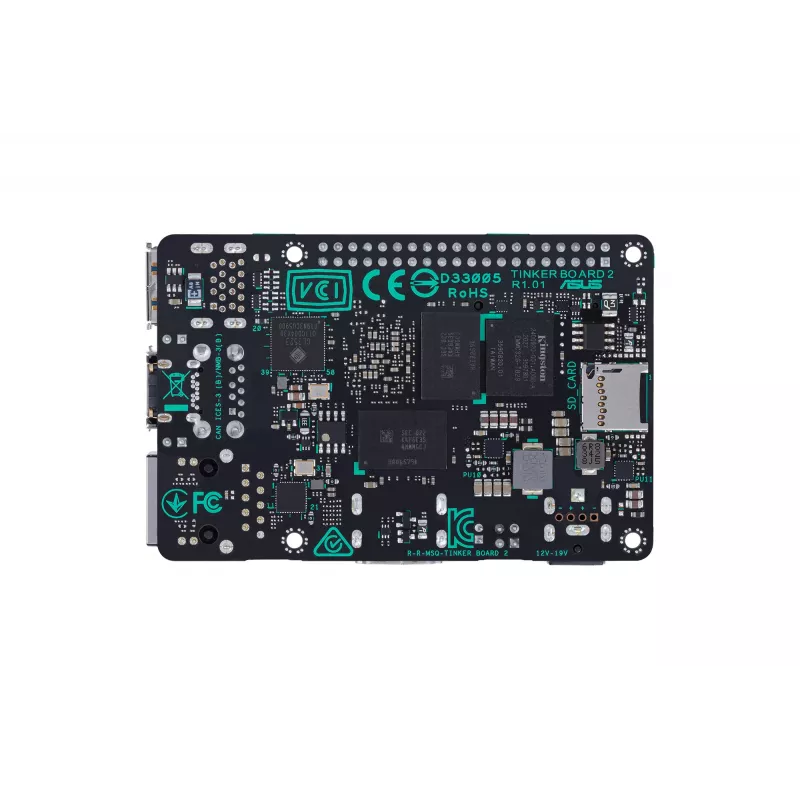

SD kortelių lizdas (galinėje pusėje)
Paprastas įstūmimo-išėmimo veikimas
Spyruoklės neturinti konstrukcija neleidžia atsitiktinai išstumti kortelės, užtikrindama didesnį patikimumą

Ventiliatoriaus jungtis
Integruotas 2 kontaktų antgalis suteikia lengvą atnaujinimo galimybę pažangiems aušinimo poreikiams

VISAPUSĖ APSAUGA

Apsauga nuo trumpojo jungimo žalos
Plokštėje esantis maitinimo integrinis grandynas ir polijungiklis apsaugo nuo viršsrovių ir trumpojo jungimo žalos, saugodami tiek Tinker Board 2S, tiek prijungtų įrenginių tarnavimo laiką

Apsauga nuo elektrostatinės iškrovos
ASUS ESD apsaugos prailgina komponentų tarnavimo laiką ir apsaugo nuo elektrostatinės iškrovos žalos, užtikrindamos apsaugą iki +/- 15 kV oro iškrovos ir +/- 8 kV kontaktinės iškrovos

Apsauga nuo viršįtampių – pasaulinio lygio grandinių apsaugos maitinimo projektavimas
Išskirtinė grandinių konstrukcija su įmontuotais įtampos reguliatoriais apsaugo Tinker Board 2S nuo žalos, kurią sukeltų netikėtai aukšta įtampa iš nestabilių ar prastos kokybės maitinimo šaltinių.

ASUS Tinker Board 2S. Procesoriaus gamintojas: Rockchip, Procesoriaus modelis: RK3399, Procesoriaus dažnis: 2000 MHz. Maksimali vidinė atmintis: 2 GB, Vidinės atminties tipas: LPDDR4-SDRAM, Atminties kanalai: Dviejų kanalų. USB versija: 3.2 Gen 1 (3.1 Gen 1), Wi-Fi standartai: Wi-Fi 5 (802.11ac), Ethernet sąsajos tipas: Gigabit Ethernet. Integruotas grafikos plokštės modelis: ARM Mali-T860 MP4. Nuolatinės srovės įėjimo įtampa: 12 - 19 V

Kaip naudoti

Įdiekite tinkamą operacinės sistemos atvaizdį į SD kortelę ir įkiškite ją į galinį SD lizdą, prijunkite maitinimą nuolatinės srovės šaltiniu, kurio įtampa yra 12–19 V diapazone, ir prijunkite ekranus naudodami HDMI, USB‑C DisplayPort alternatyvųjį režimą arba DSI jungtį. Prijunkite išorinius įrenginius prie USB Type‑A arba Type‑C prievadų ir sukonfigūruokite tinklo ryšį per Wi‑Fi arba Ethernet. Naudokite RTC baterijos antgalį, jei reikalingas pastovus laiko sekimas, o esant ilgalaikei didelei apkrovai, prijunkite mažą ventiliatorių prie 2 kontaktų antgalio aktyviam aušinimui.

Rekomendacijos

Naudokite stabilų, aukštos kokybės maitinimo šaltinį, atitinkantį nurodytą įtampos diapazoną, kad išvengtumėte viršįtampių, imkitės ESD atsargumo priemonių tvarkydami plokštę ir rinkitės USB 3.2 laidus bei suderinamus ekranus, palaikančius DisplayPort alternatyvųjį režimą, kad užtikrintumėte patikimą didelės spartos duomenų perdavimą ir dviejų ekranų veikimą.
