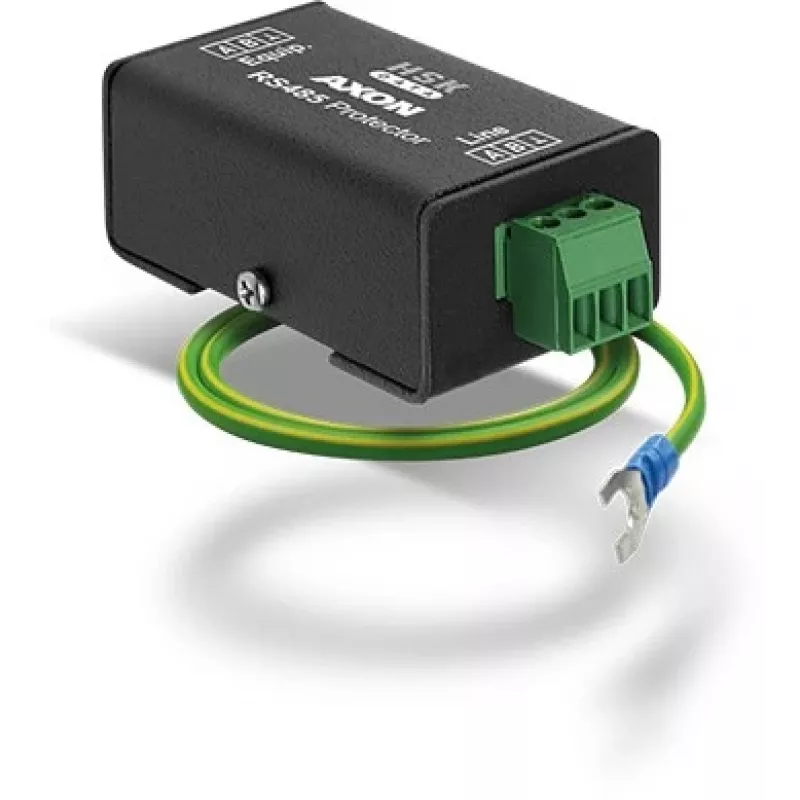

Apsauginis įtaisas nuo viršįtampių AXON-RS485 simetrinei linijai

Apsauginis įtaisas nuo viršįtampių AXON-RS485 yra aukštos kokybės duomenų linijų apsaugos įtaisas, skirtas apsaugoti RS-485 ryšio sistemas nuo pereinamųjų viršįtampių. Jis užtikrina simetrinės linijos apsaugą (diferencialinį ir bendrąjį režimą) vienai diferencialinei porai ir įžeminimui, užtikrindamas patikimą veikimą pramoninėje aplinkoje.

Privalumai

Apsaugo jautrią RS-485 įrangą nuo žaibo sukeltų viršįtampių ir perjungimo pereinamųjų procesų. Pasižymi itin greitu atsako laiku (<1 ns) ir žemu apsaugos įtampos lygiu. Kompaktiškas DIN bėgelio montavimas supaprastina montavimą valdymo spintose.

Tinka

• Pramonės automatizavimo ir procesų valdymo sistemoms
• Pastatų valdymo ir ŠVOK tinklams
• Apsaugos ir prieigos kontrolės sistemoms
• Nuotolinio stebėjimo ir SCADA programoms

Pagrindinės specifikacijos

• Sąsaja: RS-485, simetrinė linija (diferencialinis ir bendrasis režimas)
• Vardinė įtampa (Un): 6 V DC
• Maksimali nuolatinė įtampa (Uc): 7 V DC
• Vardinė iškrovos srovė (In): 10 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 20 kA (8/20 µs)
• Apsaugos įtampos lygis (Up) linija-linija: <15 V
• Apsaugos įtampos lygis (Up) linija-žemė: <600 V
• Atsako laikas: <1 ns
• Prijungimas: Sraigtiniai gnybtai
• Montavimas: 35 mm DIN bėgelis
• Darbinė temperatūra: nuo -40°C iki +85°C
• Korpusas: Liepsnai atsparus termoplastikas, IP20
• Maksimalus duomenų perdavimo greitis: 10 Mbps
• Standartai: IEC 61643-21, EN 61643-21

Rekomendacijos

Siekiant optimalios apsaugos, montuokite šį apsauginį įtaisą prie RS-485 kabelio įėjimo į įrangos korpusą. Užtikrinkite tinkamą įžeminimą per skirtą įžeminimo gnybtą. Tinka naudoti atšiaurioje pramoninėje aplinkoje su plačiu temperatūrų diapazonu.
