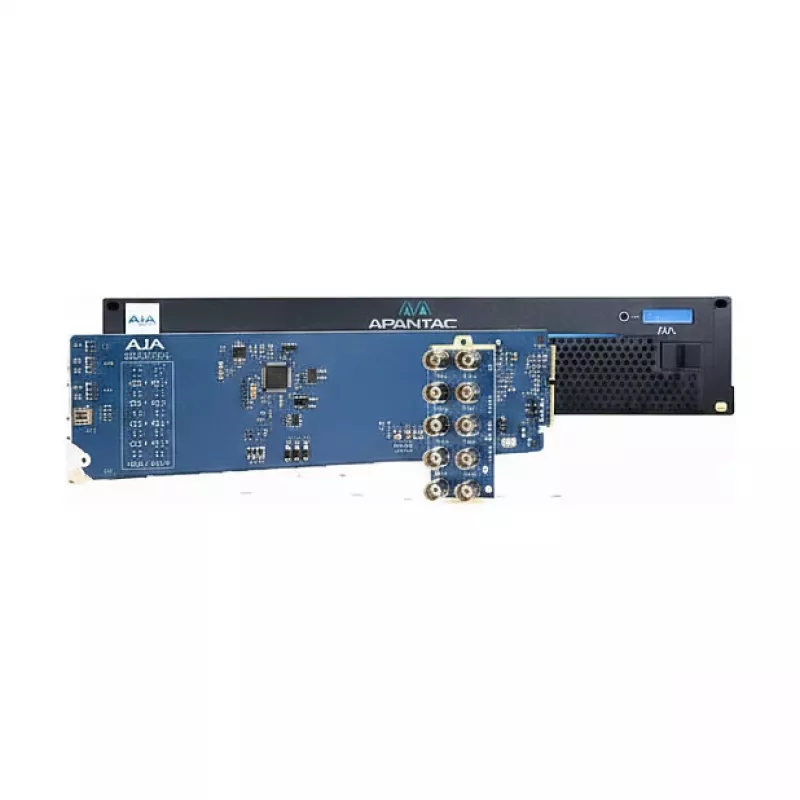

AJA OG-12GDA-2x4 12G-SDI OpenGear Distribution Amplifier Card

AJA OG-12GDA-2x4 yra aukštos kokybės 12G-SDI skirstymo stiprintuvo kortelė, skirta openGear 2RU rėmui. Ji užtikrina du nepriklausomus 12G-SDI įėjimus, kurių kiekvienas turi keturis persinchronizuotus išėjimus, palaikančius SD, HD, 2K, UHD ir 4K vaizdo formatus. Idealiai tinka transliacijų, gamybos ir postprodukcijos aplinkoms, ši kortelė užtikrina signalo vientisumą ilguose kabeliuose naudodama automatinį išlyginimą ir persinchronizavimą.

Privalumai

Palaiko aukščiausius SDI duomenų perdavimo greičius iki 12 Gb/s, atgal suderinama su visais senesniais SDI standartais. Karšto keitimo konstrukcija leidžia lengvai montuoti ir prižiūrėti netrikdant darbo. Nuotolinis stebėjimas ir valdymas per openGear DashBoard tinklo programinę įrangą supaprastina sistemos valdymą.

Tinka

• Transliacijų studijoms, kurioms reikalingas patikimas SDI signalo skirstymas
• Gyvos gamybos sunkvežimiams ir mobiliems įrenginiams
• Postprodukcijos įmonėms, dirbančioms su 4K/UHD darbo eiga
• Bet kuriai openGear suderinamai rėmo aplinkai

Pagrindinės specifikacijos

• Produkto tipas: SDI skirstymo stiprintuvo kortelė
• Formos faktorius: openGear (suderinama su 2RU rėmu)
• SDI įėjimai: 2x 12G-SDI BNC
• SDI išėjimai: 8x 12G-SDI BNC (4 persinchronizuoti išėjimai vienam įėjimui)
• Palaikomi SDI standartai: SMPTE 259M, 292M, 372M, 424M, 425M, 2081-1, 2082-1
• Vaizdo formatai: SD, HD, 2K, UHD, 4K
• Maksimalus duomenų perdavimo greitis: 12 Gb/s
• Palaikomi duomenų perdavimo greičiai: 270 Mb/s, 1.5 Gb/s, 3 Gb/s, 6 Gb/s, 12 Gb/s
• Persinchronizavimas: automatinis įėjimo kabelio išlyginimas ir persinchronizavimas
• Kabelio išlyginimas (12G-SDI): iki 60 m (197 pėdų) Belden 1694A
• Kabelio išlyginimas (3G-SDI): iki 180 m (590 pėdų) Belden 1694A
• Įėjimo varža: 75 Ohm
• Išėjimo varža: 75 Ohm
• Valdymo sąsaja: openGear DashBoard tinklo valdymas
• Maitinimo šaltinis: openGear rėmas (+12V DC)
• Energijos suvartojimas: paprastai 10W
• Karšto keitimo galimybė: Taip
• LED indikatoriai: Įėjimo užraktas, Maitinimas

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės 75 Ohm BNC kabelius ir užtikrinkite, kad openGear rėmas būtų tinkamai vėdinamas. Ši kortelė yra puikus pasirinkimas SDI skirstymui išplėsti bet kurioje profesionalioje vaizdo aplinkoje.
