VGA kabelis Vision TC3-PK10MCABLES 10 m

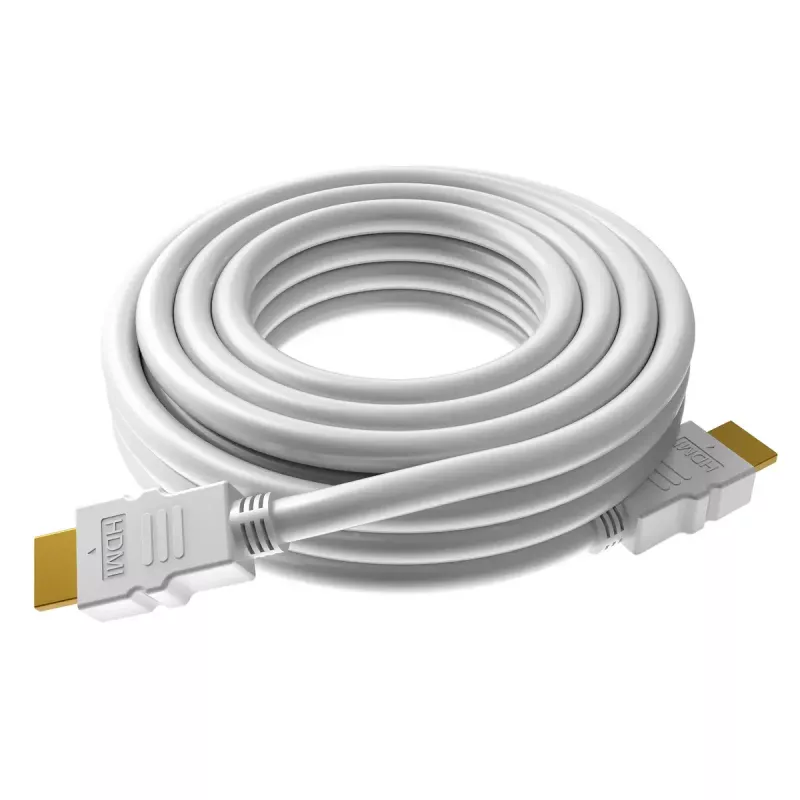

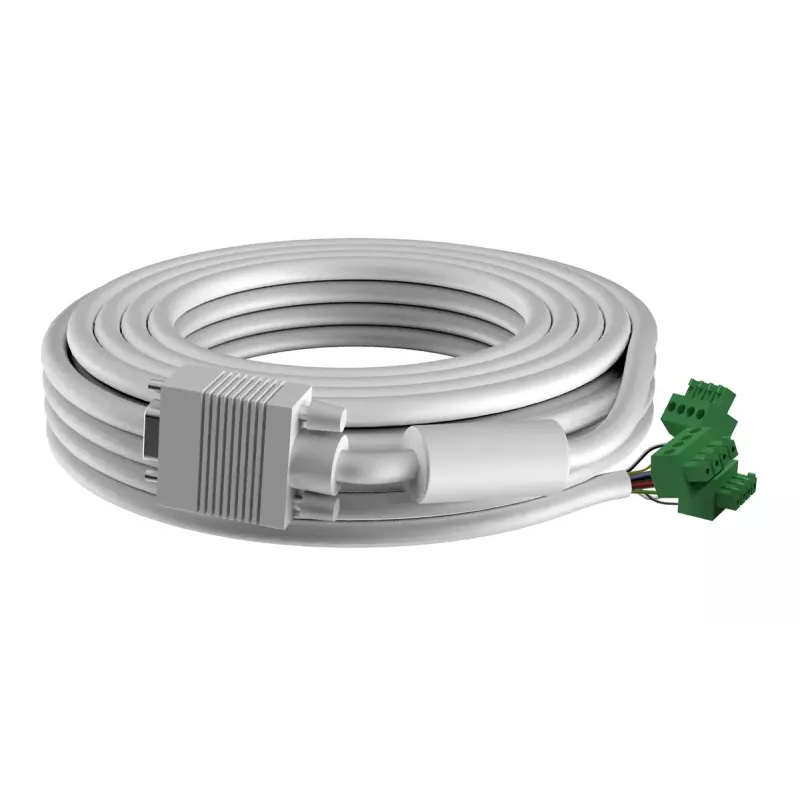

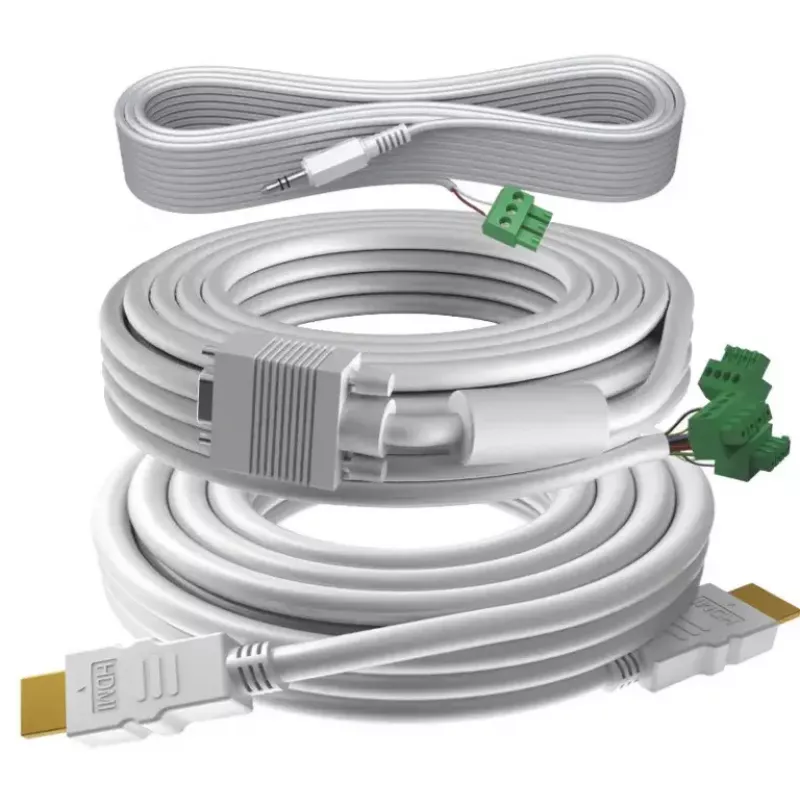

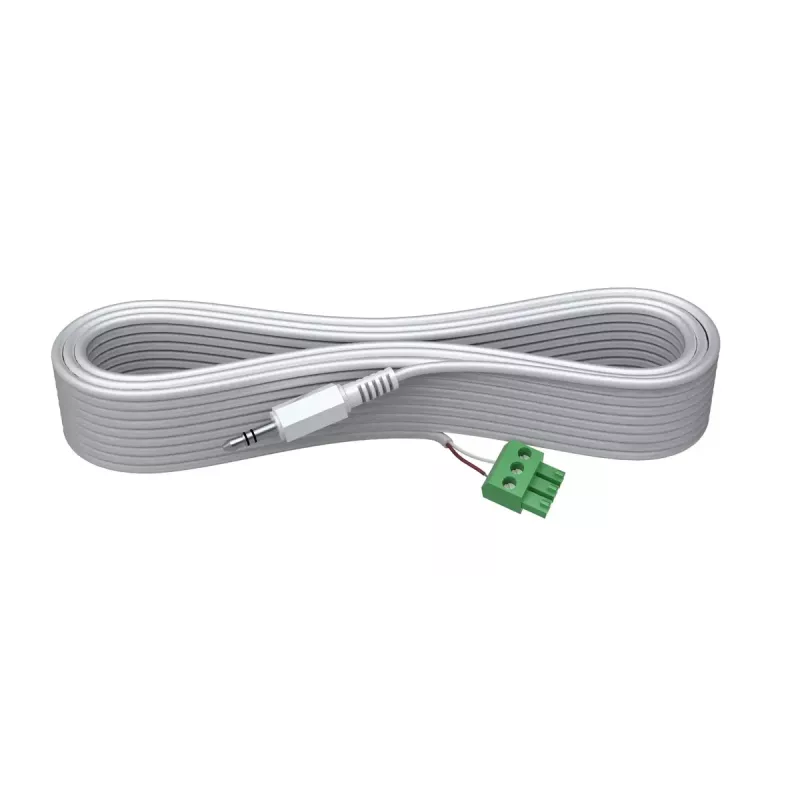

Rinkinį „Vision TC3-PK10MCABLES“ sudaro trys balti AV kabeliai, skirti montavimui: 10 m VGA kabelis su lietais D-Sub jungtimis, 3,5 mm mono/stereo mini lizdo montavimo laidas su lieta jungtimi ir 4K palaikantis didelės spartos HDMI kabelis (HDMI 1.4) su Ethernet. Kabeliai turi PVC apvalkalą, paauksuotus HDMI ir VGA kontaktus bei ferito šerdį ant VGA laido, kad būtų sumažinti RF trukdžiai. HDMI kabelio laidininkų storis skiriasi priklausomai nuo kabelio ilgio; VGA kabelis naudoja 28 AWG laidininkus ir pintą Al-Mg ekraną, kurio padengimas >65 %.

Privalumai

Rinkinyje pateikiami paruošti, montavimui patogūs laidai su lietomis jungtimis viename gale ir kištukinėmis „phoenix“ tipo jungtimis kitame gale, kad būtų galima tiesiogiai prijungti prie „Techconnect“ priekinių plokščių modulių. Medžiagos ir konstrukcija – įskaitant paauksuotus kontaktus, pintą ekraną ant VGA laido ir ferito šerdį RF triukšmui slopinti – parinktos taip, kad būtų užtikrintas stabilus signalo perdavimas įprastuose AV įrenginiuose. HDMI kabelis palaiko 4K ir Ethernet per HDMI, kai tai palaiko prijungti įrenginiai.

Tinka

Pagrindinės specifikacijos

Kaip naudoti

Įkiškite lietą VGA HD15 jungtį į VGA šaltinį arba ekraną, o kištukinę „phoenix“ jungtį įkiškite į atitinkamą „Techconnect“ modulio arba sieninės plokštės gnybtą. Prijunkite 3,5 mm mini lizdą prie garso šaltinio arba imtuvo ir įkiškite jo „phoenix“ jungtį į priekinės plokštės modulį. HDMI atveju prijunkite HDMI-A kištukus prie šaltinio ir ekrano įrenginių. Įsitikinkite, kad jungtys yra visiškai įkištos ir nutiestos taip, kad būtų išvengta staigių lenkimų; pritvirtinkite kabelius montavimo vietoje, kad jungtys nebūtų apkrautos.

Rekomendacijos

Siekiant geriausio veikimo, VGA ir HDMI kabelius tieskite atokiau nuo didelių elektromagnetinių trukdžių šaltinių ir venkite per didelio lenkimo ar suspaudimo. Naudokite VGA laidą su ferito šerdimi aplinkoje, kurioje galimi RF triukšmai. Prieš pasikliaudami HDMI Ethernet ir 4K funkcijomis, patikrinkite įrenginių suderinamumą.
