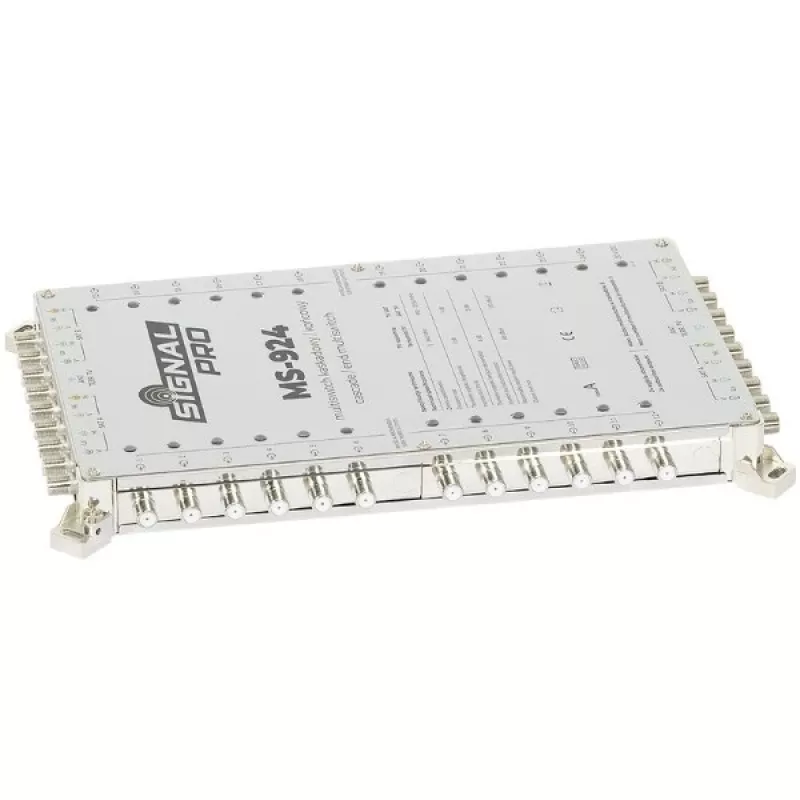

SIGNAL Through Multiswitch MS-924

SIGNAL Through Multiswitch MS-924 yra profesionalus kaskadinis multiswitch, skirtas palydoviniams ir antžeminiams signalams paskirstyti. Jis palaiko iki 8 palydovinių įėjimų (2 SAT pozicijoms, H/V, aukšti/žemi dažniai) ir 1 antžeminį įėjimą, turi 4 vartotojų išėjimus ir 9 kaskadinius išėjimus (8 SAT + 1 TER). Idealus daugiabučiams namams ir komercinėms instaliacijoms, užtikrina patikimą signalo paskirstymą su mažais nuostoliais ir didele izoliacija.

Privalumai

Šis multiswitch pasižymi puikiu signalo vientisumu: palydovinio magistralės nuostoliai tik 3 dB, antžeminio magistralės nuostoliai 3 dB. Vartotojų išėjimai turi 0 dB palydovinio atšakos nuostolius ir 20 dB antžeminio atšakos nuostolius, užtikrinant stiprų signalo tiekimą. Su DiSEqC 2.0 valdymo protokolu ir LNB maitinimu (13V/18V, 0/22kHz perjungimas) suderinamas su dauguma palydovinių sistemų. Grįžtamojo ryšio palaikymas (5-30 MHz) leidžia teikti interaktyvias paslaugas.

Tinka

• Palydovinės televizijos paskirstymas daugiabučiuose, viešbučiuose ir biuruose
• Kombinuotas palydovinių ir antžeminių signalų paskirstymas
• Profesionalios instaliacijos, reikalaujančios kaskadinės galimybės

Pagrindinės specifikacijos

• Multiswitch tipas: Kaskadinis (Through)
• Palydoviniai įėjimai: 8
• Antžeminiai įėjimai: 1
• Vartotojų išėjimai: 4
• Kaskadiniai išėjimai: 9 (8 SAT + 1 TER)
• Palydovinis dažnių diapazonas: 950 - 2150 MHz
• Antžeminis dažnių diapazonas: 5 - 862 MHz
• Palydovinio magistralės nuostoliai: 3 dB
• Antžeminio magistralės nuostoliai: 3 dB
• Palydovinio atšakos nuostoliai (vartotojo išėjimas): 0 dB
• Antžeminio atšakos nuostoliai (vartotojo išėjimas): 20 dB
• Valdymo protokolas: DiSEqC 2.0 (suderinamas su 1.0/1.1)
• LNB maitinimas: 13V/18V, 0/22kHz perjungimas
• Įėjimo/išėjimo jungtys: F tipo
• Energijos suvartojimas: 150 mA (iš 18V DC)
• Darbinė temperatūra: -20 iki +50 °C
• Grįžtamojo ryšio palaikymas: Taip (5-30 MHz)
• SAT-SAT izoliacija: >30 dB
• SAT-TER izoliacija: >30 dB

Rekomendacijos

Siekiant optimalaus veikimo, naudokite aukštos kokybės F tipo jungtis ir užtikrinkite tinkamą įžeminimą. Šis multiswitch skirtas naudoti tik patalpose. Didesnėms instaliacijoms kaskaduokite kelis įrenginius.
