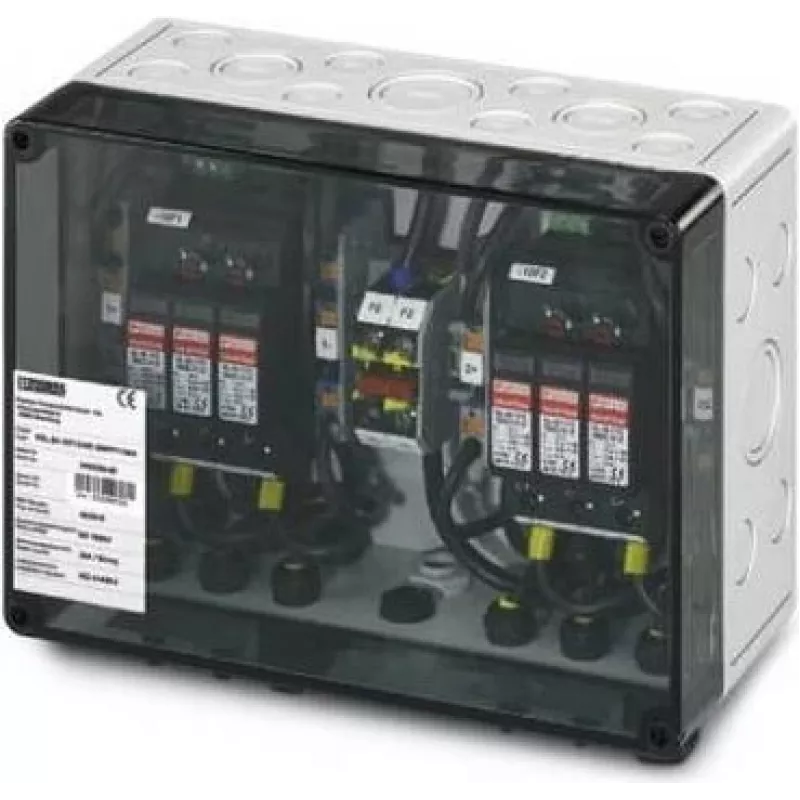

Phoenix Contact SOL-SC-2ST-0-DC-2MPP PV sujungimo dėžutė 2x2 String 2404295

Saulės energijos sistemose su keliomis PV eilėmis dažnai iškyla bendra problema: kaip saugiai sujungti ir apsaugoti nuolatinės srovės grandines prieš jas pasiekiant inverteriui. Phoenix Contact SOL-SC-2ST-0-DC-2MPP (2404295) yra iš anksto sujungta PV sujungimo dėžutė, kuri sujungia dvi įvesties eiles į du nepriklausomus MPPT išėjimus, pašalindama poreikį vietoje atlikti individualų nuolatinės srovės laidų sujungimą. Integruota viršįtampių apsauga ir nuolatinės srovės atjungiklis užtikrina kompaktišką, standartus atitinkantį sprendimą gyvenamiesiems ir mažiems komerciniams PV sistemoms.

Kam skirta

Ši sujungimo dėžutė idealiai tinka saulės energijos montuotojams ir sistemų integratoriams, dirbantiems su stogo ar antžeminėmis PV masyvais, turinčiais iki dviejų eilių vienam MPPT. Ji tinka projektams, kur erdvė ribota, bet saugumas ir patikimumas yra būtini. Nesvarbu, ar pradedate naują įrengimą, ar atnaujinate esamą, šis įrenginys supaprastina nuolatinės srovės pusės laidus ir pagerina apsaugą.

Pagrindinės savybės

• Sujungia 2 PV įvesties eiles į 2 MPPT išėjimus (1 eilė vienam MPPT)
• Integruotas II tipo viršįtampių apsaugos įtaisas (SPD) apsaugai nuo viršįtampių
• Įmontuotas 2 polių nuolatinės srovės atjungiklis saugiam izoliavimui atliekant techninę priežiūrą
• MC4 suderinami PV įvesties jungtys greitam prijungimui be įrankių
• IP65 klasės polikarbonato korpusas naudojimui lauke
• Nereikia eilių saugiklių, mažinant priežiūrą ir galimus gedimo taškus
• Sieninis montavimas su kabelių įvadėmis išėjimo laidams

Specifikacijos

• Produkto tipas: PV sujungimo dėžutė
• PV eilių skaičius (įvestis): 2
• MPPT skaičius (išėjimas): 2
• Maks. įvesties įtampa (Uoc max): 1000 V DC
• Maks. įvesties srovė vienai eilei (Isc max): 15 A
• Maks. bendra įvesties srovė (Imax): 30 A
• Viršįtampių apsauga: II tipo SPD
• Nuolatinės srovės atjungiklis: Integruotas 2 polių DC jungiklis
• Saugiklių apsauga: Nėra eilių saugiklių
• Korpuso medžiaga: Polikarbonatas (PC)
• Apsaugos klasė: IP65
• Aplinkos temperatūros diapazonas (veikimas): -25 °C iki 60 °C
• PV įvesties jungtys: MC4 suderinamos
• PV išėjimo jungtis: Kabelių įvadai (M20)
• Montavimo tipas: Sieninis montavimas
• Standartai: IEC 61439-2, IEC 62446-1

Patarimai

Siekiant optimalaus veikimo, montuokite sujungimo dėžutę arti PV masyvo, kad sumažintumėte nuolatinės srovės kabelių ilgį. Prieš prijungdami ar atjungdami eiles įsitikinkite, kad nuolatinės srovės atjungiklis yra padėtyje OFF. Periodiškai tikrinkite korpusą, ar nėra pažeidimų, ir patikrinkite, ar kabelių įvadai tvirtai laikosi, kad būtų išlaikyta IP65 klasė. Jei jūsų sistema išplečiama daugiau nei dvi eiles, apsvarstykite galimybę naudoti kelias sujungimo dėžutes ar didesnį modelį.
